上翻平移门AVENTOS HLVIP免费

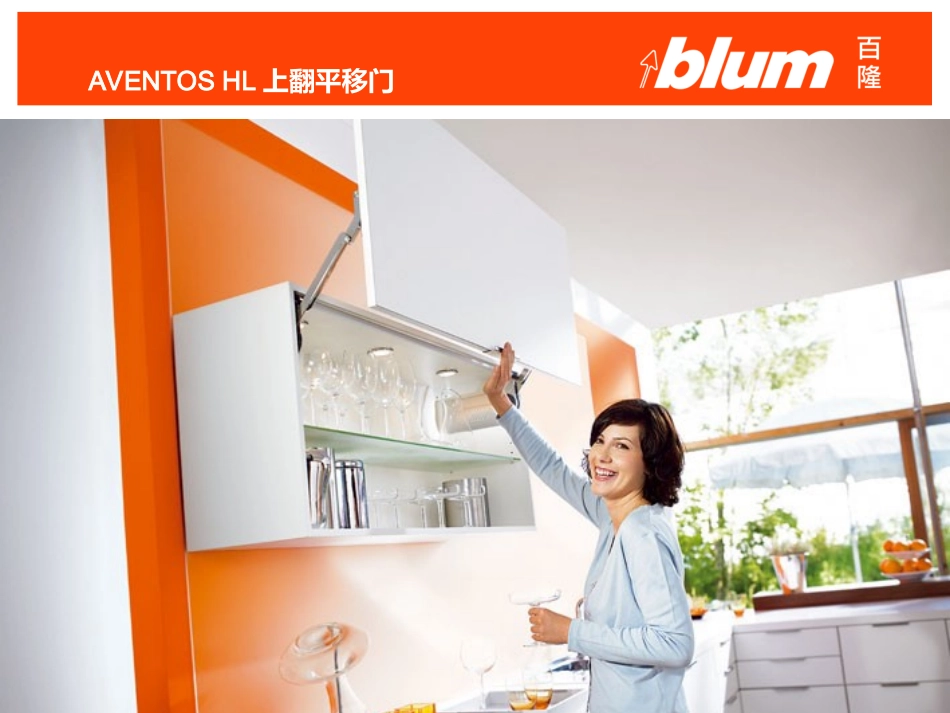

CopyrightBlumBlum产品培训CopyrightBlumAVENTOSHL上翻平移门CopyrightBlumAVENTOSHL上翻平移门2.应用方案1.产品概念3.安装和调节4.技术细节5.市场推广CopyrightBlumAVENTOSHL上翻平移门2.应用方案1.产品概念3.安装和调节4.技术细节5.市场推广CopyrightBlum1.产品概念设计在下柜使用更宽的面板成为一个新的趋势(比如900mm的柜体宽度)希望在上柜和下柜使用相同的宽度通常的单开门或者双开门不适用CopyrightBlum1.产品概念拿取物品更方便面板远离活动区域面板可以保持开启状态CopyrightBlum1.产品概念主要优势完美的运动设计和价值简便的安装和调节其他长使用寿命无突出部件伸缩臂的位置和缩进距离顶线CopyrightBlumAVENTOSHL上翻平移门2.应用方案1.产品概念3.安装和调节4.技术细节5.市场推广CopyrightBlum2.应用方案应用方案箱体宽度最大1800mm箱体高度300到580mm最大1.800mm300到580mmCopyrightBlum2.工业应用方案省力装置20L2x01对称5类型>>取决于箱体高度和面板重量20L210120L230120L250120L270120L2901CopyrightBlum2.工业应用方案伸缩臂20L3x01左/右4类型>>取决于箱体高度20L320120L350120L380120L3901CopyrightBlum2.工业应用方案省力装置和伸缩臂的选择取决于箱体高度[mm]和面板重量（含把手）[kg]例子箱体高度[mm]:500mm面板重量含把手[kg]:4,0kg>>重叠区域我们推荐使用更大的省力装置.CopyrightBlum2.工业应用方案大装饰盖20L8001左/右圆装饰盖20F9001对称CopyrightBlum2.工业应用方案面板稳定件20S4200对称螺丝安装面板稳定件20S4200AA…适用于窄边铝框门对称适用于窄边铝框门CopyrightBlum2.工业应用方案横稳定杆（预装）20QxxxMA包含接头和装饰盖注意!AVENTOSHS上翻斜移门的稳定杆不能和AVENTOSHL上翻平移门通用!CopyrightBlum2.零售应用方案横稳定杆（供裁切）20Q1061UA*不带接头不带装饰盖*只用于零售方案CopyrightBlumAVENTOSHL上翻平移门2.应用方案1.产品概念3.安装和调节4.技术细节5.市场推广CopyrightBlum3.安装和调节安装和拆卸简便快捷采用CLIP快装技术CopyrightBlum3.安装和调节钻定位孔辅助工具65.5020用于省力装置定位CopyrightBlum3.安装和调节面板稳定件免工具安装面板CopyrightBlum3.安装和调节简易精确的力度调节省力装置可以根据实际的面板重量调整力度，以达到任意悬停的效果CopyrightBlum3.安装和调节面板调节3维调节无级调节涡轮螺杆和螺旋形调节高度调节侧边调节倾斜度调节CopyrightBlumAVENTOSHL上翻平移门2.应用方案1.产品概念3.安装和调节4.技术细节5.市场推广CopyrightBlum3.技术细节CopyrightBlum3.技术细节省力装置(H)孔位H=88mm+SOBSOB…顶板厚度利用两个定位孔满足32毫米系统孔位使用5个Ø4x35mm木工螺丝固定>>螺丝孔位不满足32毫米系统HCopyrightBlum3.技术细节面板加工X=A*+SOB–FSOB…顶板厚度F…留缝Y=SFA+12.5mmSFA…侧板覆盖距离伸缩臂箱体高度(KH)A*20L3201300–350mm153mm20L3501350–400mm203mm20L3801400–550mm253mm20L3901450–580mm303mmXYA*…+0.5mm窄边铝框门CopyrightBlum3.技术细节空间需求最小内深>>278mm最小内高Min.278mm箱体高度(KH)最小内高300–350mm20L3201262mm350–400mm20L3501312mm400–550mm20L3801362mm450–580mm20L3901412mmCopyrightBlum3.技术细节空间需求伸缩臂凹进距离最小56mm箱体高度(KH)ab-/b+300–350mm20L3201114.0mmKH–276.0mm350–400mm20L3501146.5mmKH–364.5mm400–550mm20L3801178.5mmKH–453.0mm450–580mm20L3901211.0mmKH–541.0mmCopyrightBlum3.技术细节柜体上方的空间需求箱体高度(KH)Y300–350mm20L3201260.0mm350–400mm20L3501350.0mm400–550mm20L3801438.0mm450–580mm20L3901526.0mmCopyrightBlum3.技术细节安装宽度36mm例子柜体宽度:600mm侧板厚度:16mm可用内宽:496mmCopyrightBlum3.技术细节横稳定杆满足面板必要的稳定性根据柜体需要进行裁切>>[1]柜体宽度–158mm[1]CopyrightBlum3.技术细节连接件20Q091Z适用于箱体宽度大于1219mm适用于箱体宽度16和19之间>>[2]=1/2柜体宽度–158mm<<22CopyrightBlum3.技术细节连接件20Q091Z零售包装2装饰盖2接头1塑料吊环2x2xCopyrightBlum3.技术细节质量内部测试80000次CopyrightBlumAVENTOSHL上翻平移门2.应用方案1.产品概念3.安装和调节4.技术细节5.市场推广CopyrightBlumAVENTOSHL上翻平移门PracticaltrainingCopyrightBlumBlumProductTraining
