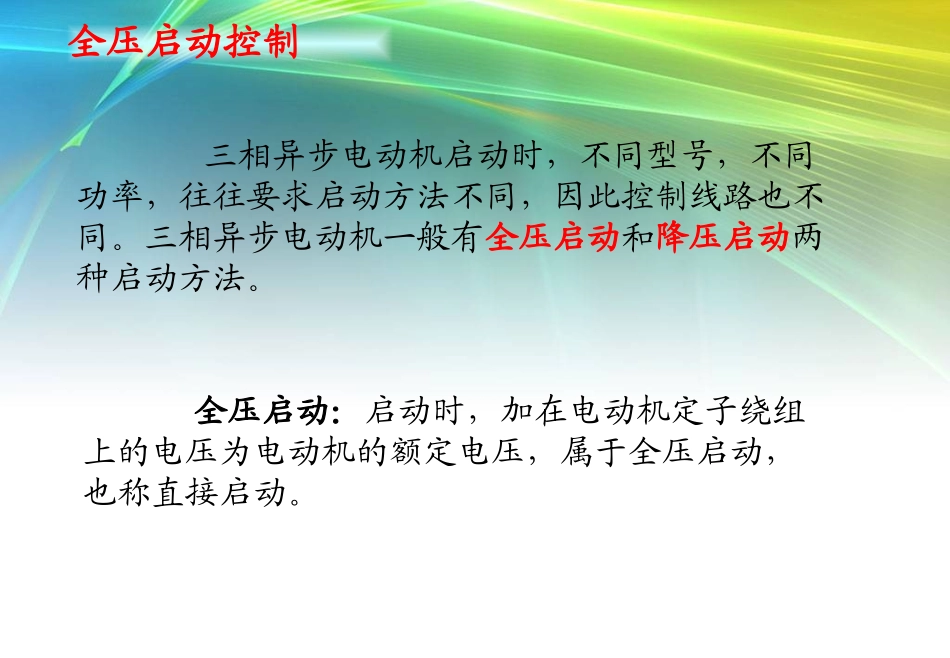

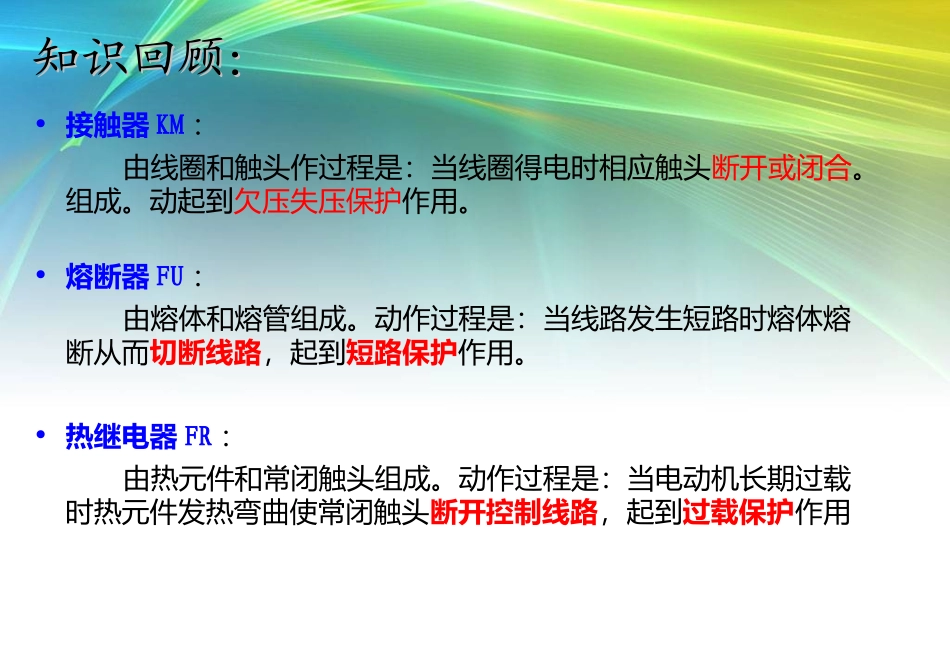

三相异步电动机全压启动控制三相异步电动机全压启动控制第六小组组长：蒲云峰材料搜集：盛嘉润PPT制作：张清讲解：邓航知识回顾：知识回顾：•接触器KM：由线圈和触头作过程是：当线圈得电时相应触头断开或闭合。组成。动起到欠压失压保护作用。•熔断器FU：由熔体和熔管组成。动作过程是：当线路发生短路时熔体熔断从而切断线路，起到短路保护作用。•热继电器FR：由热元件和常闭触头组成。动作过程是：当电动机长期过载时热元件发热弯曲使常闭触头断开控制线路，起到过载保护作用三相异步电动机启动时，不同型号，不同功率，往往要求启动方法不同，因此控制线路也不同。三相异步电动机一般有全压启动和降压启动两种启动方法。全压启动：启动时，加在电动机定子绕组上的电压为电动机的额定电压，属于全压启动，也称直接启动。全压启动控制1.点动控制应用：从线路可知,按下按钮,电动机转动,松开按钮,电动机停转,这种控制就称为点动控制，它能实现电动机的短时转动,常用于机床的对刀调整和“电动葫芦”等。保护环节：短路保护控制电路短路保护主电路短路保护工作原理：电气原理图：全压启动控制QSL1L3L2FU1KMM3～SBKMFU22.2.接触器自锁控制接触器自锁控制在实际生产中,往往要求电动机实现长时间连续转动,即所谓的接触器自锁控制,如图所示：KML1L3L2FU1KMQSSB2FU2KMM3～FRFRSB1全压启动控制2.2.接触器自锁控制接触器自锁控制启动：先合上刀开关Qs→按下SB2→KM线圈通电→KM主触头闭合同时KM辅助触头闭合(松开SB2)→电动机M运转停止：按下SB1→KM线圈断电→KM主触头和辅助触头断开→电动机M停转KML1L3L2FU1KMQSSB2FU2KMM3～FRFRSB1工作原理：工作原理：电气原理图：•在连续控制中，当启动按钮松开，接触器线圈通过其辅助触头的闭合仍继续保持通电，从而保证电动机的连续运行，这种依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称为自锁或自保，起自锁作用的辅助常开触头称为自锁触头全压启动控制工作原理全压启动控制电气原理图2.接触器自锁控制工作原理保护环节短路保护：FU1、FU2L1L3L2FU1KMQSSB1FU2KMM3～FRKMFRSB2全压启动控制短路保护：FU1、FU2过载保护：FR2.接触器自锁控制工作原理保护环节L1L3L2FU1KMQSSB1FU2KMM3～FRKMFRSB2电气原理图全压启动控制短路保护：FU1、FU22.接触器自锁控制工作原理保护环节欠压、失压保护：KML1L3L2FU1KMQSSB1FU2KMM3～FRKMFRSB2电气原理图过载保护：FR全压启动控制缺点缺点：启动电流大（启动电流为额定电流的：启动电流大（启动电流为额定电流的55～～77倍），当电倍），当电动机容量很大时，过大的启动电流将会造成线路上很大的电压动机容量很大时，过大的启动电流将会造成线路上很大的电压降落，这不仅影响到其他设备的运行，同时，由于电压降落也降落，这不仅影响到其他设备的运行，同时，由于电压降落也会影响到启动转矩（会影响到启动转矩（T∝U2T∝U2），严重时，会导致电动机无法启），严重时，会导致电动机无法启动。动。优点：电气设备少，线路简单，维修量较小条件：电源容量在180KVA以上，电动机容量在7KW以下的三相异步电动机可直接启动。全压启动控制
