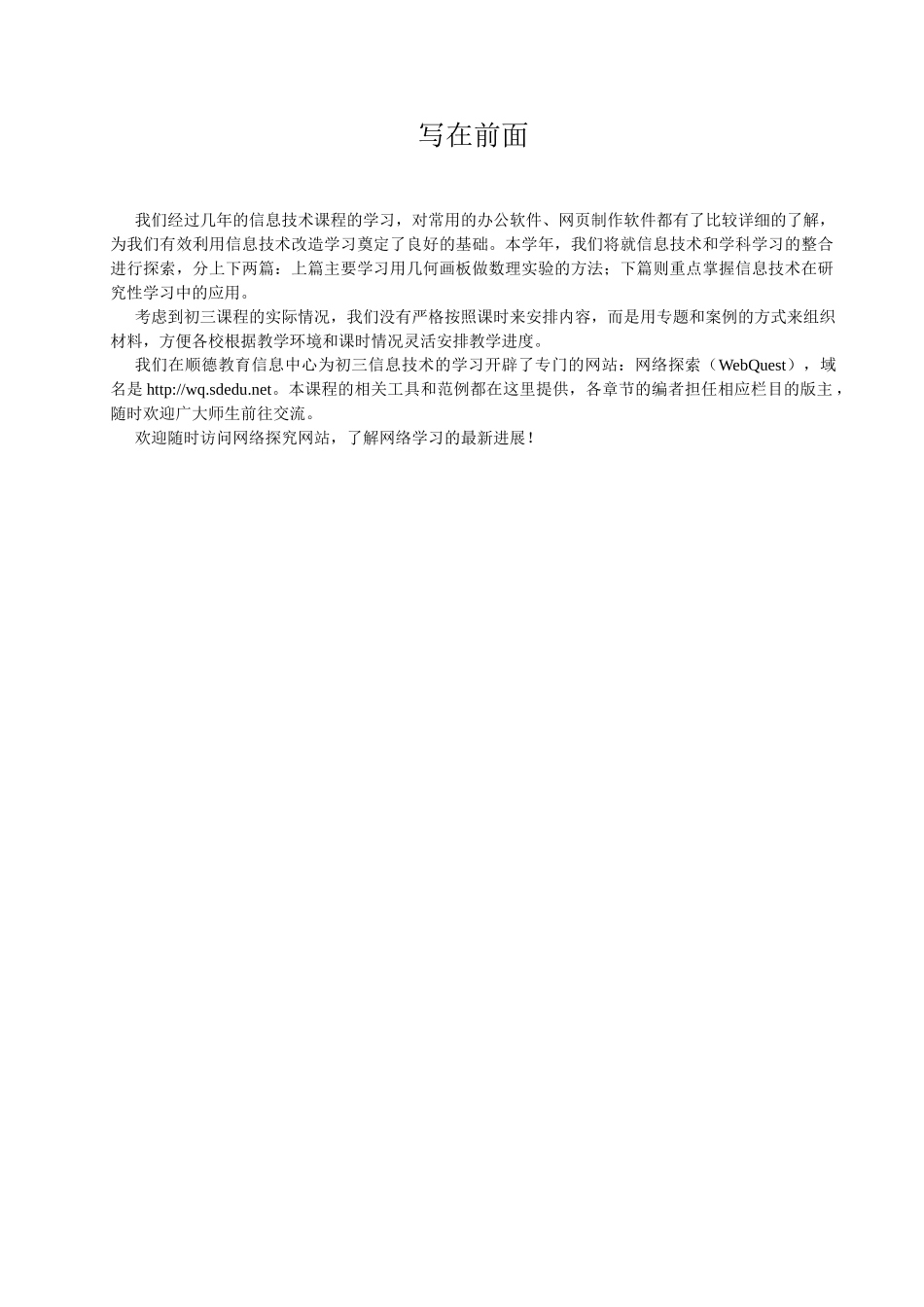

写在前面我们经过几年的信息技术课程的学习，对常用的办公软件、网页制作软件都有了比较详细的了解，为我们有效利用信息技术改造学习奠定了良好的基础。本学年，我们将就信息技术和学科学习的整合进行探索，分上下两篇：上篇主要学习用几何画板做数理实验的方法；下篇则重点掌握信息技术在研究性学习中的应用。考虑到初三课程的实际情况，我们没有严格按照课时来安排内容，而是用专题和案例的方式来组织材料，方便各校根据教学环境和课时情况灵活安排教学进度。我们在顺德教育信息中心为初三信息技术的学习开辟了专门的网站：网络探索（WebQuest），域名是http://wq.sdedu.net。本课程的相关工具和范例都在这里提供，各章节的编者担任相应栏目的版主，随时欢迎广大师生前往交流。欢迎随时访问网络探究网站，了解网络学习的最新进展！上篇用几何画板做数理实验同学们都喜欢物理和初三新开的化学，因为这两门课都有好多实验，那么数学就没有实验吗？有的。我们可以用特定的“数字化的实验室软件”来验证数学定律，探索数学规律。这样的软件现在国内外有很多，比较著名的有国内的“数学实验室”和国外的“几何画板”。鉴于初中的数学知识范围，我们可以先学习简单易学的“几何画板”，高中以后我们可以借助大型的“数学实验室”平台来完成更多的数学实验。说明：几何画板是一个著名的教学工具软件，网上可以下载其试用版本，国内已经有3.05版的汉化版本。本教材以3.0版为例编写。在我们的网络探索社区（http://wq.sdedu.net）的顺德信息技术教材专区中，有专门的几何画板学习讨论专栏，方便于同学们在网上交流学习心得，讨论学习问题。同时，本课程的案例程序也可以在该栏目找到。最新的几何画板试用版本也会放到这里供下载，请到自行下载安装。（安装过程请参考http://yzy68.home.sohu.com/Jc/Jhhb.htm），在顺德市教育信息中心（http://www.sdedu.net）的虚拟教研社区“培训大楼”中，也有几何画板专栏，专门供老师和有兴趣的同学讨论几何画板的高级使用问题。除了用几何画板进行大量的数学探索实验之外，与数学紧密相连的物理同样可以在几何画板上完成很多实验。我们将选取大家在初中数学和物理中遇到的一些典型问题为例子，利用几何画板来完成一些数学和物理实验。学完这些例子，相信同学们会熟练地应用几何画板，并且对学习过的或将要学的数学知识、物理知识有更进一步的认识。好啦，让我们开始吧。首先请下载安装好几何画板软件，打开几何画板，可以看到如下的窗口，各部分的功能如图所示：图1-0.1我们主要认识一下工具箱和状态栏，其它的功能在今后的学习过程中将学会使用。案例一四人分饼有一块厚度均匀的三角形薄饼，现在要把它平均分给四个人，应该如何分？图1-1.1思路：这个问题在数学上就是如何把一个三角形分成面积相等的四部分。方案一：画三角形的三条中位线，分三角形所成的四部分面积相等，（其实四个三角形全等）。如图1-1.2。图1-1.2方案二：四等分三角形的任意一边，由等底等高的三角形面积相等，可以得出四部分面积相等，如图1-1.3。图1-1.3用几何画板验证：第一步：打开几何画板程序，这时出现一个新绘图文件。说明：如果几何画板程序已经打开，只要由菜单“文件”“新绘图”，也可以新建一个绘图文件。第二步：(1)在工具箱中选取“画线段”工具；(2)在工作区中按住鼠标左键拖动，画出一条线段。如图1-1.4。注意：在几何画板中，点用一个空心的圈表示。图1-1.4第三步：(1)选取“文本”工具；(2)在画好的点上单击左键，可以标出两点的标签，如图1-1.5：注意：如果再点一次，又可以隐藏标签，如果想改标签为其它字母，可以这样做：用“文本”工具双击显示的标签，在弹出的对话框中进行修改，(本例中我们不做修改)。如图1-1.6AB图1-1.5图1-1.6在后面的操作中，请观察图形，根据需要标出点或线的标签，不再一一说明第四步：(1)再次选取“画线段”工具，移动鼠标与点A重合，按左键拖动画出线段AC；(2)画线段BC，标出标签C，如图1-1.7。注意：在熟悉后，可以先画好首尾相接的三条线段后再标上标签更方便。ABC图1-1.7第五步：(1)用“选择”工具单击线段AB，这时线段...
