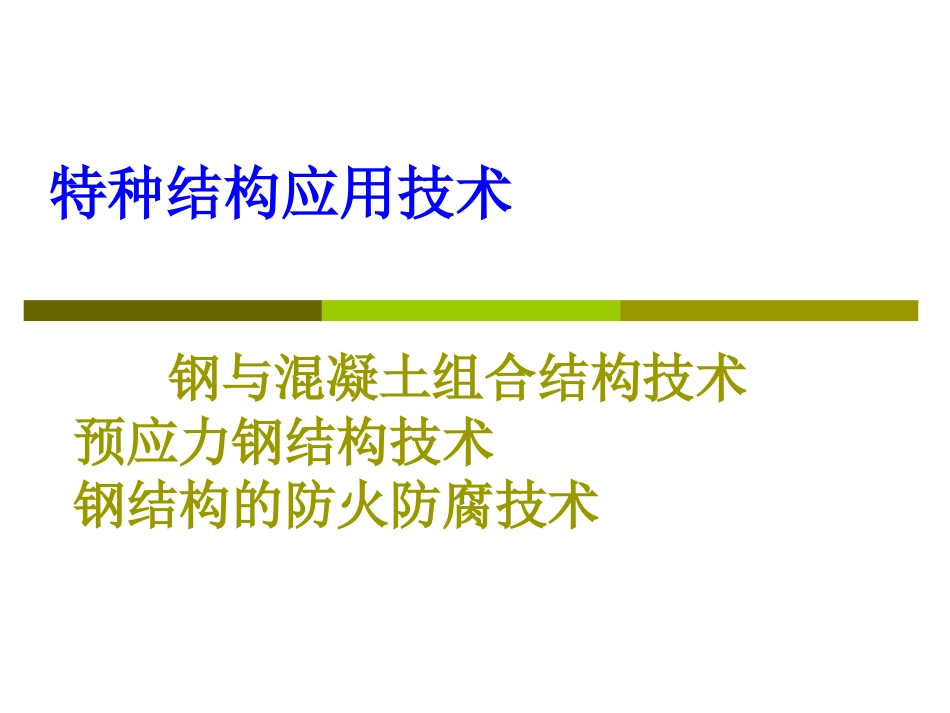

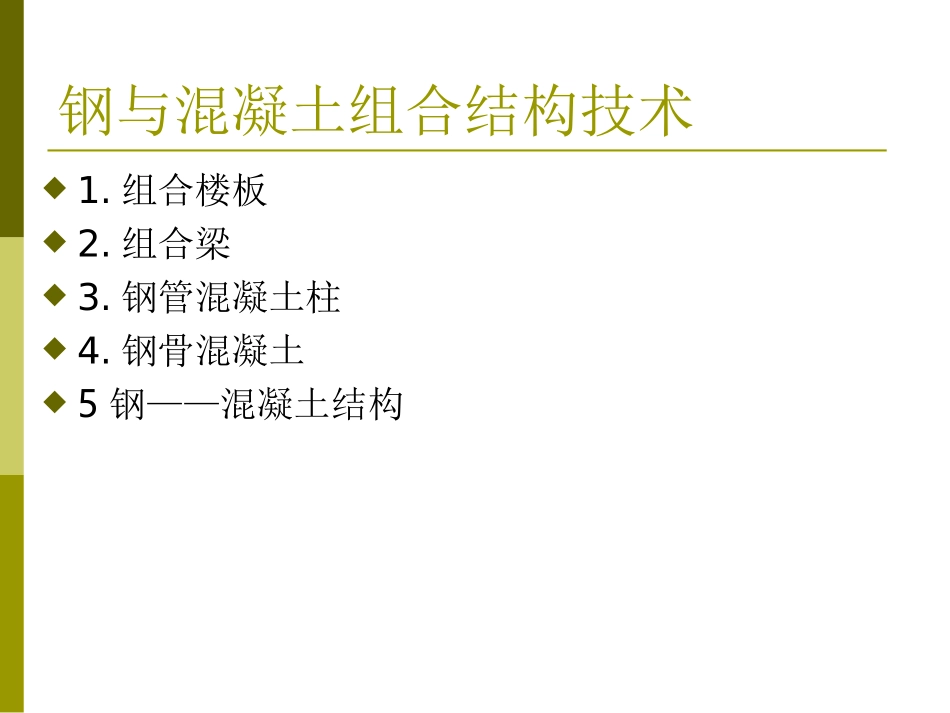

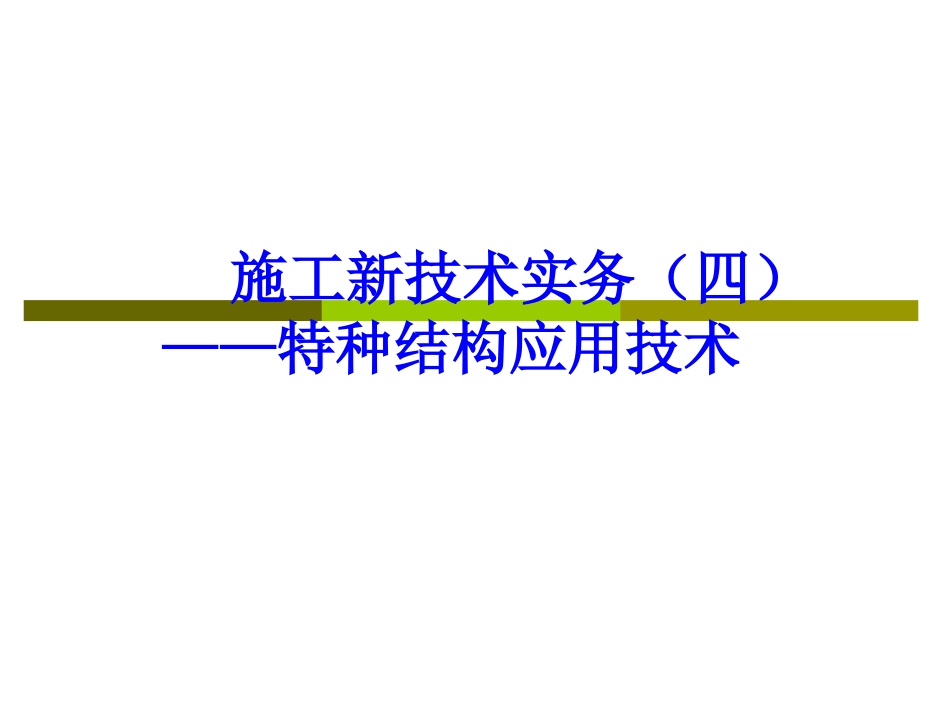

施工新技术实务（四）——特种结构应用技术钢与混凝土组合结构技术预应力钢结构技术钢结构的防火防腐技术特种结构应用技术钢与混凝土组合结构技术1.组合楼板2.组合梁3.钢管混凝土柱4.钢骨混凝土5钢——混凝土结构钢与混凝土组合结构技术主要技术内容钢与混凝土组合结构主要包括钢管混凝土、型钢混凝土与组合梁、组合板。钢管混凝土可显著减小柱的截面尺寸，提高承载力；型钢混凝土承载能力高，刚度大且抗震性能好；组合梁承载能力高且高跨比小。钢与混凝土组合结构技术组合结构刚度大、抗震性能好、节省钢材、降低造价、施工方便钢——抗拉强度好混凝土——抗压强度好组合板、组合梁、钢管混凝土柱、钢骨混凝土梁、柱、剪力墙以及钢——混凝土组合结构体系钢与混凝土组合结构技术——组合楼板组合楼板组合楼板由压型钢板、混凝土板通过抗剪连接措施共同形成的。在组合楼板结构中，有时将压型钢板仅作为浇筑混凝土的永久性模板，而多数情况不只是用作模板，待混凝土达到设计强度后，要求压型钢板与混凝土结合成为整体而共同发挥作用，代替部分或全部受拉钢筋。钢与混凝土组合结构技术—组合楼板组合楼板的优点1.压型钢板仅作为浇筑混凝土的模板，节省了大量木模板和支撑；2.压型钢板非常轻便，堆放、运输及安装都非常方便；3.实用阶段，压型钢板可代替部分或全部受拉钢筋，减少钢筋制作与安装工作；4.刚度大，省去许多受拉区混凝土，节省混凝土用量，减轻结构自重；钢与混凝土组合结构技术——组合楼板组合楼板的优点5.有利于各种管线布置，装修方便；6.与木模板相比，施工时减少了火灾发生的可能性；7.压型钢板也可起到支撑钢梁侧向稳定的作用。钢与混凝土组合结构技术——组合楼板技术要点组合板的设计分为两个阶段，在施工阶段，应对作为浇注混凝土底模的压型钢板进行强度和变形计算。在使用阶段，应对组合板在全部荷载作用下的强度和变形计算，即应验算横截面抗弯能力、纵向抗剪能力和抗冲切能力。钢与混凝土组合结构技术——组合楼板在下列情况下，组合板尚应配制钢筋：a.为组合板提供储备承载力的附加抗拉钢筋；b.在连续组合板和悬臂组合板的负弯矩区配制连续钢筋；c.在集中荷载区段和孔洞周围配制分布钢筋；d.改善防火效果的受拉钢筋。钢与混凝土组合结构技术——组合楼板材料要求组合板用的压型钢板应当镀锌，锌层厚度应满足使用期间不致锈损的要求。钢板的净厚度（不包括镀锌层和面饰层厚度）应≥0.75mm，仅作模板的压型钢板厚度应≥0.5mm。钢与混凝土组合结构技术——组合楼板工艺要求浇筑混凝土波槽平均宽度应≥50mm。当在槽内设置栓钉连接件时，压型钢板总高度≤80mm，组合板总高度应≥90mm，压型钢板顶面以上混凝土应≥50mm。组合板端部必须设置圆柱头栓钉锚固件，栓钉应设置在端支座压型钢板凹槽处，穿透压型钢板并将栓钉、钢板牢固地焊于钢梁上。钢与混凝土组合结构技术——组合楼板栓钉焊完后的高度应大于压型钢板波高加30mm，但栓钉顶面的混凝土保护层厚度应≥15mm。依靠栓钉连接增强混凝土与压型钢板的组合作用，阻止钢筋混凝土板与压型钢板之间的相对滑移，提高了组合板的承载能力钢与混凝土组合结构技术——组合粱组合梁是在钢梁上部浇筑混凝土，形成混凝土受压。钢筋受拉的截面合理受力形式，充分发挥钢与混凝土各自的受力性能．组合粱施工时，钢梁可作为模板的支撑。组合梁设计时要确保钢梁与混凝土结合面的抗剪性能，又要充分考虑钢梁各工况下从施工到正常使用各阶段的受力性能。它钢梁与混凝土翼板通过抗剪连接件组合成整体共同受力的T型截面的横向承重构件钢与混凝土组合结构技术——组合粱组合梁的特点a.抗疲劳性好，使用寿命长；b.实际承载力高；c.冲击系数降低；d.节省钢材；e.降低梁高，增强刚度。钢与混凝土组合结构技术——组合粱组合梁的施工工艺：组合梁常用的施工方法是先将钢梁安装就位，作为后浇混凝土楼板的承重结构。抗剪连接件是钢—混凝土组合梁中的重要受力部件，也是区别于建筑和桥梁结构中使用的普通钢筋混凝土梁和钢梁的重要特征。钢与混凝土组合结构技术——组合粱组...
