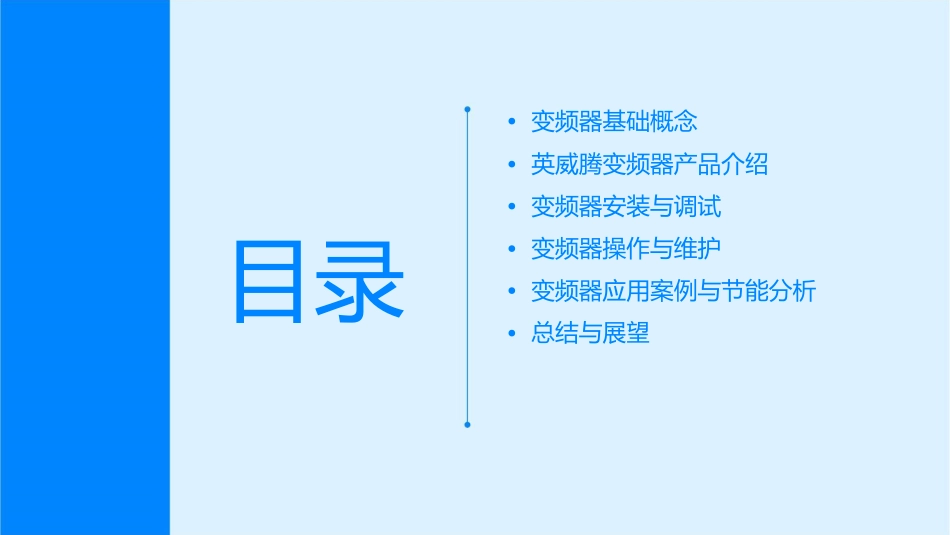

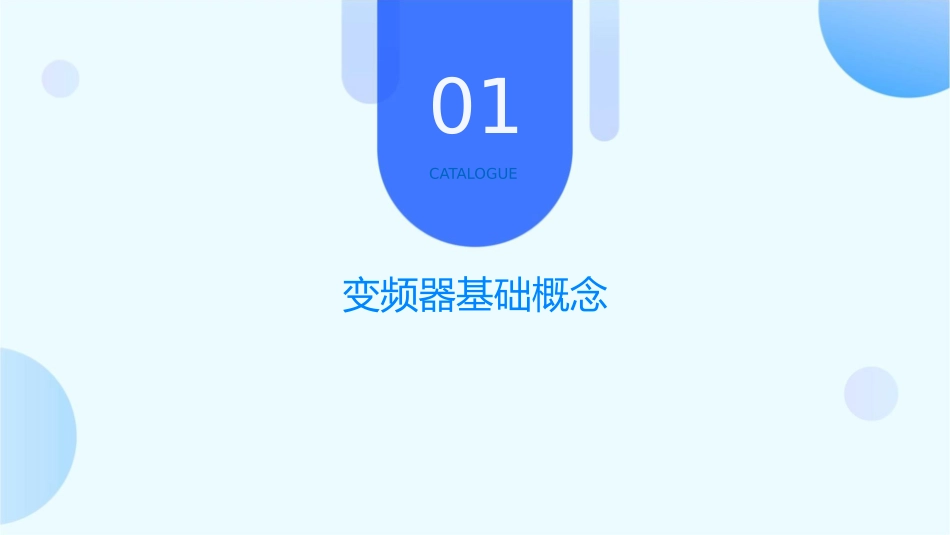

英威腾变频使用说明课件•变频器基础概念•英威腾变频器产品介绍•变频器安装与调试•变频器操作与维护•变频器应用案例与节能分析•总结与展望目录01CATALOGUE变频器基础概念变频器定义与原理定义变频器是一种电力调节设备，用于改变交流电动机的电源频率和电压，从而控制电动机的转速和扭矩。原理通过改变电源频率和电压，可以改变电动机的磁通和电流，从而控制电动机的转速和扭矩。变频器通常由整流器、滤波器、逆变器和控制电路等部分组成。变频器的分类按照电源性质分类可分为交流变频器和直流变频器；按照控制方式分类可分为开环变频器和闭环变频器；按照输出电压调节方式分类可分为PWM变频器和SPWM变频器等。变频器在工业应用中的重要性01020304能源节约控制精度提高设备保护自动化程度提升变频器可以根据负载需求调整电动机的转速和扭矩，从而节约能源；变频器可以实现精确的速度和扭矩控制，提高产品质量和生产效率；变频器可以实现对电动机的过载、过压、欠压等保护功能，延长设备使用寿命；变频器可以与PLC、传感器等设备配合使用，实现自动化生产。02CATALOGUE英威腾变频器产品介绍英威腾变频器系列概述型号分类根据功能、特性和应用场景，英威腾变频器可分为通用型、矢量控制型、直接转矩控制型等多个系列。概览英威腾变频器系列涵盖了多个功率等级和电压等级，适用于各种工业应用。应用领域英威腾变频器广泛应用于机床、风机、水泵、起重机、纺织机械、印刷包装机械等行业。英威腾变频器产品特点高性能易于操作采用先进的矢量控制或直接转矩控制技术，实现高精度、高响应的电机控制。配备人性化的操作面板，提供丰富的参数设置和监控功能，方便用户操作。节能环保可靠稳定通过优化PWM调制算法，降低谐波失真，提高电源利用效率，实现节能环保运行。采用高品质的元器件和严格的生产工艺，确保产品在恶劣环境下长时间稳定运行。变频器选型指南0102030405负载类型：根据负载类电机参数：提供电机的控制精度：根据应用需环境条件：考虑环境温请注意，以上内容仅为型（如恒转矩、变转矩）额定功率、额定电压、求选择适当的控制精度，度、湿度、海拔等因素，示例，并非英威腾变频选择合适的变频器型号额定电流等参数，以便选择合适的变频器。如速度控制精度、转矩选择适应环境条件的变频器型号和散热方式。器的具体产品说明。如需获取详细的产品信息和使用说明，请参考英威腾官方提供的技术规格和资料。和容量。控制精度等。03CATALOGUE变频器安装与调试变频器安装步骤1.安装位置选择010203选择干燥、通风、无腐蚀性气体的场所安装变频器，避免阳光直射和高温环境。2.安装基础确保安装基础平稳、牢固，以免变频器运行过程中产生振动和噪音。3.固定变频器将变频器牢固地固定在基础上，防止其松动或滑落。变频器接线图解变频器接线图解包括了电源进线、电机出线、控制线等各个端口的接线方式。以下是接线过程中的一些注意事项（注：由于无法在此处绘制接线图，请参照英威腾变频使用说明书中的接线图解进行实际操作。）1.电源进线：确保电源进线接线端子松动或接触不良，以免引起电气故障。3.控制线：控制线连接需牢固可靠，避免松动导致控制失效。2.电机出线：根据电机参数选择合适的电缆，并按照接线图正确连接电机出线。变频器参数设置与调试1.参数设置：根据实际需求，通过操作面板或外部通信设备对变频器的运行参数进行设置，如频率、电压、电流等。2.调试步骤：在完成参数设置后，逐步进行空载试运行、带载试运行等调试过程，观察变频器及电机的运行状况，确保无异常现象。3.故障处理：在调试过程中如出现故障，应及时查看故障代码并参照故障处理指南进行排查和处理。通过以上步骤，您可以完成英威腾变频器的安装与调试工作。在实际操作过程中，请务必遵循相关安全规范，确保人身和设备安全。04CATALOGUE变频器操作与维护变频器操作面板功能介绍操作面板概述详细解释变频器操作面板各按键、指示灯的含义及功能。参数设置与调整介绍如何利用操作面板进行参数设置与调整，以满足不同应用场景的需求。手动/自动模式切换讲解如何在手动和自动模式间进行切换，以及在各种模式...
