高程测量的方法水准测量法课件VIP免费

高程测量的方法水准测量法课件_第1页
1/25
高程测量的方法水准测量法课件_第2页
2/25
高程测量的方法水准测量法课件_第3页
3/25

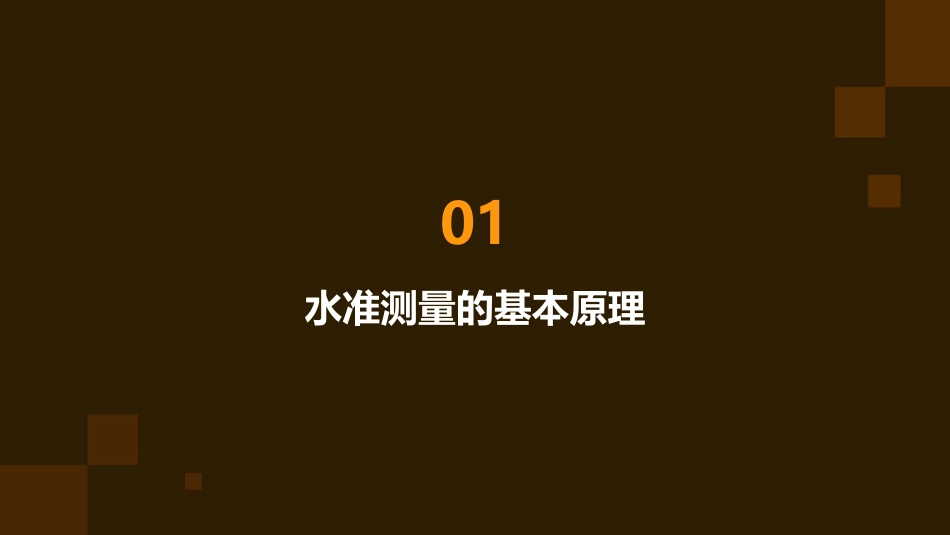

高程测量的方法水准测量法课件CATALOGUE目录•水准测量的基本原理•水准测量的工具•水准测量的方法•水准测量的应用•水准测量的注意事项01水准测量的基本原理0102水准测量的定义水准测量广泛应用于工程测量、地形测量、地质勘探等领域,是高程测量中的重要方法之一。水准测量是一种高程测量方法,通过使用水准仪和标尺进行测量,确定两点之间的高差,从而计算出点的高程。水准测量的原理水准测量的原理基于几何学和重力场的基本原理,通过测量两点之间的高差来确定点的高程。在水准测量中,通常需要选择一条水准路线,沿路线设置一系列的水准点,并依次测量各点之间的高差,最后通过闭合差计算出最终的高程。高精度稳定性好操作简便适用范围广水准测量的特点01020304水准测量能够达到较高的测量精度,适用于需要高精度高程数据的测量任务。水准测量受到外界因素的影响较小,如风、温度等影响较小,因此具有较好的稳定性。水准测量操作相对简单,需要的设备和人员较少,成本较低。水准测量适用于各种地形和气候条件下的高程测量,具有较广的适用范围。02水准测量的工具分类按精度等级可分为精密水准尺和普通水准尺;按刻划间隔可分为线纹水准尺和带状水准尺;按材料可分为木质水准尺、铸铁水准尺和铝合金水准尺。定义水准尺是水准测量中用于测量高差的测量工具,一般采用优质铝合金、不锈钢或玻璃钢制成。特点水准尺具有刻划准确、不易变形、耐磨耐腐、易于读数等优点,是水准测量中常用的工具之一。水准尺水准仪定义水准仪是水准测量的主要仪器,用于测量地面点的高程差。分类按精度等级可分为DS05、DS1、DS3等不同型号的水准仪;按构造可分为微倾式和自动安平式。特点水准仪具有操作简便、精度高、读数准确等优点,广泛应用于高程测量、沉降观测等领域。塔尺是一种用于测量高程的测量工具,一般采用优质铝合金或不锈钢制成。定义特点使用方法塔尺具有刻划准确、不易变形、携带方便等优点,常用于高程测量和建筑物沉降观测。塔尺一般与水准仪配合使用,通过读取塔尺上的刻度来确定地面点的高程。030201塔尺用于悬挂于塔尺或水准仪上,辅助测量高程。垂球用于记录测量数据和计算高程。记录本和笔用于远距离观察和读数。望远镜(可选)其他工具03水准测量的方法普通水准测量是高程测量中最基本的方法,通过水准仪和水准尺测量地面两点间的高差,从而确定点的高程。定义操作简单,精度相对较低,适用于一般工程和地形测量。特点在已知高程的点上设置水准仪,读取后视水准尺的读数;然后移动水准仪到待测点,读取前视水准尺的读数;两次读数之差即为两点间的高差。步骤普通水准测量定义01精密水准测量是在普通水准测量的基础上,采用更精密的仪器和方法,以提高测量精度。特点02精度高,适用于大型工程和重要地形区域的测量。步骤03与普通水准测量类似,但在测量过程中采用更精密的仪器和更严格的操作规范,如使用高精度的水准仪和铟瓦尺,进行多次测量并取平均值。精密水准测量特殊水准测量是在特定情况下采用特殊方法进行的高程测量。定义方法多样,精度要求高,适用于特殊环境和工程需求。特点包括倾斜距离测量、三角高程测量、GPS高程测量等。根据不同的环境和工程需求,选用合适的方法进行高程测量。方法特殊水准测量04水准测量的应用在建筑工程中,水准测量用于确定建筑物的标高,以确保建筑物的安全和稳定性。确定建筑物的标高水准测量提供准确的标高数据,指导土方开挖和回填作业,避免超挖或回填不足的情况。土方开挖与回填在建筑物施工过程中,水准测量用于确定沉降观测点,监测建筑物沉降情况,及时采取应对措施。确定沉降观测点建筑工程中的水准测量路面施工在路面施工过程中,水准测量用于确定各层材料的厚度和标高,确保路面平整度和行车舒适度。桥梁施工在桥梁施工中,水准测量用于确定桥面标高和各施工阶段的标高控制,确保桥梁施工质量和安全。道路纵坡与横坡设计水准测量提供准确的标高数据,用于道路纵坡和横坡的设计,确保道路排水顺畅和行车安全。道路工程中的水准测量03河道治理在河道治理工程中,水准测量用于确定河床的标高和变化情况,为河道治理提供数据支...
