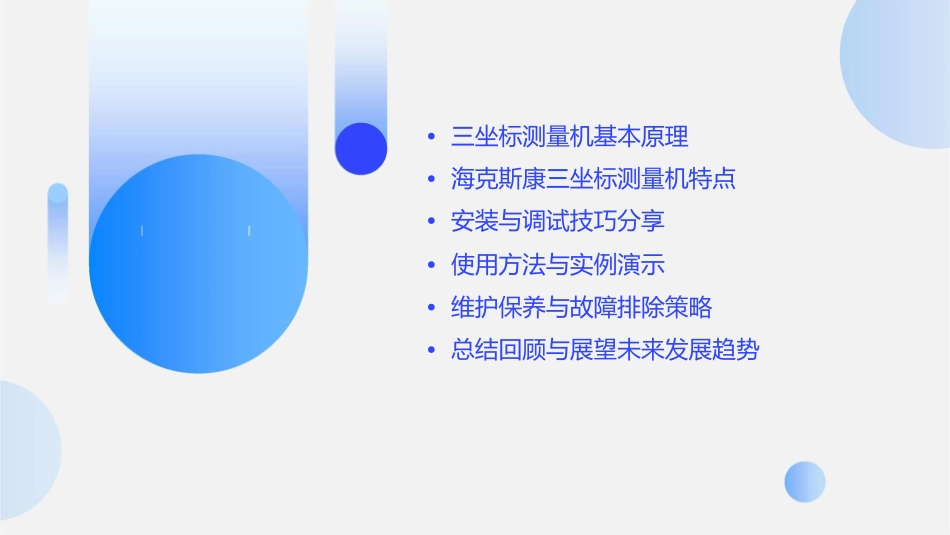

海克斯康三坐•三坐标测量机基本原理•海克斯康三坐标测量机特点•安装与调试技巧分享•使用方法与实例演示•维护保养与故障排除策略•总结回顾与展望未来发展趋势三坐标测量机简介组成三坐标测量机主要由主机、测头系统、控制系统和软件等组成。定义三坐标测量机是一种基于坐标测量原理的高精度测量设备，广泛应用于机械制造、电子、汽车等行业的零部件检测和质量控制。分类按照结构形式可分为桥式、龙门式、悬臂式等多种类型，满足不同测量需求。测量原理及坐标系建立测量原理通过测头接触被测物体表面，获取物体表面各点的三维坐标值，通过计算得到被测物体的几何尺寸、形位公差等参数。坐标系建立三坐标测量机采用右手笛卡尔坐标系，即X、Y、Z三个互相垂直的坐标轴。在测量前需建立工件坐标系，将被测物体与机器坐标系进行关联。传感器与测头系统介绍传感器类型三坐标测量机常用的传感器有接触式传感器和非接触式传感器两种。接触式传感器包括触发式测头、扫描测头等；非接触式传感器包括激光扫描仪、光学投影仪等。测头系统测头是三坐标测量机的核心部件，其性能直接影响到测量精度和效率。常见的测头系统有单点触发式测头、连续扫描测头等。在选择测头时需考虑其精度、分辨率、重复性等因素。高精度与高效率优势分析高精度测量高效率检测高稳定性表现采用先进的光学、机械和电子技术，实现微米级甚至纳米级的测量精度，满足各种精密零件的检测需求。通过优化算法和高速扫描技术，实现快速、准确的测量过程，提高生产效率和质量。采用优质材料和精密制造工艺，确保测量机在长期使用中保持高精度和高效率。多功能应用场景展示01020304汽车行业航空航天电子行业模具制造检测汽车零部件的尺寸、形状和位置精度，确保产品质量和安全性。检测飞机、火箭等航空航天器的零部件质量和装配精度，保障飞行安全。检测电子元器件、印刷电路板等的尺寸和外观质量，提高电子产品性能。检测模具的型面、轮廓和尺寸精度，确保模具质量和使用寿命。软件系统及操作界面介绍010203测量软件操作界面自动化测量提供强大的数据处理、分析和报告功能，支持各种测量标准和自定义设置。采用人性化设计，界面友好，操作简便，支持多种语言选择。支持与生产线、机器人等设备的集成，实现自动化测量和数据传输。安装前准备工作及注意事项环境检查工具准备确保安装环境符合设备要求，包括温度、湿度、清洁度等。准备好安装所需工具，如螺丝刀、扳手等。电源准备安全防护检查电源是否符合设备要求，佩戴好防护用品，确保安装过程中的人身安全。确保接地可靠。设备安装步骤详解基础安装主体安装按照图纸要求，将设备底座安装在指定位置，将设备主体安装在底座上，连接好相关电缆确保水平度和垂直度。和管路。软件安装调试前检查在计算机上安装设备控制软件，连接好设备与计算机之间的通讯线路。检查设备安装是否牢固，相关连接是否可靠，确保无安全隐患。调试方法及常见问题解决方案调试方法：按照设备说明书进行调试，包括设备初始化、参数设置、功能测试等。测量精度超差：检查设备是否经过校准，测量环境是否符合要求，及时进行调整或维修。常见问题及解决方案设备运行异常：检查设备参数设置是否正确，相关连接是否松动，及时调整或更换损坏部件。设备无法启动：检查电源是否接通，相关保险是否熔断，及时更换损坏部件。基本操作流程介绍开机与校准工件安装与固定确保设备正常启动，进行必要的校准操作，以保证测量精度。正确安装并固定待测工件，确保测量过程中工件的稳定性。选择测量模式开始测量根据测量需求选择合适的测量模式，如手动模式、自动模式等。按照软件提示进行操作，完成测量过程。典型零件测量方法举例轴类零件测量板类零件测量箱体类零件测量使用合适的测头对轴类零件进行测量，获取其尺寸、形状和位置等参数。采用多测头组合测量方式，对板类零件进行全面检测，确保其质量合格。运用三坐标测量机的自动测量功能，实现箱体类零件的高效检测。数据处理与报告生成技巧数据导入与导出掌握将测量数据导入专业软件进行处理的技巧，以及将处理结果导出为报告的方法。数据分析与处理学习运用专...
