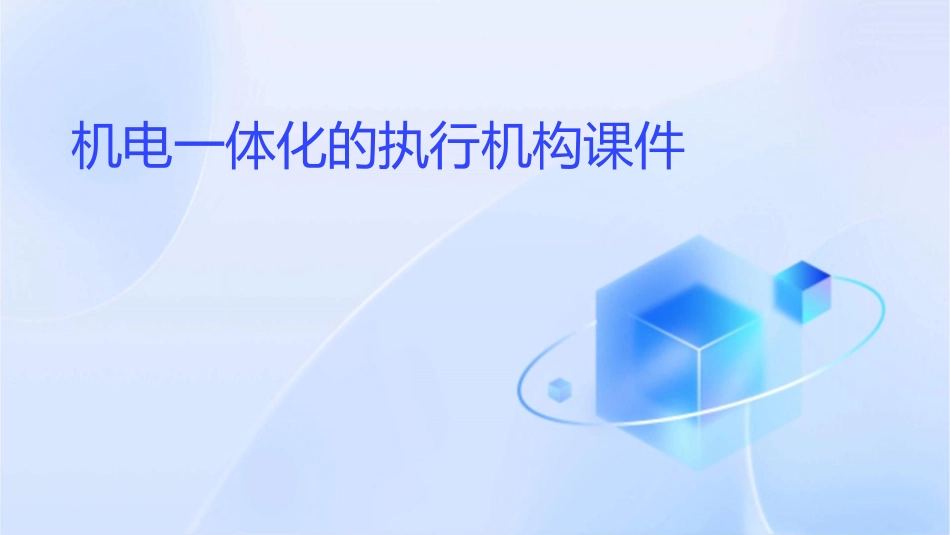

机电一体化的执行机构课件VIP免费

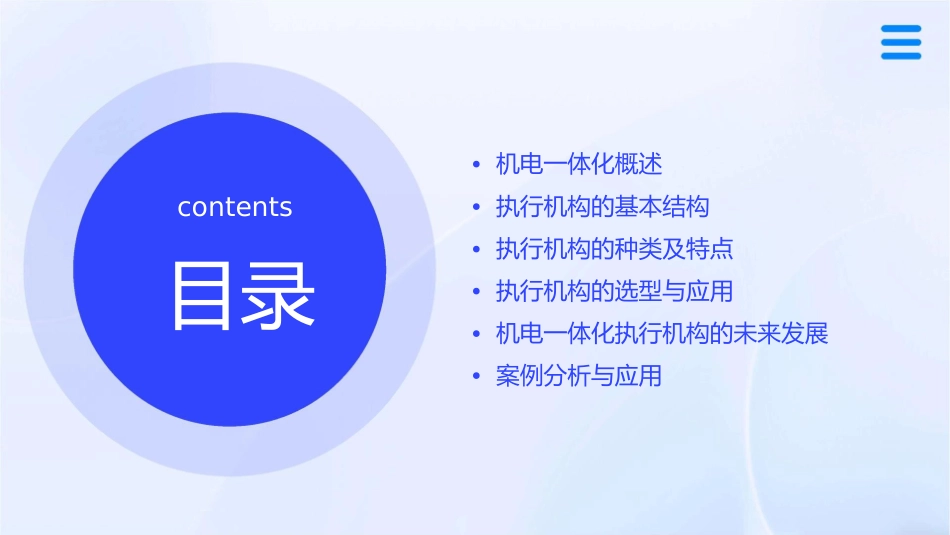

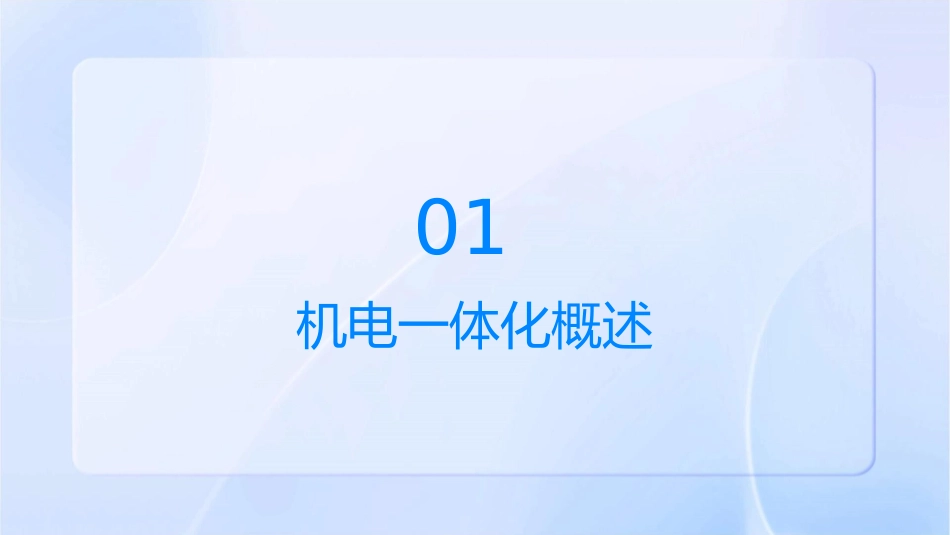

机电一体化的执行机构课件•机电一体化概述contents•执行机构的基本结构•执行机构的种类及特点•执行机构的选型与应用•机电一体化执行机构的未来发展•案例分析与应用目录01机电一体化概述定义与特点定义机电一体化是指将机械技术与电子信息技术相结合，实现机械设备智能化、自动化、高效化的一种技术。特点机电一体化具有自动化、智能化、高效化、多功能化、可靠性高等特点，广泛应用于工业、农业、军事、医疗等领域。机电一体化的应用领域工业自动化农业现代化医疗设备军事应用机电一体化技术广泛应用于工业自动化领域，如数控机床、自动化生产线、机器人等，提高了生产效率和产品质量。农业现代化是机电一体化的重要应用领域，如智能化农业机械、精准灌溉、智能化温室等，提高了农业生产效率和效益。机电一体化技术在医疗设备领域也有广泛应用，如医疗机器人、智能化诊断系统等，提高了医疗水平和效率。机电一体化技术在军事领域也有广泛应用，如智能化武器系统、无人机等，提高了军事作战能力和效率。机电一体化的发展趋势0103智能化网络化随着人工智能技术的发展，机电一体化将更加智能化，实现更加精准、高效的控制和操作。随着网络技术的发展，机电一体化将更加网络化，实现远程控制和智能化操作。0204微型化模块化随着微电子技术的发展，机电一体化将更加微型化，实现更加精细、高效的操作和控制。随着模块化技术的发展，机电一体化将更加模块化，实现更加灵活、高效的系统集成和操作。02执行机构的基本结构机械结构传动系统导向系统包括齿轮、链条、皮带等，用于传递运动和如导轨、轴承等，用于确定运动轨迹和方向。动力。执行元件辅助部件如马达、丝杠等，将输入转化为机械运动。如润滑系统、冷却系统等，保障机械运行安全。控制系统输入设备控制器如按钮、传感器等，接收操作指令。如PLC、单片机等，处理输入信号并生成控制指令。输出设备通讯接口如继电器、电磁阀等，执行控制指令。实现设备间信息交换。传感器系统位移传感器速度传感器监测位置变化。监测运动速度。压力传感器温度传感器监测负载压力。监测设备温度。03执行机构的种类及特点电动执行机构总结词电动执行机构是将电能转换为机械能，通过电动装置的旋转或直线运动来驱动执行机构。详细描述电动执行机构具有精度高、调速范围广、控制简单、响应快等优点，但同时也存在功率密度低、能耗高等问题。常见的电动执行机构包括电动调节阀、电动执行器等。气动执行机构总结词气动执行机构是以压缩空气为动力源，通过气动装置将压缩空气转换为机械能来驱动执行机构。详细描述气动执行机构具有结构简单、可靠性高、耐高温、耐腐蚀等优点，因此在工业自动化领域应用广泛。但是，气动执行机构也存在调速范围窄、精度低等问题。常见的气动执行机构包括气动调节阀、气动执行器等。液压执行机构总结词液压执行机构是以液压油为动力源，通过液压装置将液压油的压力转换为机械能来驱动执行机构。详细描述液压执行机构具有功率密度高、推力大、响应快等优点，因此在重型设备及大型机械中应用较多。但是，液压执行机构也存在维护成本高、易泄漏等问题。常见的液压执行机构包括液压缸、液压马达等。混合执行机构总结词详细描述混合执行机构是结合电动、气动和/或液压执行机构的优点，以实现更高效、更灵活的自动化控制。混合执行机构可以同时具有多种动力源，如电动和气动、电动和液压等，以实现不同场合的最佳控制效果。混合执行机构结构复杂，但具有更高的灵活性和适应性，适用于复杂控制系统和特殊应用场景。常见的混合执行机构包括电动-气动调节阀、电动-液压执行器等。VS04执行机构的选型与应用执行机构的选型原则根据所需动作和负载特性选择01根据实际应用的需要，选择满足行程、力矩、精度等要求的执行机构。考虑环境因素0203根据工作环境的温度、湿度、尘埃、腐蚀等条件选择合适的执行机构。确定性能参数根据系统的控制要求，确定执行机构的性能参数，如速度、加速度、运行时间等。执行机构的应用场合010203工业自动化生产线机器人航空航天在生产线中作为机械手、夹具等执行机构，实现物体的搬运、装配、检测等任务...
