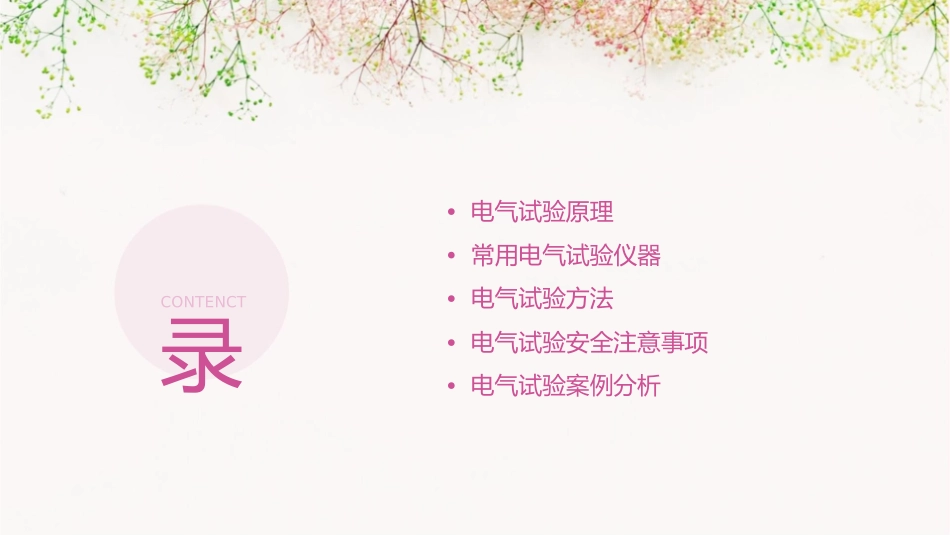

电气试验原理及常用仪器通用课件•电气试验原理•常用电气试验仪器•电气试验方法CONTENCT录•电气试验安全注意事项•电气试验案例分析01电气试验原理电气试验的基本概念电气试验的定义电气试验是电力系统中的一项重要工作，通过对电气设备进行各种试验，检测其性能和绝缘状态，以确保设备安全可靠运行。电气试验的重要性电气试验是保障电力系统安全稳定运行的重要手段，通过及时发现并处理设备存在的隐患，可以避免发生设备损坏、停电等事故。电气试验的分类电气试验按试验性质分为绝缘试验、特性试验、交接验收试验和预防性试验等。电气试验的分类01020304绝缘试验特性试验交接验收试验预防性试验通过施加高压电场，检测设备的绝缘性能，如耐压试验、泄漏电流试验等。检测设备的电气性能，如变压在设备安装完成后进行，检测定期对设备进行检测和试验，及时发现并处理设备存在的隐患。器变比、断路器分合闸时间等。设备的性能和运行状态是否符合要求。电气试验的原理及应用绝缘电阻测试耐压试验通过测量设备的绝缘电阻，评估其绝缘性能，预防设备发生绝缘故障。通过施加高于设备正常工作电压的电压，检测设备的绝缘强度，预防设备在高电压下发生击穿。介质损耗角正切值测试频域分析法通过测量介质损耗角正切值，评估设备的绝缘性能，发现设备存在的局部放电等隐患。通过分析设备的频率响应特性，检测设备的电气性能和机械性能，发现设备存在的隐患和缺陷。02常用电气试验仪器示波器02示波器是一种常用的电子测量仪器，用于测量和显示电信号的波形。示波器通常由一个显示屏幕和一个或多个通道组成，每个通道可以独立接收和显示一个信号。0103示波器的主要参数包括带宽、采样率和分辨率等，这些参数决定了示波器的测量精度和性能。电压表当电压通过电压表时，会产生电流，电流表的指针会指示出电流的大小，从而间接指示出电压的大小。电压表是用来测量电压的仪表，通常由一个高电阻和一个电流表组成。电压表的准确度取决于电阻的精度和电流表的灵敏度。电流表电流表是用来测量电流的仪表，通常由一个低电阻和一个电压表组成。0102当电流通过电流表时，会产生电压，电压表的指针会指示出电压的大小，从而间接指示出电流的大小。03电流表的准确度取决于电阻的精度和电压表的灵敏度。功率表功率表是用来测量电功率的仪表，通常由一个电压表和一个电流表组成。功率表的原理是根据功率的定义（功率=电压×电流）来计算电功率。功率表的准确度取决于电压表和电流表的准确度。电阻箱电阻箱是一种用于测量和调节电阻的仪器，通常由一个可调节的电阻器和一组固定的电阻组成。通过调节电阻箱的电阻值，可以模拟不同的电路条件，用于测试和调试电路。电阻箱的主要参数包括电阻值的范围、精度和稳定性等。03电气试验方法绝缘电阻试验总结词通过测量设备绝缘电阻来评估其绝缘性能的试验方法。详细描述绝缘电阻试验是评估电气设备绝缘性能的重要手段，通过测量设备在直流电压作用下的电阻值，可以判断设备的绝缘材料、结构以及工艺等方面的质量。该试验通常在设备出厂前和运行中进行，以预防设备因绝缘问题而发生故障。耐压试验总结词通过施加高电压来检测设备绝缘材料耐受电压能力的试验方法。详细描述耐压试验是评估电气设备绝缘性能的重要手段之一，通过施加高于正常工作电压的试验电压，检测设备的绝缘材料是否能够承受高电压而不发生击穿或闪络现象。该试验通常在设备出厂前和运行中进行，以确保设备在正常工作电压下能够安全运行。泄漏电流试验总结词测量设备在正常工作电压下，通过绝缘材料的泄漏电流的试验方法。详细描述泄漏电流试验是一种评估电气设备绝缘性能的重要手段，通过测量设备在正常工作电压下通过绝缘材料的泄漏电流，可以判断设备的绝缘性能以及是否存在潜在的绝缘故障。该试验通常在设备出厂前和运行中进行，以确保设备在正常工作电压下能够安全运行。介质损耗角正切值试验总结词通过测量介质损耗角正切值来评估设备绝缘性能的试验方法。详细描述介质损耗角正切值试验是一种评估电气设备绝缘性能的重要手段，通过测量设备的介质损耗角正切值，可以判断设备的绝缘性能以及是...
