落地扣件式钢管脚手架搭设及拆除施工方案VIP免费

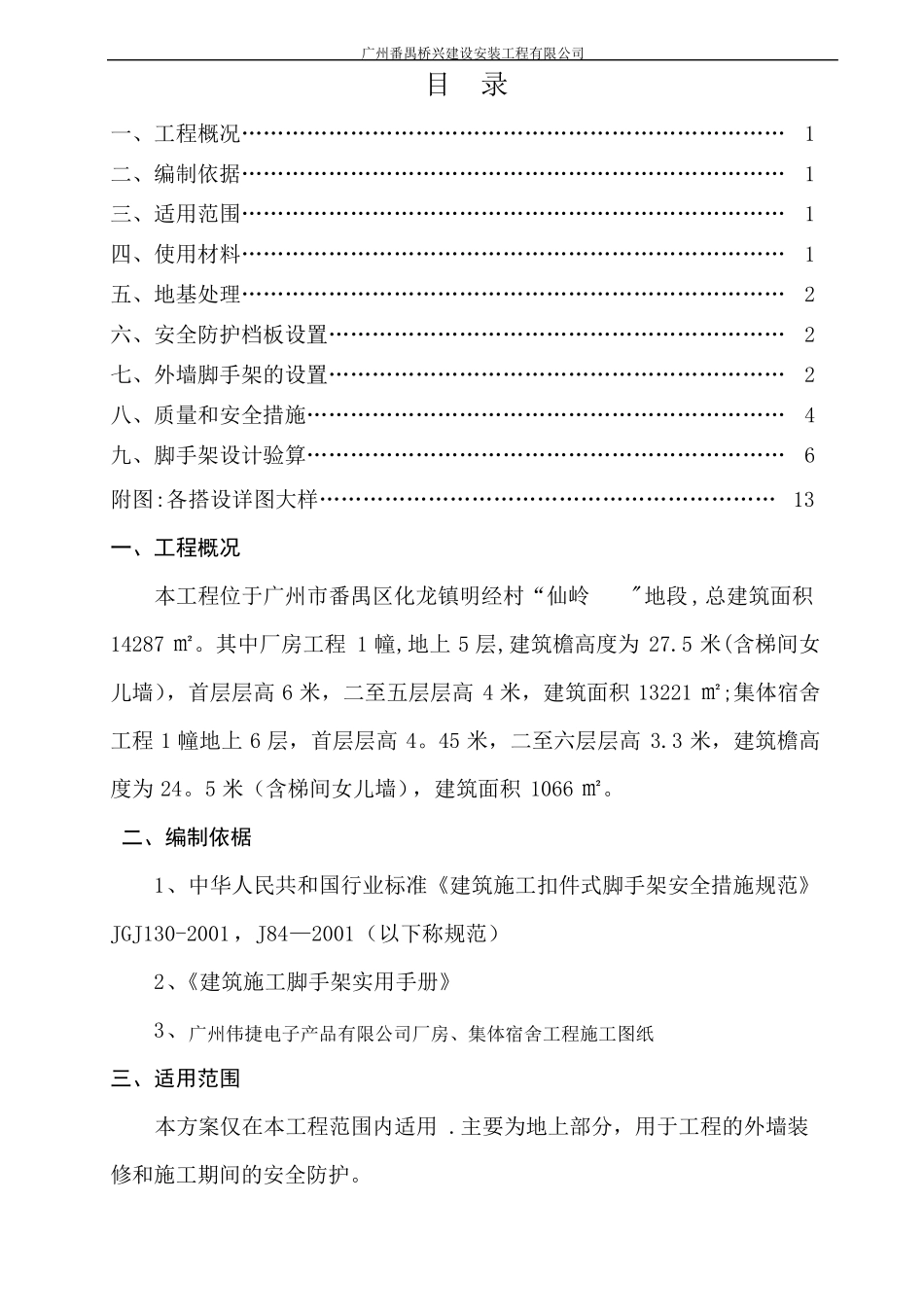

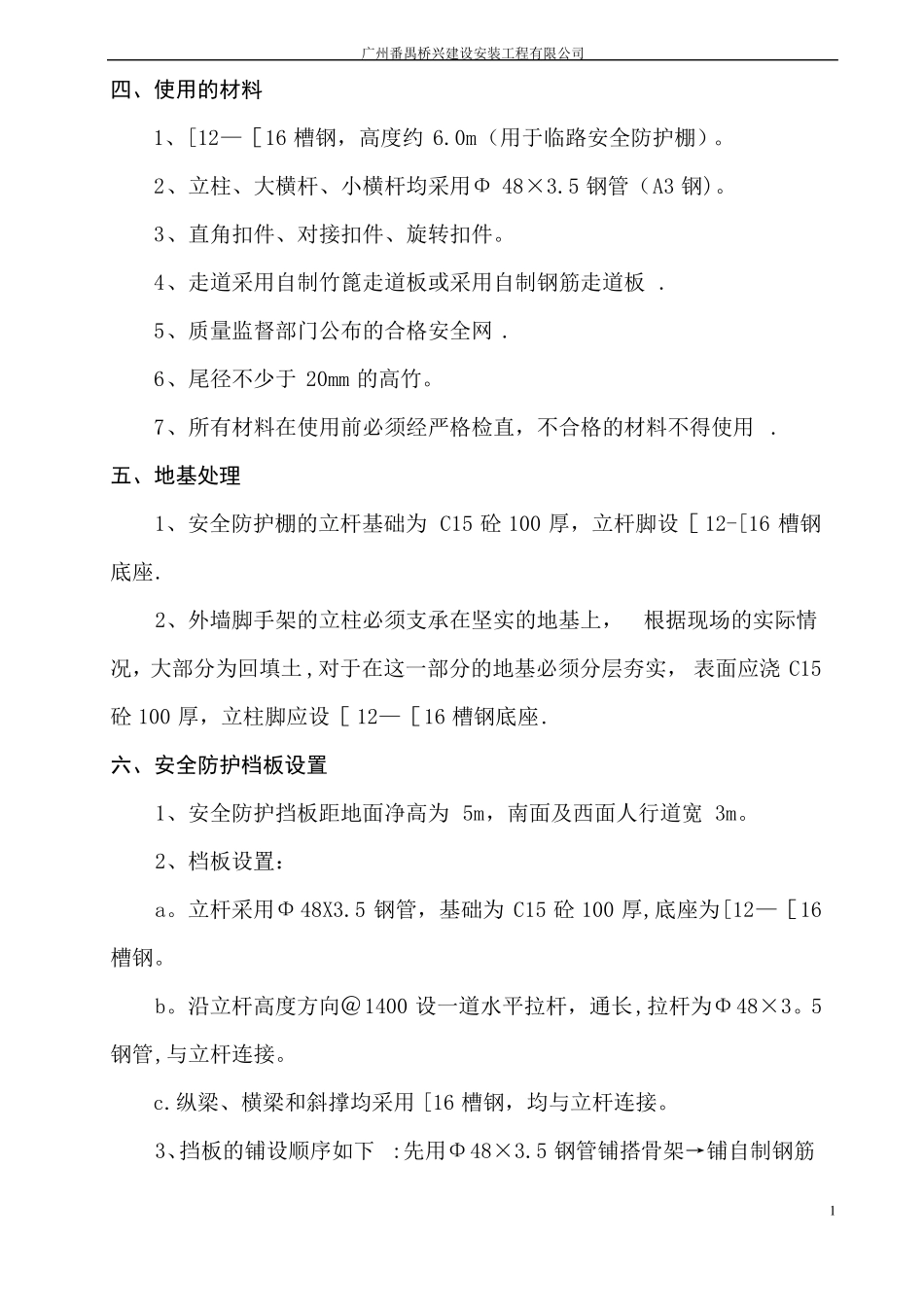

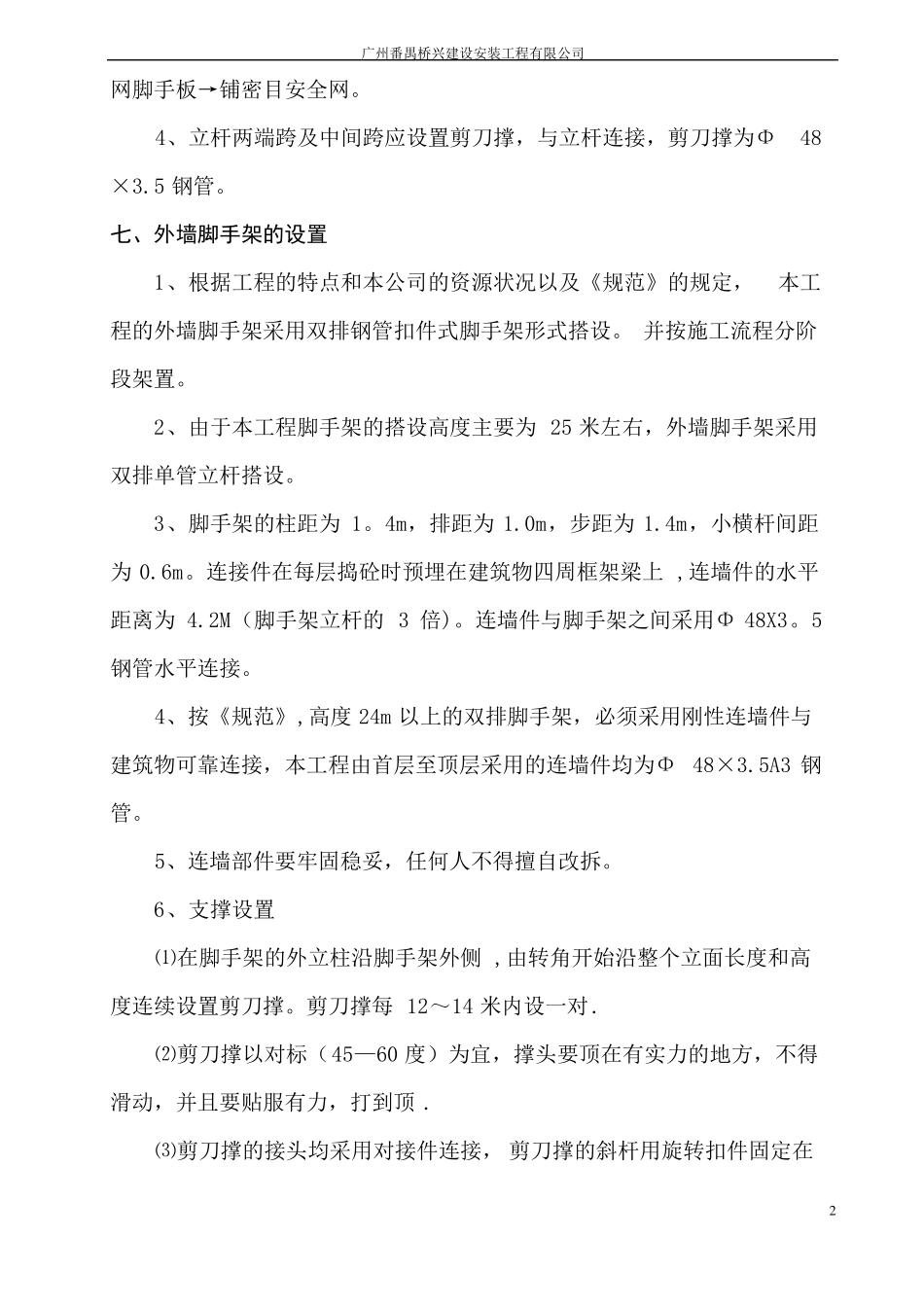

广州番禺桥兴建设安装工程有限公司目录一、工程概况…………………………………………………………………1二、编制依据…………………………………………………………………1三、适用范围…………………………………………………………………1四、使用材料…………………………………………………………………1五、地基处理…………………………………………………………………2六、安全防护档板设置………………………………………………………2七、外墙脚手架的设置………………………………………………………2八、质量和安全措施…………………………………………………………4九、脚手架设计验算…………………………………………………………6附图:各搭设详图大样………………………………………………………13一、工程概况本工程位于广州市番禺区化龙镇明经村“仙岭"地段,总建筑面积14287㎡。其中厂房工程1幢,地上5层,建筑檐高度为27.5米(含梯间女儿墙），首层层高6米，二至五层层高4米，建筑面积13221㎡;集体宿舍工程1幢地上6层，首层层高4。45米，二至六层层高3.3米，建筑檐高度为24。5米（含梯间女儿墙），建筑面积1066㎡。二、编制依椐1、中华人民共和国行业标准《建筑施工扣件式脚手架安全措施规范》JGJ130-2001，J84—2001（以下称规范）2、《建筑施工脚手架实用手册》3、广州伟捷电子产品有限公司厂房、集体宿舍工程施工图纸三、适用范围本方案仅在本工程范围内适用.主要为地上部分，用于工程的外墙装修和施工期间的安全防护。广州番禺桥兴建设安装工程有限公司四、使用的材料1、[12—［16槽钢，高度约6.0m（用于临路安全防护棚）。2、立柱、大横杆、小横杆均采用Φ48×3.5钢管（A3钢)。3、直角扣件、对接扣件、旋转扣件。4、走道采用自制竹篦走道板或采用自制钢筋走道板.5、质量监督部门公布的合格安全网.6、尾径不少于20mm的高竹。7、所有材料在使用前必须经严格检直，不合格的材料不得使用.五、地基处理1、安全防护棚的立杆基础为C15砼100厚，立杆脚设［12-[16槽钢底座.2、外墙脚手架的立柱必须支承在坚实的地基上，根据现场的实际情况，大部分为回填土,对于在这一部分的地基必须分层夯实，表面应浇C15砼100厚，立柱脚应设［12—［16槽钢底座.六、安全防护档板设置1、安全防护挡板距地面净高为5m，南面及西面人行道宽3m。2、档板设置：a。立杆采用Φ48X3.5钢管，基础为C15砼100厚,底座为[12—［16槽钢。b。沿立杆高度方向＠1400设一道水平拉杆，通长,拉杆为Φ48×3。5钢管,与立杆连接。c.纵梁、横梁和斜撑均采用[16槽钢，均与立杆连接。3、挡板的铺设顺序如下:先用Φ48×3.5钢管铺搭骨架→铺自制钢筋1广州番禺桥兴建设安装工程有限公司网脚手板→铺密目安全网。4、立杆两端跨及中间跨应设置剪刀撑，与立杆连接，剪刀撑为Φ48×3.5钢管。七、外墙脚手架的设置1、根据工程的特点和本公司的资源状况以及《规范》的规定，本工程的外墙脚手架采用双排钢管扣件式脚手架形式搭设。并按施工流程分阶段架置。2、由于本工程脚手架的搭设高度主要为25米左右，外墙脚手架采用双排单管立杆搭设。3、脚手架的柱距为1。4m，排距为1.0m，步距为1.4m，小横杆间距为0.6m。连接件在每层捣砼时预埋在建筑物四周框架梁上,连墙件的水平距离为4.2M（脚手架立杆的3倍)。连墙件与脚手架之间采用Φ48X3。5钢管水平连接。4、按《规范》,高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接，本工程由首层至顶层采用的连墙件均为Φ48×3.5A3钢管。5、连墙部件要牢固稳妥，任何人不得擅自改拆。6、支撑设置⑴在脚手架的外立柱沿脚手架外侧,由转角开始沿整个立面长度和高度连续设置剪刀撑。剪刀撑每12～14米内设一对.⑵剪刀撑以对标（45—60度）为宜，撑头要顶在有实力的地方，不得滑动，并且要贴服有力，打到顶.⑶剪刀撑的接头均采用对接件连接，剪刀撑的斜杆用旋转扣件固定在2广州番禺桥兴建设安装工程有限公司与之相交的横向水平杆的伸出端或立柱上。⑷当脚手架需留设洞口时，洞口两侧要增加横向支撑，横向支撑的斜杆在1~2步内，由底至顶呈之字形连续布置,斜杆采用旋转扣件固定在与...
