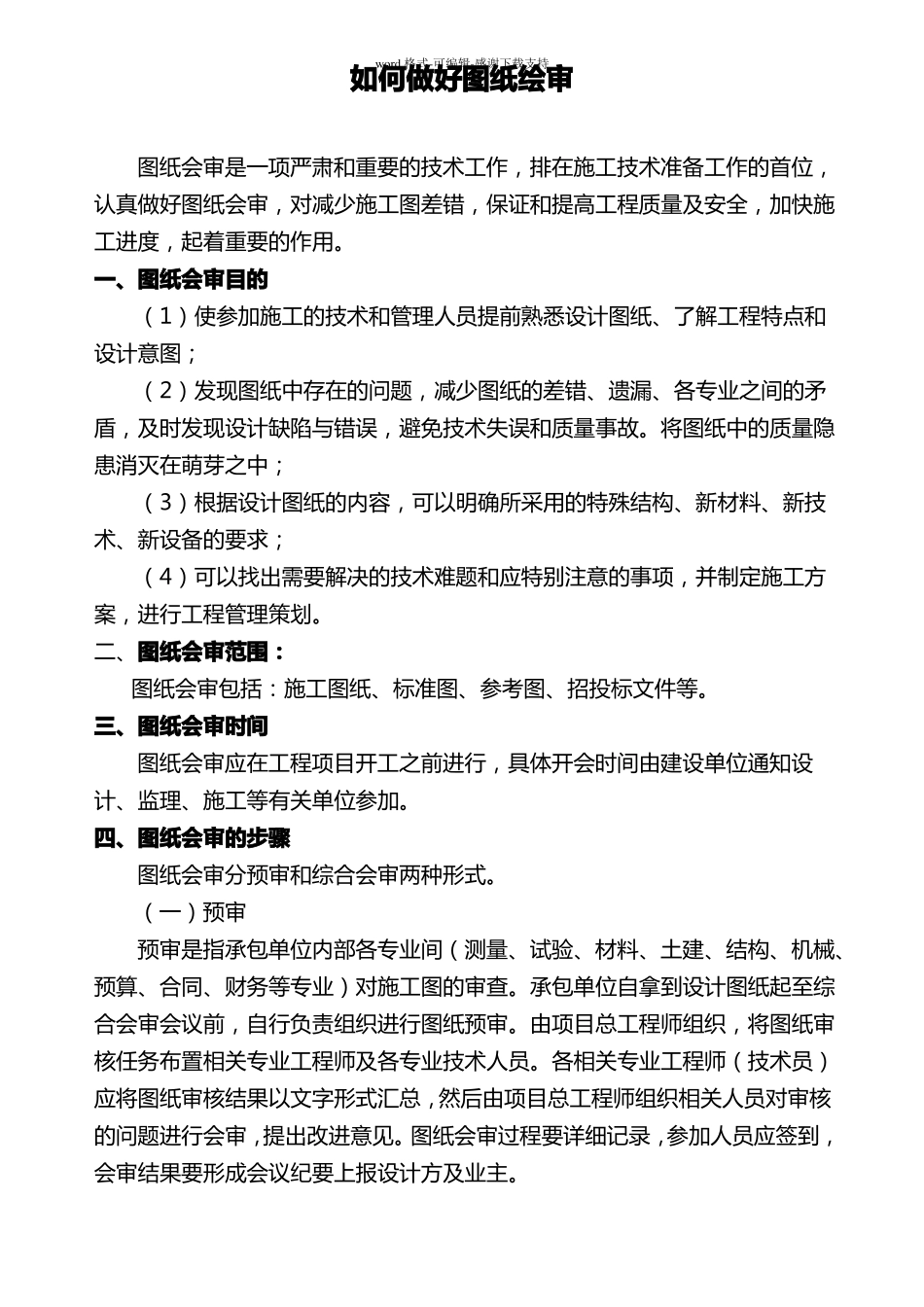

word格式-可编辑-感谢下载支持如何做好图纸绘审图纸会审是一项严肃和重要的技术工作，排在施工技术准备工作的首位，认真做好图纸会审，对减少施工图差错，保证和提高工程质量及安全，加快施工进度，起着重要的作用。一、图纸会审目的（1）使参加施工的技术和管理人员提前熟悉设计图纸、了解工程特点和设计意图；（2）发现图纸中存在的问题，减少图纸的差错、遗漏、各专业之间的矛盾，及时发现设计缺陷与错误，避免技术失误和质量事故。将图纸中的质量隐患消灭在萌芽之中；（3）根据设计图纸的内容，可以明确所采用的特殊结构、新材料、新技术、新设备的要求；（4）可以找出需要解决的技术难题和应特别注意的事项，并制定施工方案，进行工程管理策划。二、图纸会审范围：图纸会审包括：施工图纸、标准图、参考图、招投标文件等。三、图纸会审时间图纸会审应在工程项目开工之前进行，具体开会时间由建设单位通知设计、监理、施工等有关单位参加。四、图纸会审的步骤图纸会审分预审和综合会审两种形式。（一）预审预审是指承包单位内部各专业间（测量、试验、材料、土建、结构、机械、预算、合同、财务等专业）对施工图的审查。承包单位自拿到设计图纸起至综合会审会议前，自行负责组织进行图纸预审。由项目总工程师组织，将图纸审核任务布置相关专业工程师及各专业技术人员。各相关专业工程师（技术员）应将图纸审核结果以文字形式汇总，然后由项目总工程师组织相关人员对审核的问题进行会审，提出改进意见。图纸会审过程要详细记录，参加人员应签到，会审结果要形成会议纪要上报设计方及业主。word格式-可编辑-感谢下载支持（二）综合会审综合会审是指预审完成后，在单位工程正式开工前举行，由建设单位负责组织，并分别通知设计、监理、施工等单位共同参加的会审。共同对施工单位会审中提出的问题在会议上协商解决，由设计单位统一对有关问题进行澄清和解释，并形成纪要，参加单位共同会签，作为与设计文件同时使用的技术文件和指导施工的依据，以及进行工程结算的依据。五、图纸会审参加人员(1)建设单位：现场负责人和有关技术人员；(2)监理单位：项目总监、副总监及各专业监理工程师；(3)设计单位：设计院总工程师、项目负责人及各专业设计代表；(4)施工单位：项目经理、项目副经理、项目总工程师、各专业技术负责人及其他相关人员。(5)其他单位：如政府相关部门质检站、消防、环保等。六、图纸会审的记录图纸会审后，会审组织者应将会审中提出的有关设计问题、需及时解决的建议做好详细的记录。形成正式会审纪要，作为施工文件的组成部分。图纸会审记录的主要内容有：①工程项目名称（分阶段会审时要标明分项工程阶段）。②参加会审的单位（要全称）及其人员名字。③会审地点（地点要具体），会审时间（年、月、日）。④建设单位和施工单位对设计图纸提出存在的矛盾、问题、由设计单位予以答复修改的。（要注明图别、图号，必要时要附图说明）⑤施工单位为便于施工，施工安全或建筑材料等问题要求设计单位修改部分设计的会商结果与解决方法。（要注明图别、图号，必要时附图说明）⑥会审中尚未得到解决或需要进一步商讨的问题。⑦列出参加会审单位名称，并签字、盖章后生效。七、会审记录的发送图纸会审记录由设计单位下发正式文件，并经相关人员签字、盖章确认。然后由监理单位转发给各相关单位，作为施工使用及列入工程档案的一部分。八、图纸会审的主要内容word格式-可编辑-感谢下载支持1、设计文件的编制必须是有资质的设计单位进行的，在图纸会审时首先要看是否无证设计或越级设计；图纸是否经设计单位各级人员正式签署，是否通过施工图纸审查机构审查；2、根据设计图纸的内容，确定应收集的技术资料、标准、国家规范、实验规程等内容，做好技术保障工作；3、检查施工图纸的份数及说明资料是否齐全、清楚、明确；如有欠缺，有无分期供图时间表；4、核对图纸目录，检查图纸页数是否足够，有没有缺页现象；5、施工图中所列的各种标准（通用）图、参考图，承包单位是否具备；有无过时作废情况；6、审核图纸中的控制测量数据是否准确，是否有设计单位交底的数据资料，是否已经...
