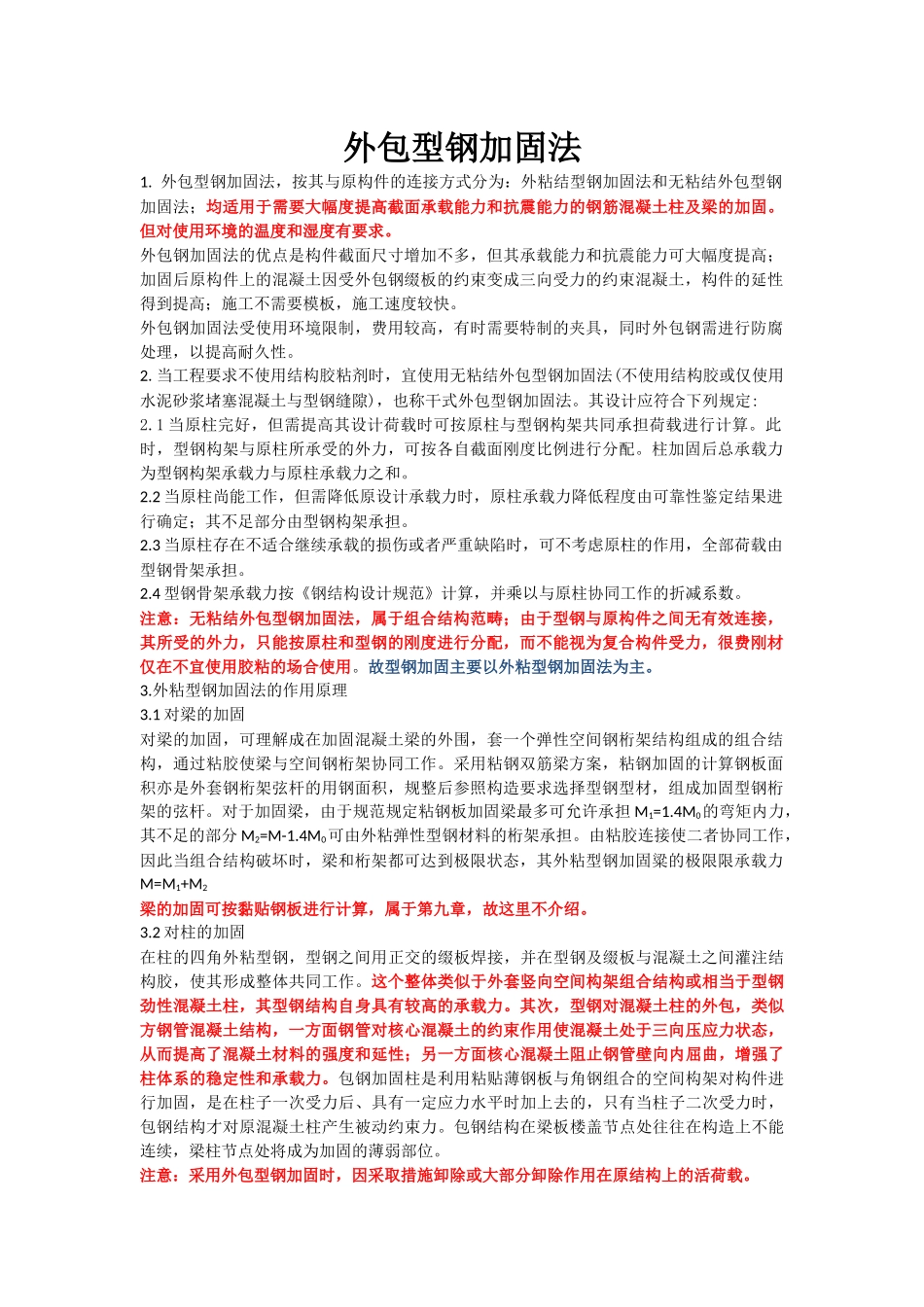

外包型钢加固法VIP免费

外包型钢加固法1.外包型钢加固法，按其与原构件的连接方式分为：外粘结型钢加固法和无粘结外包型钢加固法；均适用于需要大幅度提高截面承载能力和抗震能力的钢筋混凝土柱及梁的加固。但对使用环境的温度和湿度有要求。外包钢加固法的优点是构件截面尺寸增加不多，但其承载能力和抗震能力可大幅度提高；加固后原构件上的混凝土因受外包钢缀板的约束变成三向受力的约束混凝土，构件的延性得到提高；施工不需要模板，施工速度较快。外包钢加固法受使用环境限制，费用较高，有时需要特制的夹具，同时外包钢需进行防腐处理，以提高耐久性。2.当工程要求不使用结构胶粘剂时，宜使用无粘结外包型钢加固法(不使用结构胶或仅使用水泥砂浆堵塞混凝土与型钢缝隙)，也称干式外包型钢加固法。其设计应符合下列规定:2.1当原柱完好，但需提高其设计荷载时可按原柱与型钢构架共同承担荷载进行计算。此时，型钢构架与原柱所承受的外力，可按各自截面刚度比例进行分配。柱加固后总承载力为型钢构架承载力与原柱承载力之和。2.2当原柱尚能工作，但需降低原设计承载力时，原柱承载力降低程度由可靠性鉴定结果进行确定；其不足部分由型钢构架承担。2.3当原柱存在不适合继续承载的损伤或者严重缺陷时，可不考虑原柱的作用，全部荷载由型钢骨架承担。2.4型钢骨架承载力按《钢结构设计规范》计算，并乘以与原柱协同工作的折减系数。注意：无粘结外包型钢加固法，属于组合结构范畴；由于型钢与原构件之间无有效连接，其所受的外力，只能按原柱和型钢的刚度进行分配，而不能视为复合构件受力，很费刚材仅在不宜使用胶粘的场合使用。故型钢加固主要以外粘型钢加固法为主。3.外粘型钢加固法的作用原理3.1对梁的加固对梁的加固，可理解成在加固混凝土梁的外围，套一个弹性空间钢桁架结构组成的组合结构，通过粘胶使梁与空间钢桁架协同工作。采用粘钢双筋梁方案，粘钢加固的计算钢板面积亦是外套钢桁架弦杆的用钢面积，规整后参照构造要求选择型钢型材，组成加固型钢桁架的弦杆。对于加固梁，由于规范规定粘钢板加固梁最多可允许承担M1=1.4M0的弯矩内力，其不足的部分M2=M-1.4M0可由外粘弹性型钢材料的桁架承担。由粘胶连接使二者协同工作，因此当组合结构破坏时，梁和桁架都可达到极限状态，其外粘型钢加固粱的极限限承载力M=M1+M2梁的加固可按黏贴钢板进行计算，属于第九章，故这里不介绍。3.2对柱的加固在柱的四角外粘型钢，型钢之间用正交的缀板焊接，并在型钢及缀板与混凝土之间灌注结构胶，使其形成整体共同工作。这个整体类似于外套竖向空间构架组合结构或相当于型钢劲性混凝土柱，其型钢结构自身具有较高的承载力。其次，型钢对混凝土柱的外包，类似方钢管混凝土结构，一方面钢管对核心混凝土的约束作用使混凝土处于三向压应力状态，从而提高了混凝土材料的强度和延性；另一方面核心混凝土阻止钢管壁向内屈曲，增强了柱体系的稳定性和承载力。包钢加固柱是利用粘贴薄钢板与角钢组合的空间构架对构件进行加固，是在柱子一次受力后、具有一定应力水平时加上去的，只有当柱子二次受力时，包钢结构才对原混凝土柱产生被动约束力。包钢结构在梁板楼盖节点处往往在构造上不能连续，梁柱节点处将成为加固的薄弱部位。注意：采用外包型钢加固时，因采取措施卸除或大部分卸除作用在原结构上的活荷载。4.外粘型钢加固法采用结构胶粘（如环氧树脂）结混凝土构件和型钢构架。采用这种方法进行结构加固，粘结后两者能形成共同工作的复合截面构件，因此采用这种方法不仅节约钢材，而且将获得更大承载力。所以，加固后的承载力和截面刚度按整截面计算，其截面刚度EI的近似值，可按下式计算：注意：本条所采用的截面刚度近似计算公式与精确计算公式相比，仅省略型钢绕自身轴的惯性矩，其所引起的计算误差很小，可以忽略不计。计算过程如下：5.采用外粘型钢加固钢筋混凝土轴心受压构件时，其正截面承载力计算公式如下：注意：1、查《混凝土结构设计规范》，为了保持与偏心受压构件正截面承载力计算具有可靠的近似度，在上式右端乘以0.9。（不知道为什么，求老师解答）2、考虑型钢截面对混凝土约束作用而引入的承载力提高系...
