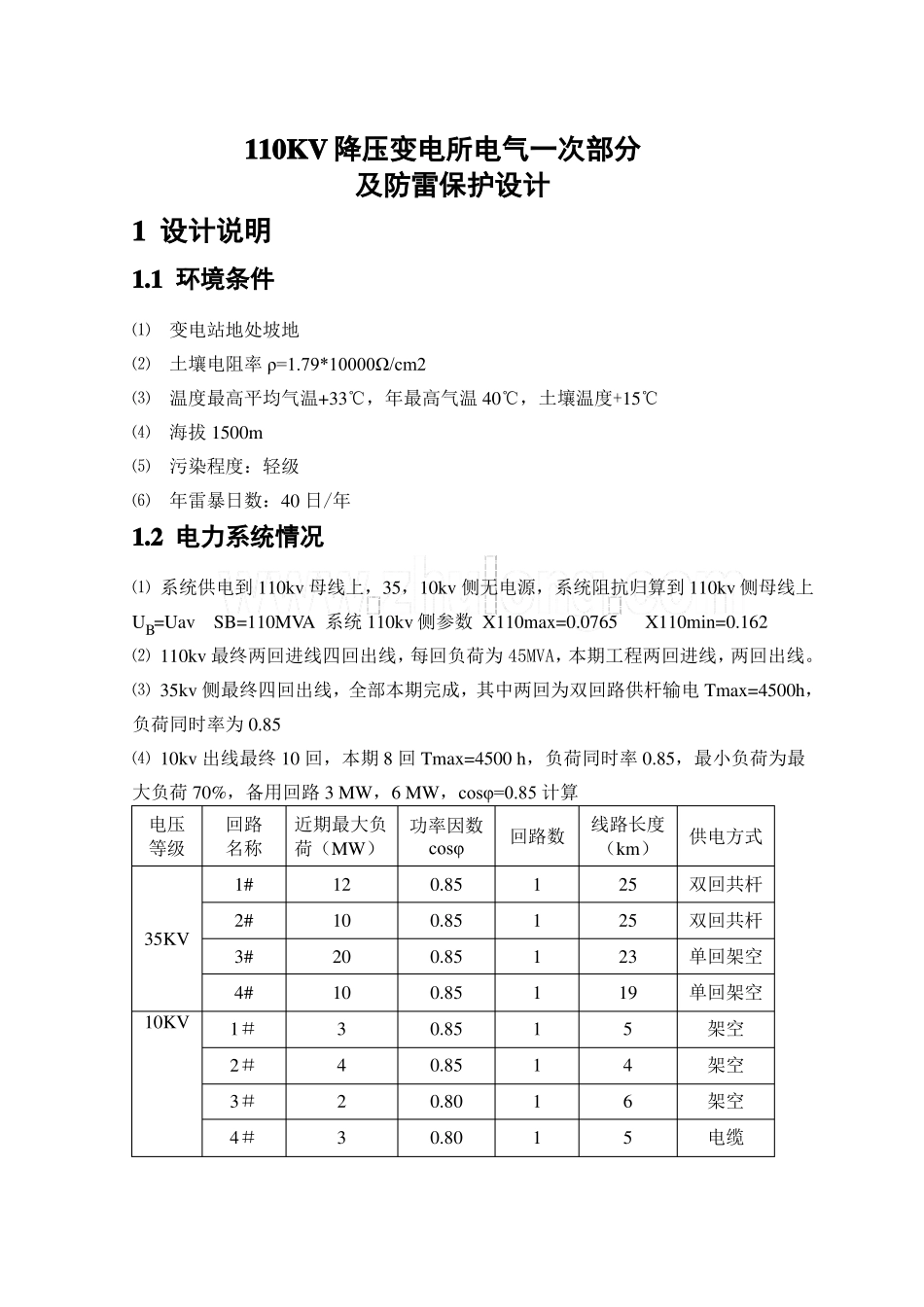

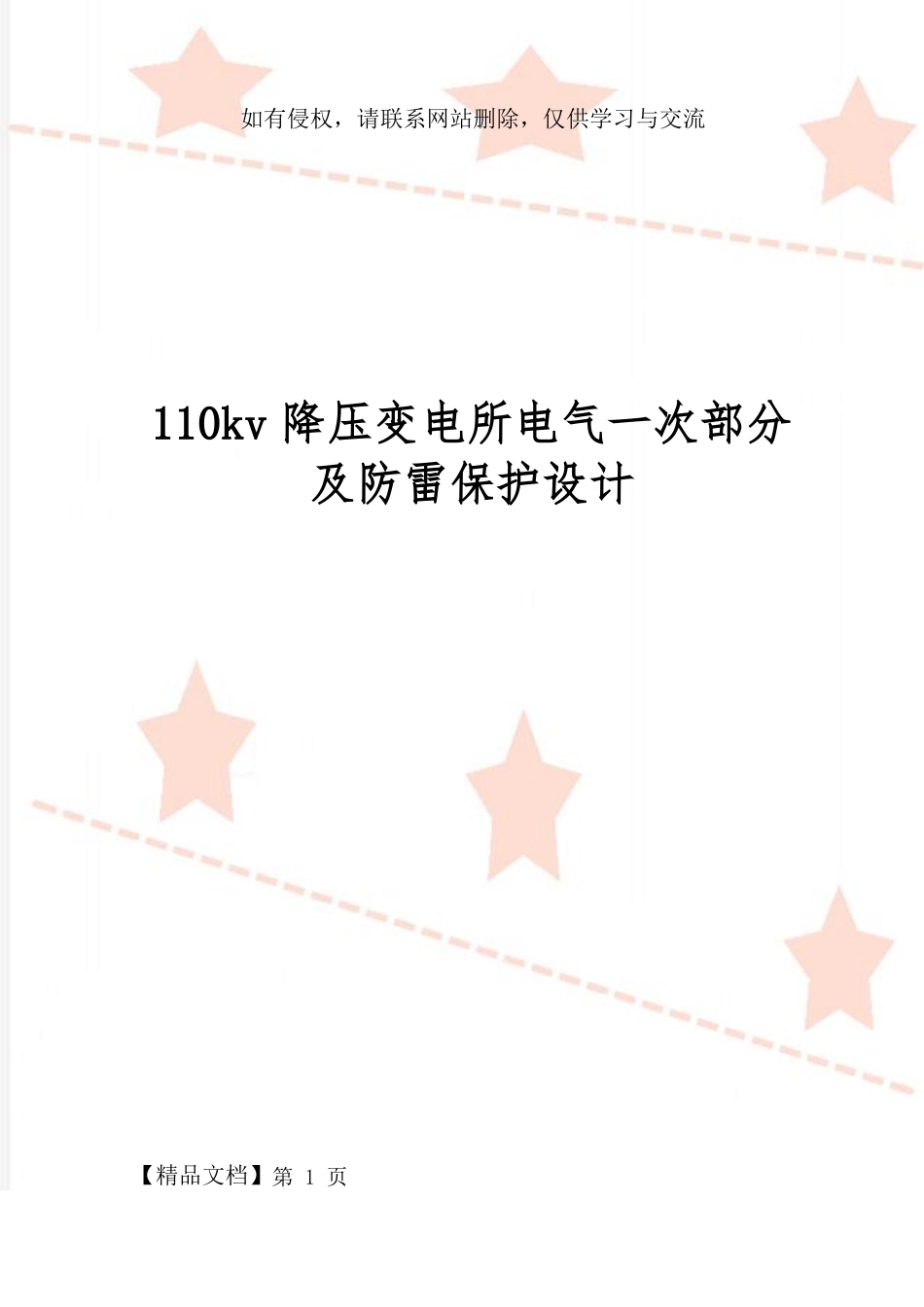

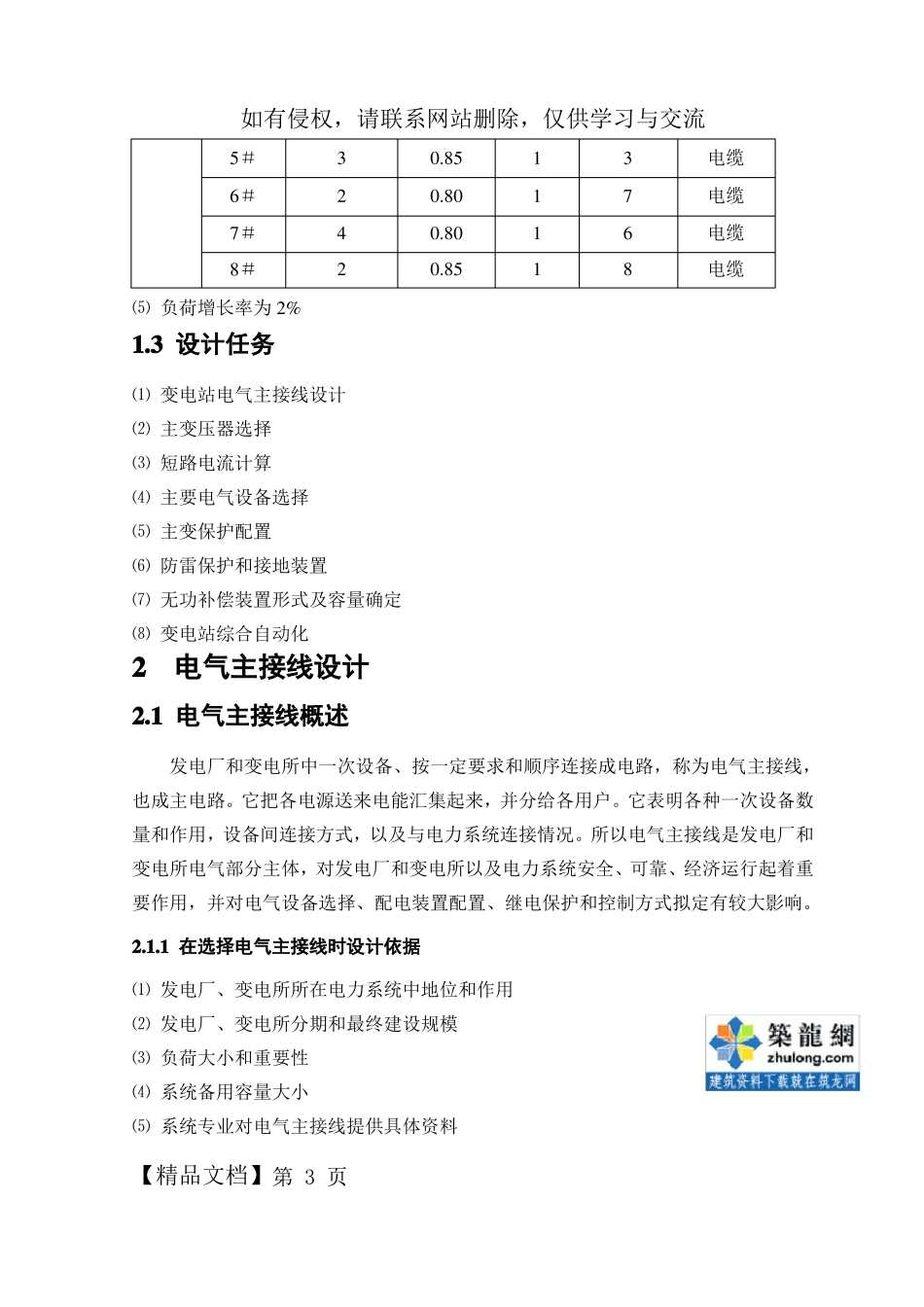

如有侵权，请联系网站删除，仅供学习与交流110kv降压变电所电气一次部分及防雷保护设计【精品文档】第1页110KV降压变电所电气一次部分及防雷保护设计1设计说明1.1环境条件⑴变电站地处坡地⑵土壤电阻率ρ=1.79*10000Ω/cm2⑶温度最高平均气温+33℃，年最高气温40℃，土壤温度+15℃⑷海拔1500m⑸污染程度：轻级⑹年雷暴日数：40日/年1.2电力系统情况⑴系统供电到110kv母线上，35，10kv侧无电源，系统阻抗归算到110kv侧母线上UB=UavSB=110MVA系统110kv侧参数X110max=0.0765X110min=0.162⑵110kv最终两回进线四回出线，每回负荷为45MVA，本期工程两回进线，两回出线。⑶35kv侧最终四回出线，全部本期完成，其中两回为双回路供杆输电Tmax=4500h，负荷同时率为0.85⑷10kv出线最终10回，本期8回Tmax=4500h，负荷同时率0.85，最小负荷为最大负荷70%，备用回路3MW，6MW，cosφ=0.85计算电压等级回路名称1#35KV2#3#4#10KV1＃2＃3＃4＃近期最大负功率因数cosφ荷（MW）1210201034230.850.850.850.850.850.850.800.80回路数11111111线路长度（km）252523195465供电方式双回共杆双回共杆单回架空单回架空架空架空架空电缆如有侵权，请联系网站删除，仅供学习与交流5＃6＃7＃8＃⑸负荷增长率为2%32420.850.800.800.8511113768电缆电缆电缆电缆1.3设计任务⑴变电站电气主接线设计⑵主变压器选择⑶短路电流计算⑷主要电气设备选择⑸主变保护配置⑹防雷保护和接地装置⑺无功补偿装置形式及容量确定⑻变电站综合自动化2电气主接线设计2.1电气主接线概述发电厂和变电所中一次设备、按一定要求和顺序连接成电路，称为电气主接线，也成主电路。它把各电源送来电能汇集起来，并分给各用户。它表明各种一次设备数量和作用，设备间连接方式，以及与电力系统连接情况。所以电气主接线是发电厂和变电所电气部分主体，对发电厂和变电所以及电力系统安全、可靠、经济运行起着重要作用，并对电气设备选择、配电装置配置、继电保护和控制方式拟定有较大影响。2.1.1在选择电气主接线时设计依据⑴发电厂、变电所所在电力系统中地位和作用⑵发电厂、变电所分期和最终建设规模⑶负荷大小和重要性⑷系统备用容量大小⑸系统专业对电气主接线提供具体资料【精品文档】第3页2.1.2主接线设计基本要求⑴可靠性⑵灵活性⑶经济性2.1.36-220KV高压配电装置基本接线有汇流母线连线：单母线、单母线分段、双母线、双母分段、增设旁母线或旁路隔离开关等。无汇流母线接线：变压器-线路单元接线、桥形接线、角形接线等。6-220KV高压配电装置接线方式，决定于电压等级及出线回路数。2.2110KV侧主接线设计110KV侧初期设计2回进线2回出线，最终2进线4回出线由《电力工程电气设计手册》第二章第二节中规定可知：110KV侧配电装置宜采用单母线分段接线方式。110KV侧采用单母线分段接线方式，有下列优点：⑴供电可靠性：当一组母线停电或故障时，不影响另一组母线供电；⑵调度灵活，任一电源消失时，可用另一电源带两段母线：⑶扩建方便；⑷在保证可靠性和灵活性基础上，较经济。故110KV侧采用单母分段连接方式。2.335KV侧主接线设计35KV侧出线回路数为4回由《电力工程电气设计手册》第二章第二节中规定可知：当35—63KV配电装置出线回路数为4—8回，采用单母分段连接，当连接电源较多，负荷较大时也可采用双母线接线。故35KV可采用单母分段连接也可采用双母线连接。2.410KV侧主接线设计10KV侧出线回路数本期为8回，最终10回由《电力工程电气设计手册》第二章第二节中规定可知：当6—10KV配电装置出线回路数为6回及以上时采用单母分段连接如有侵权，请联系网站删除，仅供学习与交流故10KV采用单母分段连接2.5主接线方案比较选择由以上可知，此变电站主接线有两种方案方案一：110KV侧采用单母分段连接方式，35KV侧采用单母分段连接，10KV侧采用单母分段连接。方案二：110KV侧采用单母分段连接方式，35KV侧采用双母线连接，10KV侧采用单母分段连接。此两种方案比较方案一110KV侧采用单母分段连接方式，供电可靠、调度灵活、扩建方便，35KV、10KV采用单母分段连线，对重要用户可从不同段引出两个回路，当一段母线发生故障，分段断路器自动将...
