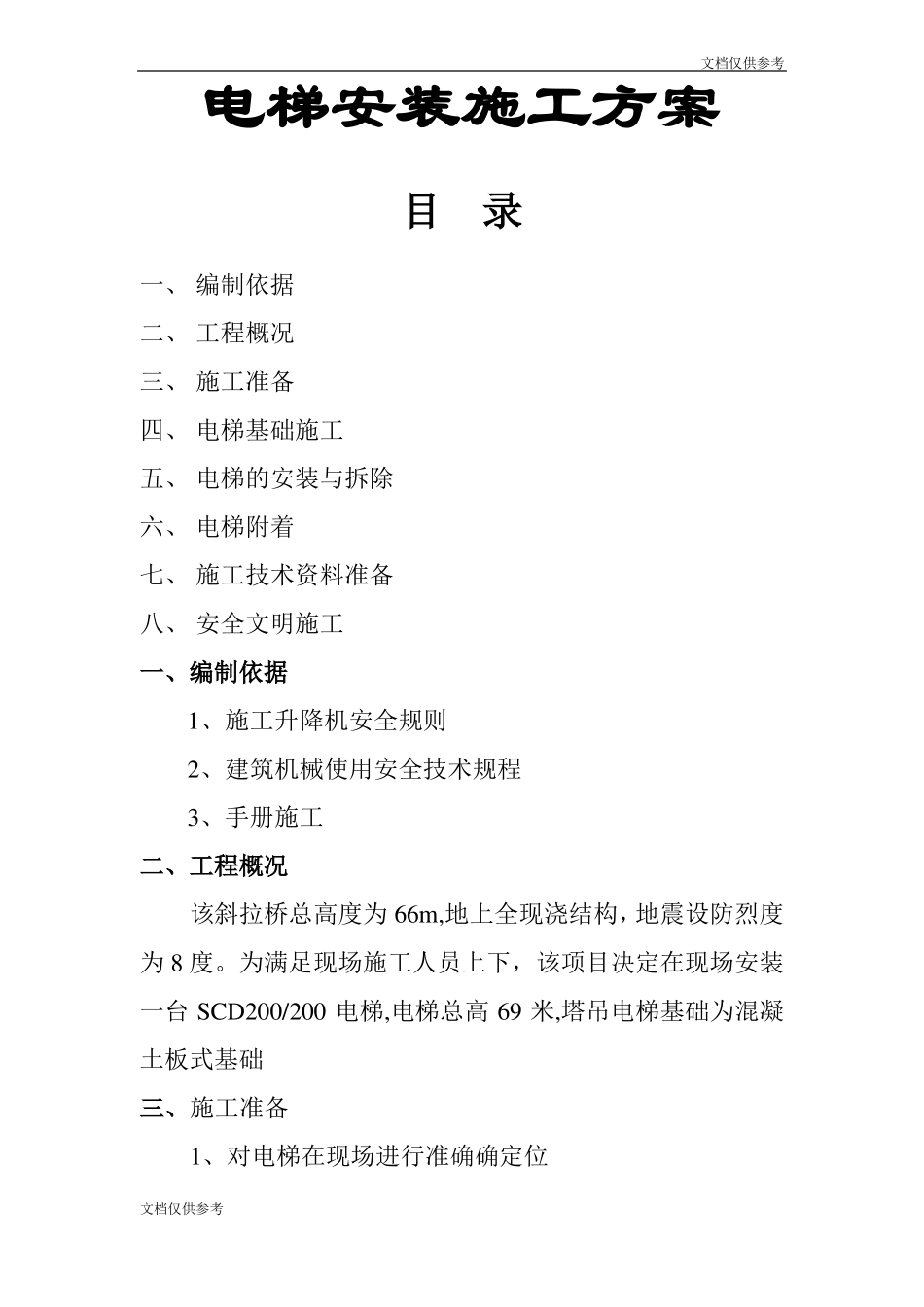

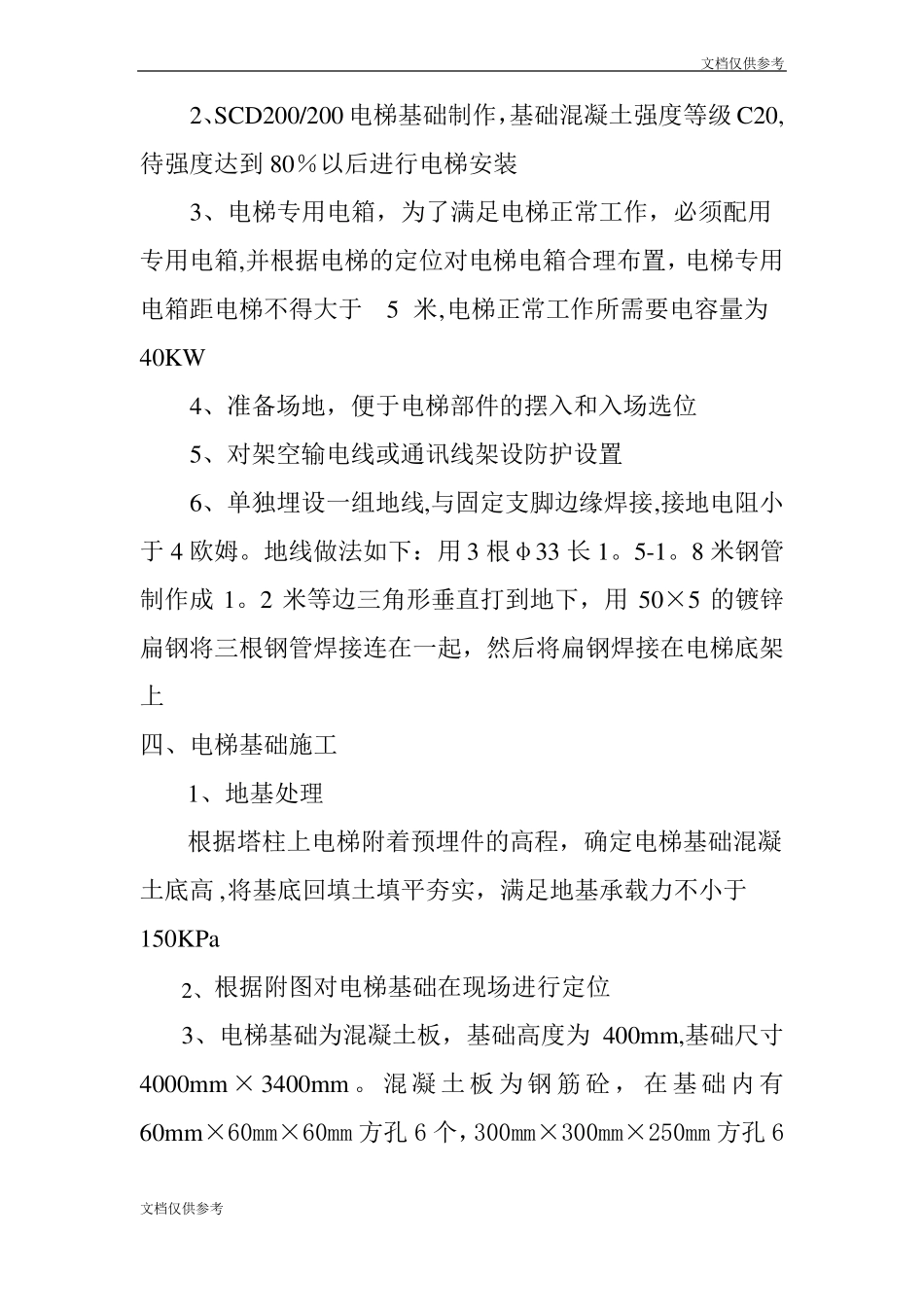

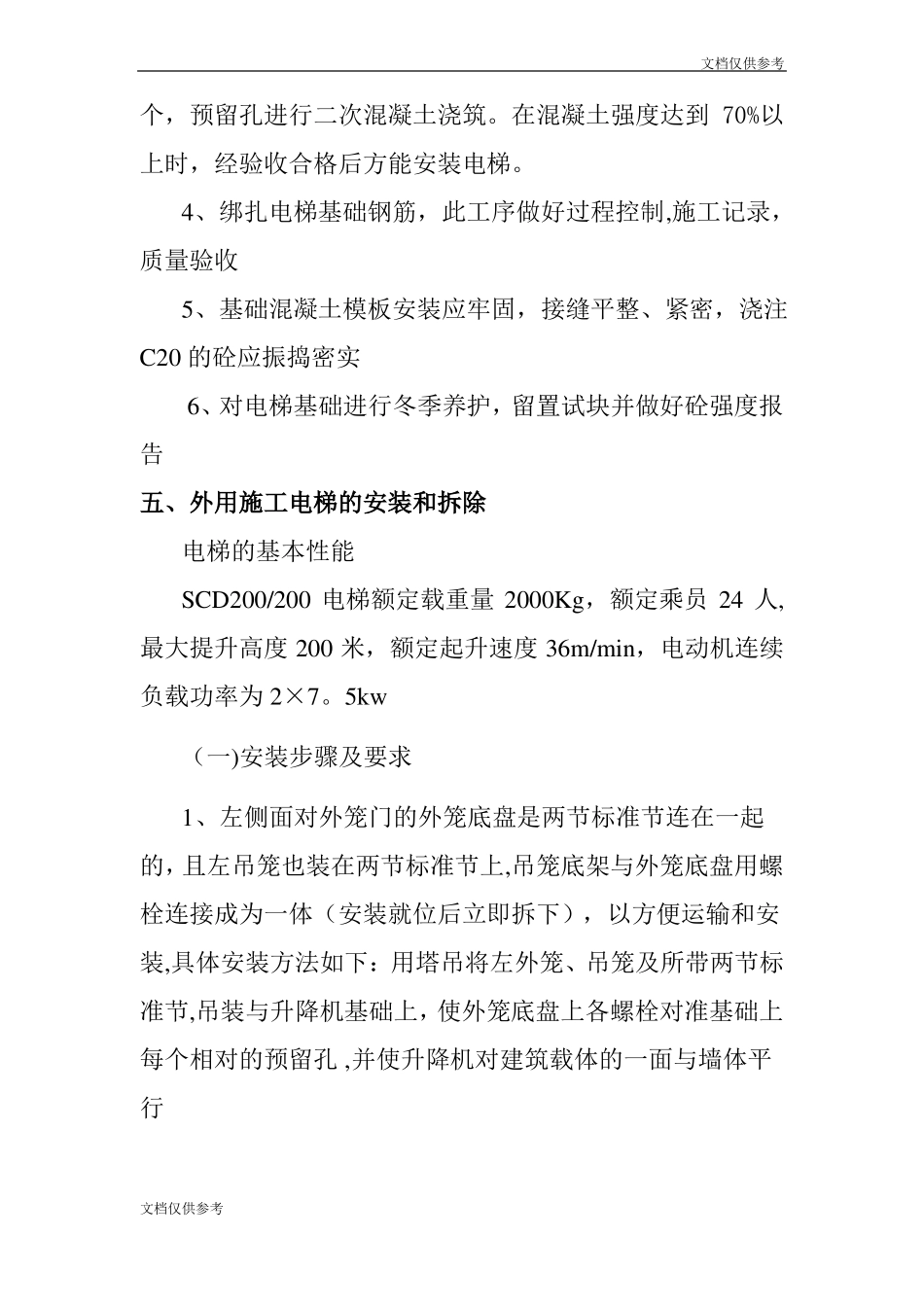

文档仅供参考电梯安装施工方案目录一、编制依据二、工程概况三、施工准备四、电梯基础施工五、电梯的安装与拆除六、电梯附着七、施工技术资料准备八、安全文明施工一、编制依据1、施工升降机安全规则2、建筑机械使用安全技术规程3、手册施工二、工程概况该斜拉桥总高度为66m,地上全现浇结构，地震设防烈度为8度。为满足现场施工人员上下，该项目决定在现场安装一台SCD200/200电梯,电梯总高69米,塔吊电梯基础为混凝土板式基础三、施工准备1、对电梯在现场进行准确确定位文档仅供参考文档仅供参考2、SCD200/200电梯基础制作，基础混凝土强度等级C20,待强度达到80％以后进行电梯安装3、电梯专用电箱，为了满足电梯正常工作，必须配用专用电箱,并根据电梯的定位对电梯电箱合理布置，电梯专用电箱距电梯不得大于5米,电梯正常工作所需要电容量为40KW4、准备场地，便于电梯部件的摆入和入场选位5、对架空输电线或通讯线架设防护设置6、单独埋设一组地线,与固定支脚边缘焊接,接地电阻小于4欧姆。地线做法如下：用3根φ33长1。5-1。8米钢管制作成1。2米等边三角形垂直打到地下，用50×5的镀锌扁钢将三根钢管焊接连在一起，然后将扁钢焊接在电梯底架上四、电梯基础施工1、地基处理根据塔柱上电梯附着预埋件的高程，确定电梯基础混凝土底高,将基底回填土填平夯实，满足地基承载力不小于150KPa2、根据附图对电梯基础在现场进行定位3、电梯基础为混凝土板，基础高度为400mm,基础尺寸4000mm×3400mm。混凝土板为钢筋砼，在基础内有60mm×60mm×60mm方孔6个，300mm×300mm×250mm方孔6文档仅供参考文档仅供参考个，预留孔进行二次混凝土浇筑。在混凝土强度达到70%以上时，经验收合格后方能安装电梯。4、绑扎电梯基础钢筋，此工序做好过程控制,施工记录，质量验收5、基础混凝土模板安装应牢固，接缝平整、紧密，浇注C20的砼应振捣密实6、对电梯基础进行冬季养护，留置试块并做好砼强度报告五、外用施工电梯的安装和拆除电梯的基本性能SCD200/200电梯额定载重量2000Kg，额定乘员24人,最大提升高度200米，额定起升速度36m/min，电动机连续负载功率为2×7。5kw（一)安装步骤及要求1、左侧面对外笼门的外笼底盘是两节标准节连在一起的，且左吊笼也装在两节标准节上,吊笼底架与外笼底盘用螺栓连接成为一体（安装就位后立即拆下），以方便运输和安装,具体安装方法如下：用塔吊将左外笼、吊笼及所带两节标准节,吊装与升降机基础上，使外笼底盘上各螺栓对准基础上每个相对的预留孔,并使升降机对建筑载体的一面与墙体平行文档仅供参考文档仅供参考2、右外笼及吊笼吊装前，应将右吊笼内两个电动机的制动器拉手撬松，并用垫块垫实,使该吊笼两个齿轮能与齿条滚动齿合,吊装时应缓缓放下,将吊笼吊入导轨架立柱，吊笼就位后将制动器复为,用M20×130螺栓将左右外笼底盘结合处连接拧紧，并及时拆下左右笼与底盘的连接螺栓.释放右吊笼各滚轮的螺栓，转动偏心轴调整滚动轮与导轨架立柱的间隙，调整后锁紧.然后释放传动板上及防坠安全器底板上的背轮,用专用的扳手转动偏心套调整背轮与齿条间隙，调整后锁紧。齿轮齿合间隙为0。2-0。5，背轮与齿条背后的间隙为0。5,各滚轮与导轨架立柱的间隙为0.53、用经纬仪测量标准节的垂直度,保证其垂直度小于两节标准节高度的1/1000，调整时可用一些不同厚度的铁片垫入外笼底盘与基础之间进行调整。调整完毕后，用混凝土将地脚螺栓浇筑在基础面的预留孔内，待混凝土达到强度后将地脚螺栓紧固4、安装检查电缆及电气装置电缆安装:供电电源箱距升降机应在5米以内，为保证供电质量,即满载运行中电压波动在380±5％的范围之内，所以引入电源截面积不应小于3×25+2×10mm2安装时：将引入电源电缆从供电电源箱接入升降机电源箱内，升降机电缆以自由状态盘入电缆筒内,不得扭扣、打结，文档仅供参考文档仅供参考电缆筒应固定在外笼底盘上，挑线架正下方电气装置的检查：电气装置在升降机出厂前已安装完毕，因此在升降机安装完毕后应做好如下检查：升降机结构、电机和电气设备的金属外壳均应良好，接地电阻不得超过4Ω用兆欧表测量电动机及电气元件对地绝缘电阻不小于1MΩ检查各安全控制开关，...
