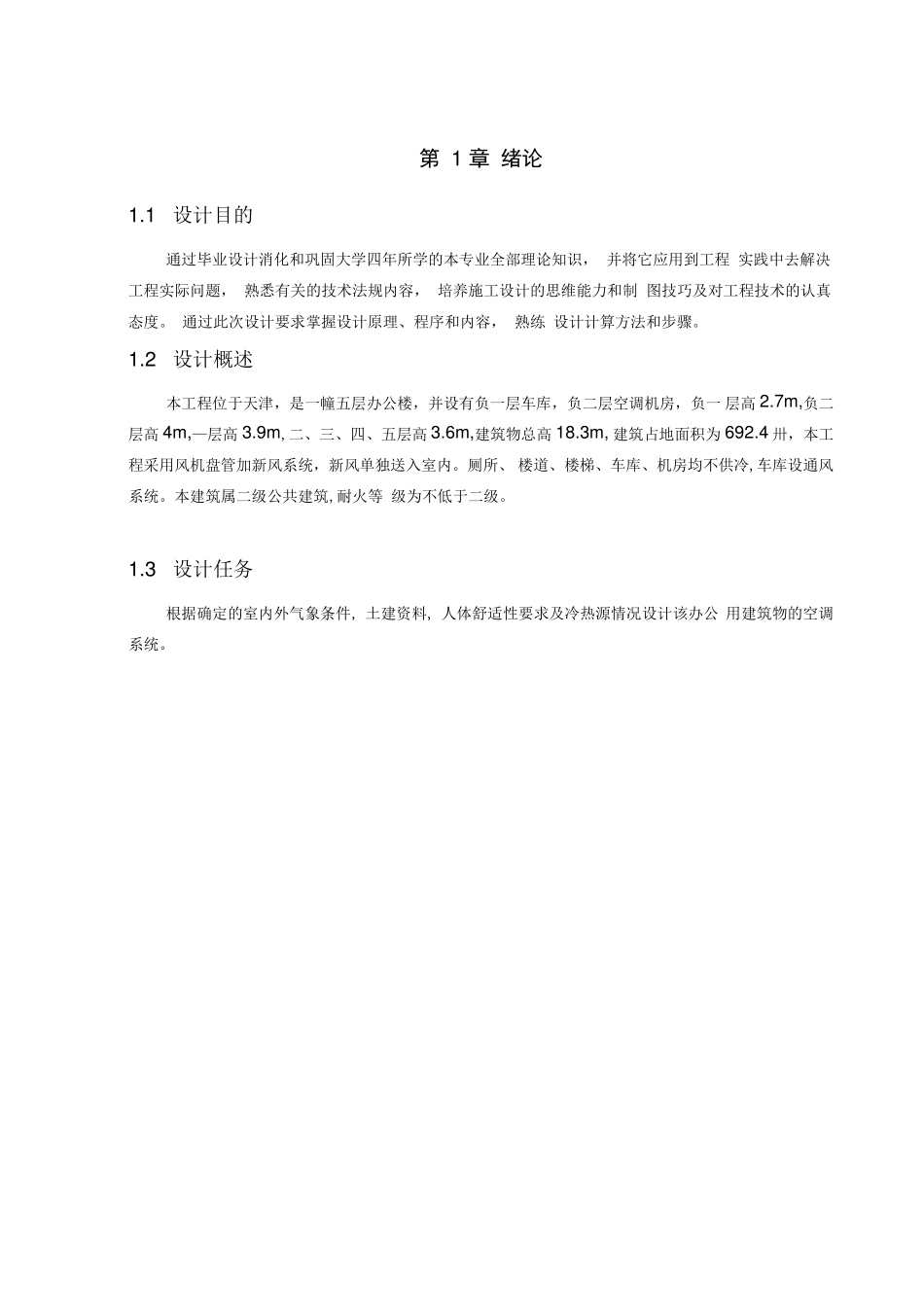

第1章绪论1.1设计目的通过毕业设计消化和巩固大学四年所学的本专业全部理论知识，并将它应用到工程实践中去解决工程实际问题，熟悉有关的技术法规内容，培养施工设计的思维能力和制图技巧及对工程技术的认真态度。通过此次设计要求掌握设计原理、程序和内容，熟练设计计算方法和步骤。1.2设计概述本工程位于天津，是一幢五层办公楼，并设有负一层车库，负二层空调机房，负一层高2.7m,负二层高4m,—层高3.9m,二、三、四、五层高3.6m,建筑物总高18.3m,建筑占地面积为692.4卅，本工程采用风机盘管加新风系统，新风单独送入室内。厕所、楼道、楼梯、车库、机房均不供冷,车库设通风系统。本建筑属二级公共建筑,耐火等级为不低于二级。1.3设计任务根据确定的室内外气象条件,土建资料,人体舒适性要求及冷热源情况设计该办公用建筑物的空调系统。第2章设计依据2.1设计任务书河北工程大学毕业设计(论文)任务书2.2设计规范及标准1.采暖通风与空气调节设计规范(GBJ50019-2003)2.房屋建筑制图统一标准(GB/T50001-2001)3.采暖通风与空气调节制图标准(GBJ114-88)2.3土建资料1.建筑物主要平、立、剖面图，如附图所示(共十四张)2.墙体、屋面构造(1)墙体外墙由外至内：，20厚水泥砂浆，240厚砖墙，20厚白灰粉刷，传热系数为1.5w/(m2k)内墙由外至内：370砖墙，20厚白灰粉刷.传热系数为1.55w/(mk)(2)屋顶由上而下：25厚预制细石混凝土(表面喷白色水泥浆)，20厚水泥砂浆找平层，青膨胀珍珠岩)，70厚现浇钢筋混凝土板，20厚内粉刷，传热系数为0.48w/(m2k)(3)门窗形式及尺寸①门表2.1门型号尺寸表设计编号M1M2M3M4M5M6M6洞口尺寸宽100018003000700120015001500(mn)高2100240032002100210021002000数量41161183481②窗采用单层金属窗框(遮阳设施为活动百叶帘)，标准玻璃，玻璃比例为80%传热系数为K=5.94w/(m2oC),其尺寸如下表2.2表2.2窗型号尺寸表设计编号C1C2C3C4C6C7C8C9厚保温层(沥125洞口尺宽1500180021001500180033001800318001700029900101001寸(mm高900数量20180026001800210010020152(5)最小传热阻的校核计算匀质多层材料组成的平壁围护结构的D值，按下式计算nnDDiR$i1i1(式2.1)式中Ri---------------各层材料的传热阻，(m2oC)/wS----------层材料的蓄热系数,w/(m2oC)材料的蓄热系数s值，可由下式求出S『；八w/(m2C)式中---------材料的比热J/(kg.oC_)G(式2.2,3P----材料的密度，kg/m入-----材料的导热系数，w/(m2oC)Z-------------温度波动周期，S一般取24h=8640(计算)材料的蓄热系数S值，也可由设计手册查出。①外墙查得水泥砂浆砖墙白灰粉刷nnS2=20mmS2=3.56w/(m2oC)Si=240mmSi=10.12w/(m2oC)S4=20mms4=10.79w/(m2oC)i1i入2=0.22w/(nnoC)入1=0.81w/(nnoC)入4=0.87w/(nnoC)DRsi1Ai=(0.24/0.81)10.12+(0.02/0宦2)56+(0.02/0.87)(10.79=4.57>4.1查设计手册可知，该外墙属于u型由《暖通规范》查得，tn=26°C,twz=-7.5C,tp.min=-15.9C,△ty=6C,Rn=0.115(m2oC)/wa=1.0所以，tw.e=0.6w/+0.4tp.min=0.6X(-7.5)+0.4X(-15.9)=-10.86C最小传热阻为Ro.min=a-Rn-(tn-twe)/△ty=1X0.115X[26—(—10.86)/6=0.65(m2oC)/w外墙实际传热阻为Ro=1/K=1/1.5=0.667)/WRO>Ro.min，满足要求②内墙Ro.min=O.59(m2oC)/w内墙实际传热阻为R0=1/K=1/1.55=0.65(m2oC)/wRO>Ro.min,满足要求③屋顶Ro.min=O.85(m20C)/w屋顶实际传热阻为Ro=1/k=1/O.49=2.O4(m2oC)/wRO>Ro.min,满足要求2.4气象资料天津位于北纬39.1°，东经117.16°2.4.1冬季参数采暖计算温度：-9°C;空调计算温度：-11°C;室外计算相对湿度：53%;2.4.2夏季参数空调室外计算干球温度：33.4°C;空调室外计算湿球温度：26.9°C空气调节日平均温度：29°C;相对湿度：60%.2.5室内设计参数室内设计温度为26°C;相对湿度为60%。新风量标准为3Om3/(h人)注：1.走廊、楼道不设空调系统其计算温度采用平均温度，2.卫生间不设空调系统,只做单独排风。3.外墙面积按外轮廓算，屋顶面积按内轮廓算2.6设计原则2.6.1空调设计因考虑该大楼为办公楼，又位于天津市，为了能够独立控制每个房间的空调运行及节省用地，空调均设计成风机盘管加新风系统。2.6.2通风设计卫生间排风设计为排风扇...
