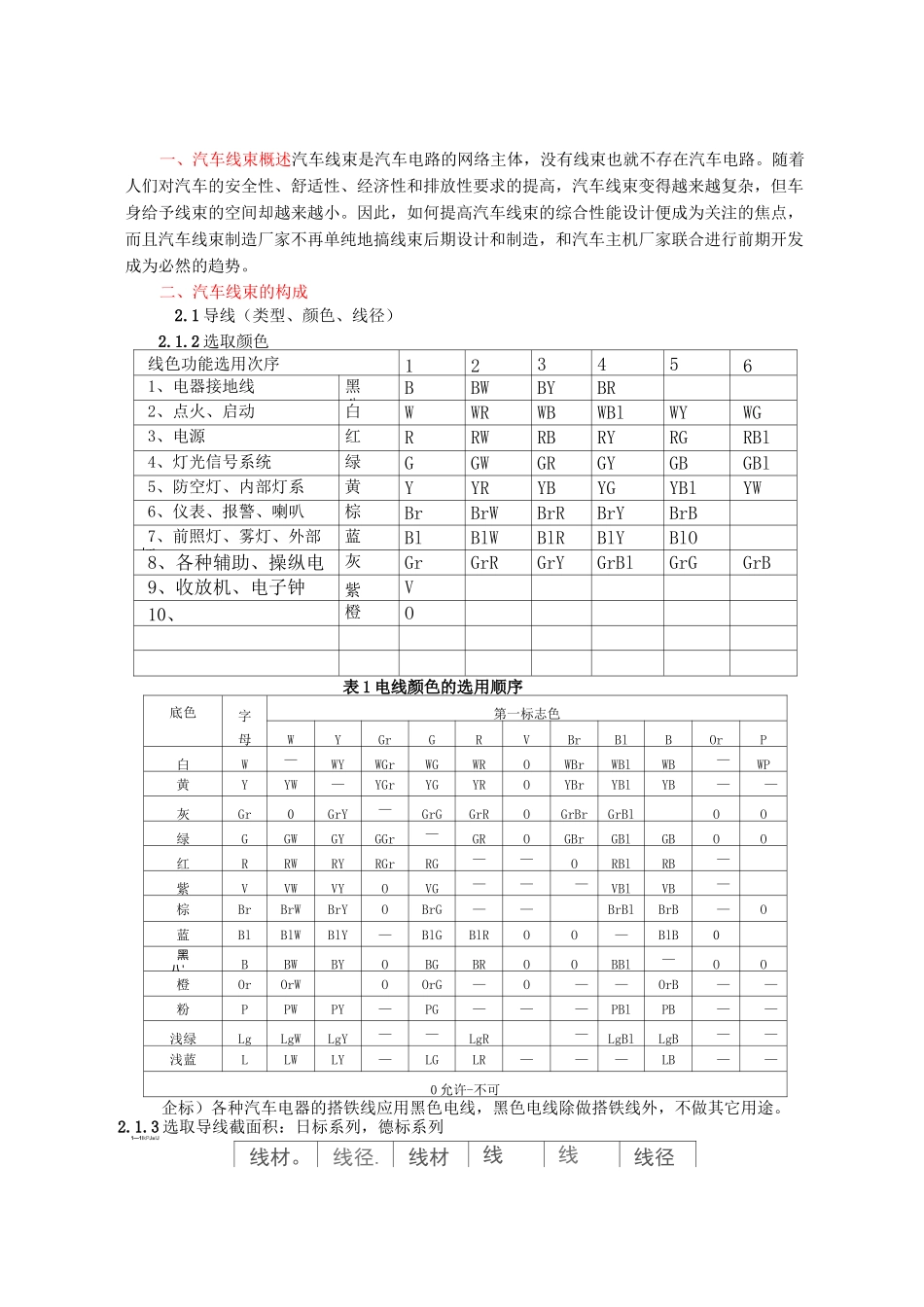

一、汽车线束概述汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。二、汽车线束的构成2.1导线（类型、颜色、线径）2.1.2选取颜色线色功能选用次序1234561、电器接地线黑八、BBWBYBR2、点火、启动白WWRWBWBlWYWG3、电源红RRWRBRYRGRBl4、灯光信号系统绿GGWGRGYGBGBl5、防空灯、内部灯系黄YYRYBYGYBlYW6、仪表、报警、喇叭棕BrBrWBrRBrYBrB7、前照灯、雾灯、外部灯蓝BlBlWBlRBlYBlO8、各种辅助、操纵电器灰GrGrRGrYGrBlGrGGrB9、收放机、电子钟紫V10、橙O表1电线颜色的选用顺序底色字母第一标志色WYGrGRVBrBlBOrP白W—WYWGrWGWROWBrWBlWB—WP黄YYW—YGrYGYROYBrYBlYB——灰Gr0GrY—GrGGrROGrBrGrBlOO绿GGWGYGGr—GROGBrGBlGBOO红RRWRYRGrRG——ORBlRB—紫VVWVYOVG———VBlVB—棕BrBrWBrYOBrG——BrBlBrB—O蓝BlBlWBlY—BlGBlROO—BlB0黑八'、BBWBYOBGBROOBBl—OO橙OrOrWOOrG—O——OrB——粉PPWPY—PG———PBlPB——浅绿LgLgWLgY——LgR—LgBlLgB——浅蓝LLWLY—LGLR———LB——0允许-不可企标）各种汽车电器的搭铁线应用黑色电线，黑色电线除做搭铁线外，不做其它用途。2.1.3选取导线截面积：日标系列，德标系列1—1IkPJ■!J线材。线径.线材线径。线材。线径AVS&03.AVS.3.0,AV.8.0,AVS&0.5,AVS.5.0,AV.10..WSS0.85,AV.6125.AV.20.AVSS2.0,AV.30.最大载流量\线径0.50.751.01.251.52.02.53.04.06.0101625355060%最大载流量7.59.611.414.419.225.233456382.8102129100%12.5161924324255751051381702151、汽车线束常用的导线通常使用多股绞合铜导线，绝缘皮为PVC绝缘材料。线束用导线要有耐温、耐油、耐磨、防水、防腐蚀、抗氧化、阻燃等特性。汽车线束常用的导线种类有日标（AVSS等）、国标（QVR）、德标（FLRY）、美标等几大系列。AVSS（AVS）导线的特点是薄皮绝缘，柔韧性较好；QVR的特点是绝缘皮厚，比较柔软，延展性好；德标导线绝缘皮更薄，柔韧性好；美标导线绝缘皮一般为热塑性或热固性弹性体，还有经过辐照工艺加工的。可根据用户的需求和不同的工作环境选取适当类型的导线。根据电器件功率的大小计算流通导线的电流；长时间工作的电气设备可选择实际载流量60%的导线；短时间工作的用电设备可选用实际载流量60%〜100%之间的导线。a、根据环境选取导线的类型汽车线束中的导线通常使用多股绞合铜电线，因铜具有电阻率低（约为1.7X10-8QM）,亲和力强，柔韧性好（导线股数越多其柔韧性越好），延展性好的特点。导线的绝缘层一般情况下仍为PVC绝缘塑料因其绝缘性好，具有高电阻率（约为1015QM）,又具有防汽油、机油、水及其它污染物的能力。而且成本又不高。线束设计时选用的导线必须考虑线束所处的环境及其功能。例如：发动机周围环境温度高，腐蚀性气体和液体也很多，如果仍使用驾驶室内的一般低压导线，其耐高温只有125r，显然不行，所以一定要使用高于15or的耐高温导线。还有一些特殊导线，如:动力线即起动机线、发电机线、蓄电池线，由于其功能的特殊要求，其必须承受大电流，所以要求其绝缘层的散热性好，但起动机、发电机都处于高温环境下，离排气管又近，所以又要求其绝缘层耐高温好，一般要达到耐高温200r，同时还有保证电能的供应，导线上的电压降一定要很低，为满足这些功能的要求，所以一般都采用特殊导线。b.根据不同的工作环境和温度大小适当改变导线的截面积。C.根据导线的走向、插接件的数量（即电压降的大小）适当改变导线的截面积。2、选取导线截面积导线截面积按照加载后产生的电流进行选择。粗的导线在线路中产生的电压降较小，但导线重量相应增加，细的导线可相应减轻重量，但承载能力下降，线路压降损失会增加。这就要求在小的电压降和轻的线束重量之间作出最佳选择。2.2接插件2.2.1确定线束护套插接件的选取设计插接件是线束的核心部件，插接件的性能直接...
