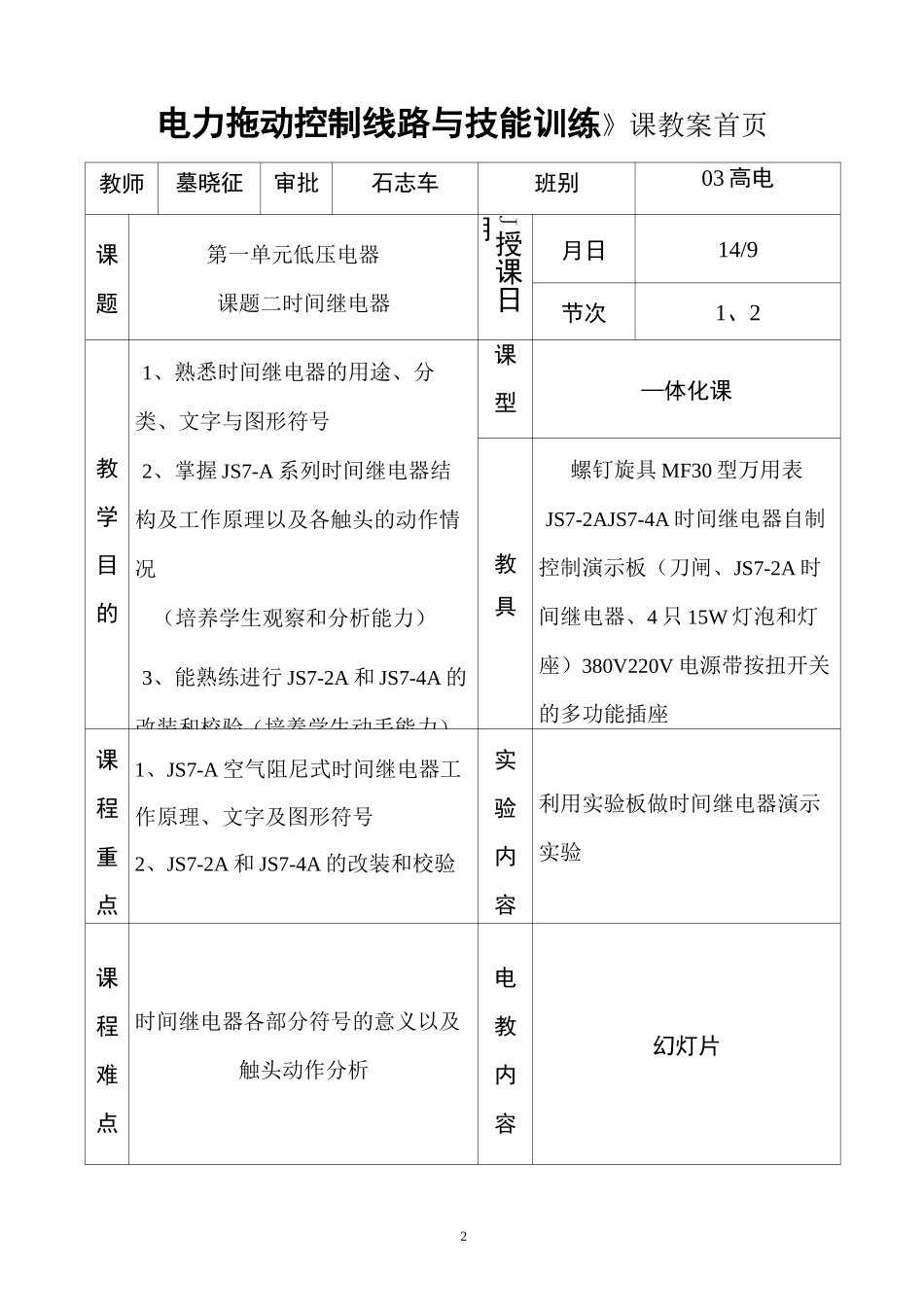

技工部实习电工组：专业名称：维修电工课程名称：电力拖动与技能训练教材名称及版号：《电力拖动控制线路与技能训练》劳三版时间继电器教案2电力拖动控制线路与技能训练》课教案首页教师墓晓征审批石志车班别03高电课题第一单元低压电器课题二时间继电器J授课日期月日14/9节次1、2教学目的1、熟悉时间继电器的用途、分类、文字与图形符号2、掌握JS7-A系列时间继电器结构及工作原理以及各触头的动作情况（培养学生观察和分析能力）3、能熟练进行JS7-2A和JS7-4A的改装和校验（培养学生动手能力）课型—体化课教具螺钉旋具MF30型万用表JS7-2AJS7-4A时间继电器自制控制演示板（刀闸、JS7-2A时间继电器、4只15W灯泡和灯座）380V220V电源带按扭开关的多功能插座课程重点1、JS7-A空气阻尼式时间继电器工作原理、文字及图形符号2、JS7-2A和JS7-4A的改装和校验实验内容利用实验板做时间继电器演示实验课程难点时间继电器各部分符号的意义以及触头动作分析电教内容幻灯片3引课（5分钟）继电器：根据输入信号的变化通断小电流的电路实现自动控制和保护电力拖动装置的电器，按功能分两类一是控制继电器，二是保护继电器。前一次课介绍的热继电器属于保护继电器，当线路出现过载，断相以及电流不平衡时热元件动作从而改变触头状态达到切除故障线路保护用电设备的目的。时间继电器是一种输入信号后可以延时通、断小电流电路的控制继电器。（展示幻灯片一）一、时间继电器概述（8分钟）1、特点：自得到信号（电流信号）到执行动作（延时触头动作）有一定延时且延时时间可以调整。2、应用：按时间顺序进行控制的电力拖动控制线路中，如星-三角起动，能耗制动控制线路。3、类型：（1）电磁式：延时短（0.3-0.5S）只能用于直流断电延时（2）电动式：延时精度高延时可调范围大（几分钟-几个小时）结构复杂，价格高。（3）空气阻尼式（气囊式）：延时范围大（0.4-180S）寿命长，价格低，精确度较差。（电力拖动系统应用广泛）（4）晶体管时间继电器（电子式）：精度高延时范围大（0.01S-24h）寿命长，调整方便。（逐渐推广使用的替代品，但要借助有触电电器）（展示幻灯片二）二、JS7-A系列空气阻尼式时间继电器4继电器」1、型号及含义（3分钟）JS7—口AL设计型号基本规格代号：1-通电延时，无瞬时触头2-通电延时，有瞬时触头3-断电延时，无瞬时触头4-断电延时，有瞬时触头请学生打开教材66页引导同学们阅读表1-44JS7-A系列时间继电器的技术数据。并请一个同学回答4种规格时间继电器所对应的瞬时触头以及延时触头数目，从而归纳出触头数量最多的两种规格的时间继电器即JS7-2A,JS7-4A型附表如下：（5分钟）型号瞬时动作触头对数有延时的触头对数触头额定电压（V）触头额定电流（A）线圈电压（V）延时范围（S）额定操作频率（次/h）通电延时断电延时常开常闭常开常闭常开常闭JS7-1A一一11一一24、36、0.4-60JS7-2A1111一一110、127、及600JS7-3A一一一一113805220、380、0.4-180JS7-4A11————114202JS7A空气阻尼式时间继电器的结构（5分钟）（展示实物指导学生）比较JS7-2A和JS7-4A延时继电器，说明JS7-A系列的组件是通用的并用螺钉旋具拆成三部分，逐一介绍（1）电磁机构组件：线圈铁心衔铁推板反力弹簧瞬时触头（微动开关）（2）空气室组件：橡皮膜活塞杠杆宝塔形弹簧延时触头（微动开关）调节螺钉可调节进气孔通道的大小来得到不同的延时时间。即用螺丝刀旋转铭牌中心之螺帽，往沿着标识顺时针旋延时时间减短，反之则延时时间加长。5K通电延时线K通电延时线常开触头常闭触头冇或KT亨或KT延时闭合瞬时打开常开触延时打开瞬时常闭常闭触KK（3）基座：用于固定电磁机构和气室（展示幻灯片三）3、JS7-A系列空气阻尼式时间继电器线圈和触头在电路中的符号（15分钟）瞬时触头瞬时动作）延时触头与通电延时线圈配套）瞬时闭合延时打开常开触头瞬时打开延时闭和常闭触头（延时触头与断电延时线圈配套）介绍触头的名称和意义，说明所谓的常开常闭是正常没有外力或没有得电时的触头情况，得到信号后将改变状态，改变状态的方式有两种，瞬时和延时，信号是通电或者断电。举例说明：延时闭合瞬时打开常开触头是...
