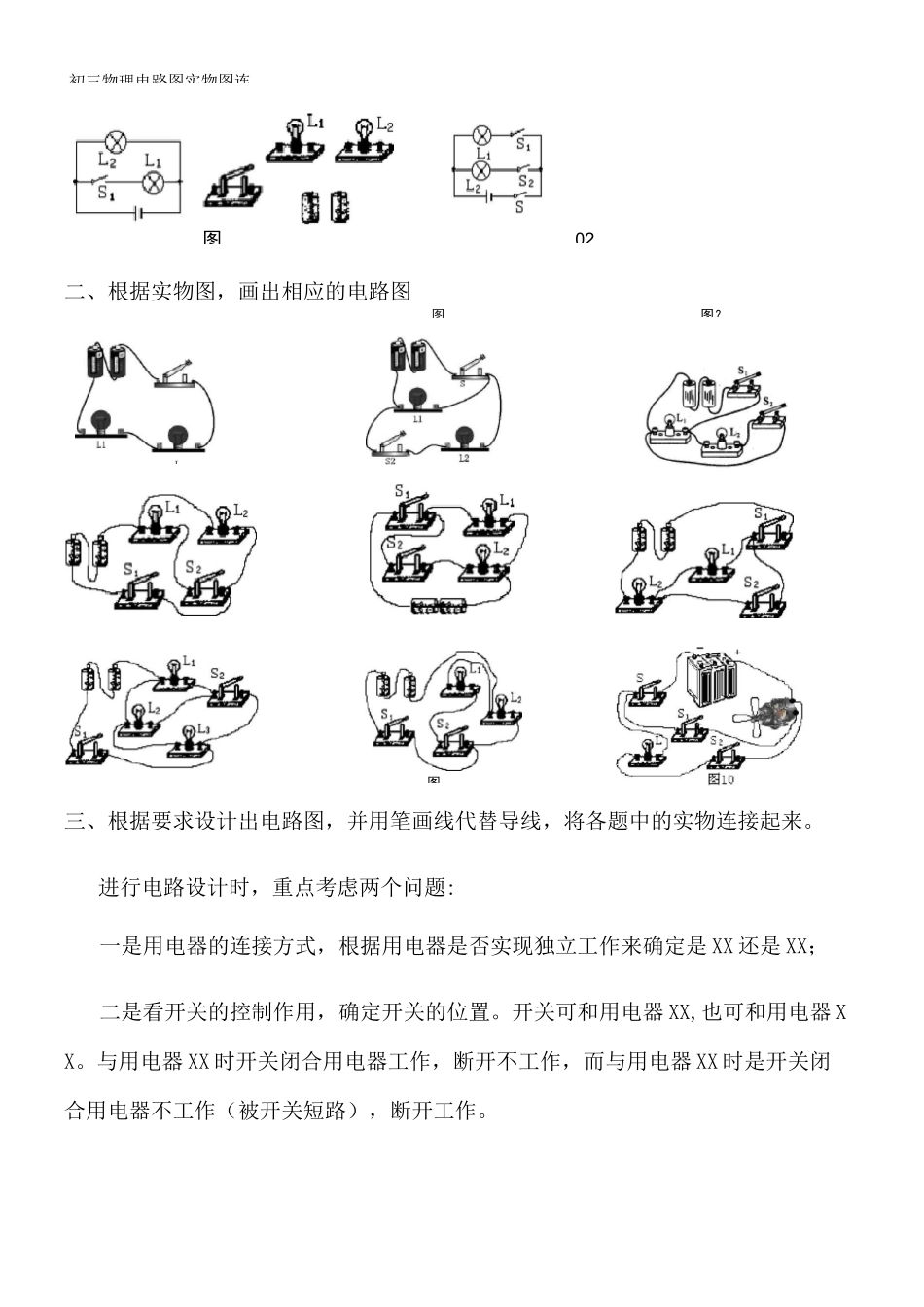

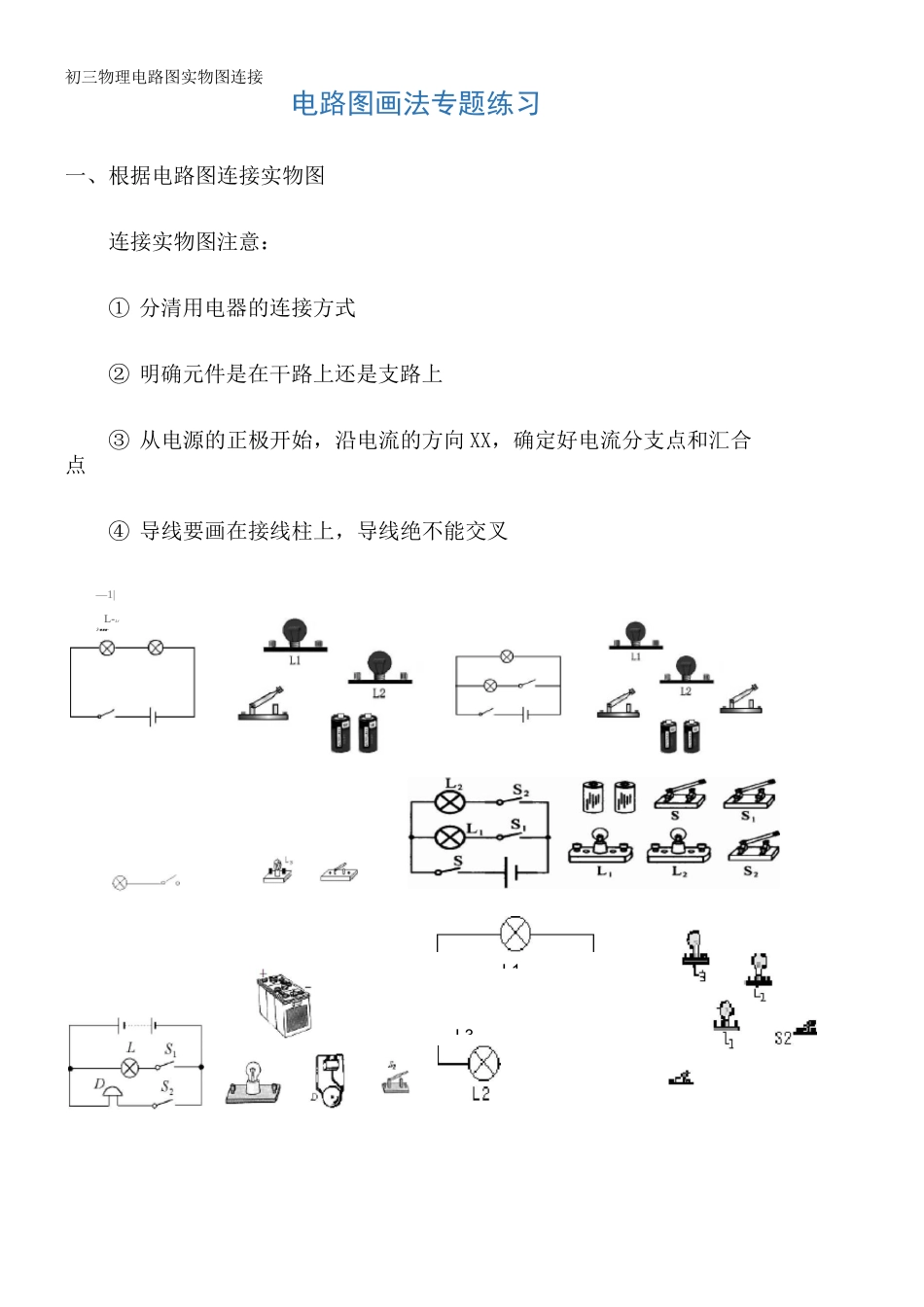

初三物理电路图实物图连接电路图画法专题练习一、根据电路图连接实物图连接实物图注意：①分清用电器的连接方式②明确元件是在干路上还是支路上③从电源的正极开始，沿电流的方向XX，确定好电流分支点和汇合点④导线要画在接线柱上，导线绝不能交叉—1|L-Lr3-■■■-L1L3.02二、根据实物图，画出相应的电路图三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。进行电路设计时，重点考虑两个问题:一是用电器的连接方式，根据用电器是否实现独立工作来确定是XX还是XX；二是看开关的控制作用，确定开关的位置。开关可和用电器XX,也可和用电器XX。与用电器XX时开关闭合用电器工作，断开不工作，而与用电器XX时是开关闭合用电器不工作（被开关短路），断开工作。初三物理电路图实物图连图L图图？图|丨站晶I丨玄NI;图jI%J直初三物理电路图实物图连接1、图1XX灯泡L1和L2xx,开关控制两灯的通、断。在虚框内画出电路图、并连接实物图2、图2xx灯泡L1和L2xx，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。3、图3xx灯泡L1和L2xx，开关S1同时控制两灯，开关S2只控制灯泡L2。在虚框内画出电路图并连接实物图。4、图4xx灯泡L1和L2xx，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。5、图5xx灯泡L1和L2xx，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。6、在图14xx灯泡L1和L2xx，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。并画出电路图。at四、电路设初三物理电路图实物图连接r:斗尼匚5;|ms7、图7、图8、图9、图10、图11、图12中两灯xx,S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。8、图6xx三个灯泡xx，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。画出电路图、并连接实物图。9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。并画出电路图L初三物理电路图实物图连接1、现有两盏电灯、一只电铃、一个电池组及导线若干.试按下列要求将各有关电路元件填入下图所示电路中的适当位置.(1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响；(2)按下开关S1、S2时，电路中任何一盏灯都不亮；(3)按下开关S1、S3时，电路中两盏灯均亮.2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置.(1)按下开关时，电路中绿灯亮，电铃响.(2)按下开关时，电路中灯不亮，电铃不响.(3)按下开关时，红灯亮.3、一商品库，后门进货，前门取货.现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线.利用这些材料，请你为仓库值班人员设计一个电路:电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关.画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来.H—M—初三物理电路图实物图连接
