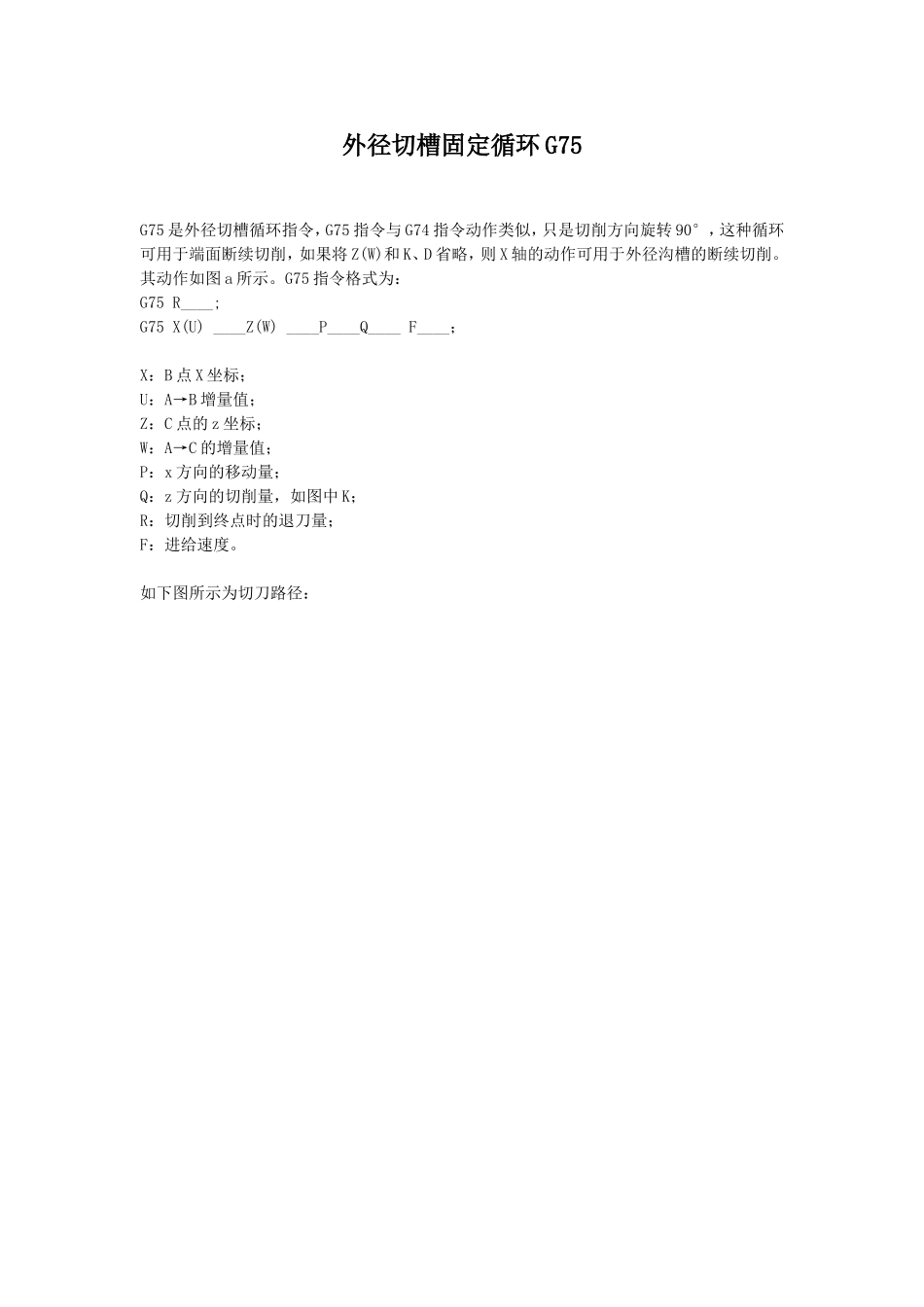

外径切槽固定循环G75G75是外径切槽循环指令,G75指令与G74指令动作类似,只是切削方向旋转90°,这种循环可用于端面断续切削,如果将Z(W)和K、D省略,则X轴的动作可用于外径沟槽的断续切削。其动作如图a所示。G75指令格式为:G75R____;G75X(U)____Z(W)____P____Q____F____;X:B点X坐标;U:A→B增量值;Z:C点的z坐标;W:A→C的增量值;P:x方向的移动量;Q:z方向的切削量,如图中K;R:切削到终点时的退刀量;F:进给速度。如下图所示为切刀路径:例:如图3.10所示内孔切槽刀4mm外圆切槽刀4mm%O1234G00G97G40T0101;T0101外圆切槽到刀宽4mmM03S160;M08;G00X105.Z100.;G00Z-35.;定位到B点G75R0.5;G75X80.Z-14.P2000Q3500F0.1;切槽从B点开始到A点Z-14包括4mm刀宽实际为Z-10G00X150.;G28U0.W0.;M01M09;M00;G00G97G40T0202;T0202内孔切槽刀刀宽4mmM03S160;M08;G00X38.Z100.;G00Z-49.;Z-49包括4mm刀宽实际为Z-45G75R0.5;G75X50.Z-85.P2000Q3500F0.1;切槽从D点开始到E点G00Z200.;G28U0.W0.;M01M09;M30;%
