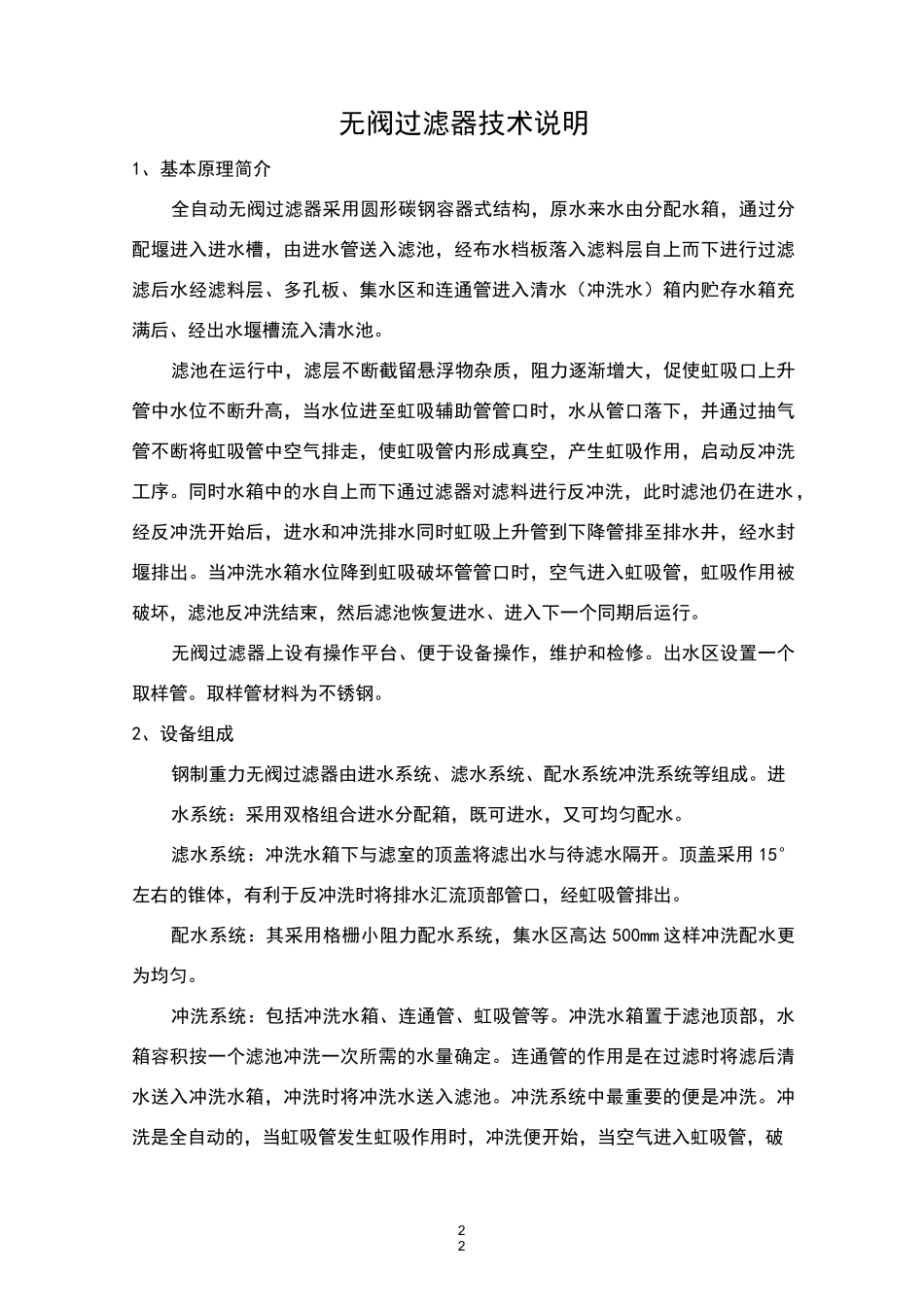

11无阀过滤器技术说明2016年6月22无阀过滤器技术说明1、基本原理简介全自动无阀过滤器采用圆形碳钢容器式结构,原水来水由分配水箱,通过分配堰进入进水槽,由进水管送入滤池,经布水档板落入滤料层自上而下进行过滤滤后水经滤料层、多孔板、集水区和连通管进入清水(冲洗水)箱内贮存水箱充满后、经出水堰槽流入清水池。滤池在运行中,滤层不断截留悬浮物杂质,阻力逐渐增大,促使虹吸口上升管中水位不断升高,当水位进至虹吸辅助管管口时,水从管口落下,并通过抽气管不断将虹吸管中空气排走,使虹吸管内形成真空,产生虹吸作用,启动反冲洗工序。同时水箱中的水自上而下通过滤器对滤料进行反冲洗,此时滤池仍在进水,经反冲洗开始后,进水和冲洗排水同时虹吸上升管到下降管排至排水井,经水封堰排出。当冲洗水箱水位降到虹吸破坏管管口时,空气进入虹吸管,虹吸作用被破坏,滤池反冲洗结束,然后滤池恢复进水、进入下一个同期后运行。无阀过滤器上设有操作平台、便于设备操作,维护和检修。出水区设置一个取样管。取样管材料为不锈钢。2、设备组成钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。进水系统:采用双格组合进水分配箱,既可进水,又可均匀配水。滤水系统:冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开。顶盖采用15°左右的锥体,有利于反冲洗时将排水汇流顶部管口,经虹吸管排出。配水系统:其采用格栅小阻力配水系统,集水区高达500mm这样冲洗配水更为均匀。冲洗系统:包括冲洗水箱、连通管、虹吸管等。冲洗水箱置于滤池顶部,水箱容积按一个滤池冲洗一次所需的水量确定。连通管的作用是在过滤时将滤后清水送入冲洗水箱,冲洗时将冲洗水送入滤池。冲洗系统中最重要的便是冲洗。冲洗是全自动的,当虹吸管发生虹吸作用时,冲洗便开始,当空气进入虹吸管,破33坏虹吸作用,滤池反冲洗结束。所以虹吸管是冲洗过程中的关键,采用虹吸辅助管,可加速虹吸形成。反之,为使虹吸破坏彻底,在破坏管底管设置虹吸破坏斗。但为了管理上的需要,特设强制冲洗器,以便在滤池水头损失还没有达到最大值就需要冲洗。冲洗强度调节器可控制冲洗强度。3、设备技术性能设备主要技术参数设备型号:DLB150-II型设备直径:①3200mm过滤面积:设备数量:2套(1套2只)设备本体材料:Q235-A设备壁厚:10mm单台设备出力:150m3/h处理效率:进水悬浮物W50mg/l出水悬浮物W10mg/l过滤滤速:W10m/h反冲洗时间:3〜5min反冲洗周期:8〜12h滤料类型:石英砂滤料粒径:①1-2mm滤层高度:滤层总高度900mm工作压力:常压或W工作温度:常温进水配水装置:型式:进水分配箱材料:Q235-A防腐出水集水装置:多孑板+排水滤帽Q235-AABS3个0450mmQ235-ADN250DN250DN8044型式:多孔板材料:水帽材料:水帽缝宽:单台设备本体外部装置设备人孑L数量:直径:材料:设备接口进水管:出水管:排污管:4、滤料1、无阀过滤器的内部滤料应符合建设部颁发标准的规定滤料的技术参数如下:(1)、石英砂滤料的破碎和磨损率之和不应大于%,密度不应小于cm3。(2)、石英砂滤料应不含无机和有机杂质,滤料的水浸出液应不含有毒物质,含泥量不应大于1%,密度小于cm3的轻物质含量不应大于%。(3)、石英砂滤料灼烧减量不应大于%、盐酸可溶率不应大于%。(4)、硕石中的颗粒宜接近球形。(5)、硕石承托滤料应不含可见泥土,页岩和有机杂质。承托料的水浸度应不含有毒物质。含泥量不应大于1%,盐酸可溶率不应大于5%。2、滤料规格及数量石英砂粒径~填装高度:700mm砾石粒径4~8mm填装高度:200mm5、质量保证及试验设备制造按规定程序批准的图纸执行,并按有关国家规范及制造图要求进行自55检。设备按《水处理设备制造技术条件》JB2932-96标准进行制造、检验和验收。我方向业主提供设备主要部件材质报告(机械性能及化池分析等),并符合相应材质的国家标准。设备制造焊接中,对主要受力结构焊缝进行超声波无损探伤质量检验,同时提供检验报告给业主。设备制造完毕后,进行密封和带压强度试验,合格后进行表面防腐处理。设备防腐按业主技术要求进行,设备防腐按相应防腐材料的防腐工艺进行,并按相关标准验收。成套设备的使用...
