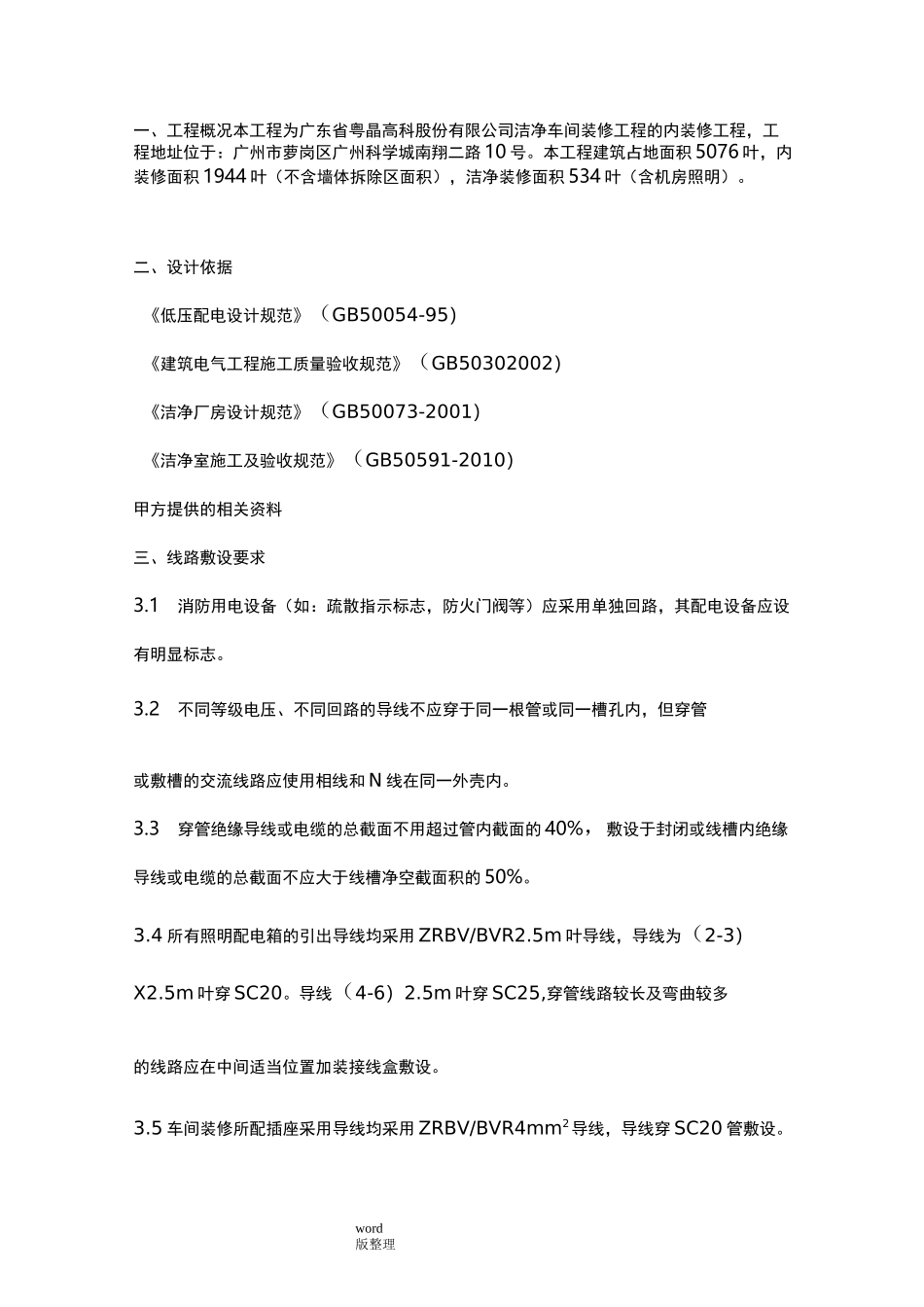

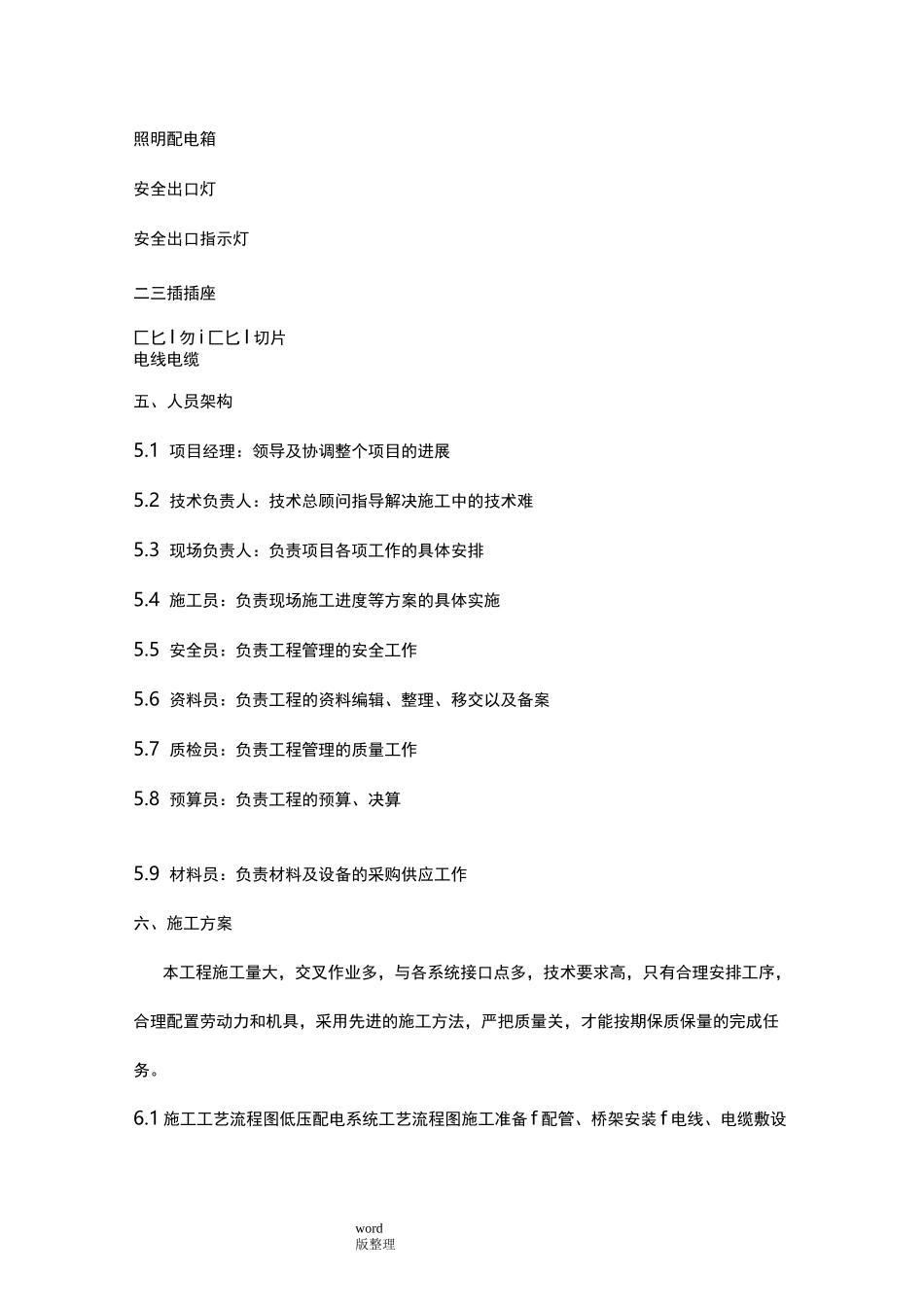

word版整理一、工程概况本工程为广东省粤晶高科股份有限公司洁净车间装修工程的内装修工程，工程地址位于：广州市萝岗区广州科学城南翔二路10号。本工程建筑占地面积5076叶，内装修面积1944叶（不含墙体拆除区面积），洁净装修面积534叶（含机房照明）。二、设计依据《低压配电设计规范》（GB50054-95）《建筑电气工程施工质量验收规范》（GB50302002）《洁净厂房设计规范》（GB50073-2001）《洁净室施工及验收规范》（GB50591-2010）甲方提供的相关资料三、线路敷设要求3.1消防用电设备（如：疏散指示标志，防火门阀等）应采用单独回路，其配电设备应设有明显标志。3.2不同等级电压、不同回路的导线不应穿于同一根管或同一槽孔内，但穿管或敷槽的交流线路应使用相线和N线在同一外壳内。3.3穿管绝缘导线或电缆的总截面不用超过管内截面的40%，敷设于封闭或线槽内绝缘导线或电缆的总截面不应大于线槽净空截面积的50%。3.4所有照明配电箱的引出导线均采用ZRBV/BVR2.5m叶导线，导线为（2-3）X2.5m叶穿SC20。导线（4-6）2.5m叶穿SC25,穿管线路较长及弯曲较多的线路应在中间适当位置加装接线盒敷设。3.5车间装修所配插座采用导线均采用ZRBV/BVR4mm2导线，导线穿SC20管敷设。范文范例指导参考word版整理3.6各配电箱的引出导线详细的敷设方式见电气施工图。word版整理照明配电箱安全出口灯安全出口指示灯二三插插座匚匕I勿i匚匕I切片电线电缆五、人员架构5.1项目经理：领导及协调整个项目的进展5.2技术负责人：技术总顾问指导解决施工中的技术难5.3现场负责人：负责项目各项工作的具体安排5.4施工员：负责现场施工进度等方案的具体实施5.5安全员：负责工程管理的安全工作5.6资料员：负责工程的资料编辑、整理、移交以及备案5.7质检员：负责工程管理的质量工作5.8预算员：负责工程的预算、决算5.9材料员：负责材料及设备的采购供应工作六、施工方案本工程施工量大，交叉作业多，与各系统接口点多，技术要求高，只有合理安排工序，合理配置劳动力和机具，采用先进的施工方法，严把质量关，才能按期保质保量的完成任务。6.1施工工艺流程图低压配电系统工艺流程图施工准备f配管、桥架安装f电线、电缆敷设范文范例指导参考word版整理f配电箱、柜安装f照明器具安装f接线测试f送电试验f设备试运转f竣工验收照明系统工艺流程图：清扫杂物f灯具组装安装f开关插座接线f配电箱安装f通电试运行6.2低压配电设备安装6.2.1基础槽钢安装槽钢安装前须调直、校正，按图纸要求下料，制作。安装时要求与土建配合，要保证槽钢两端平直，用水准仪进行检验，其每米偏差不大于1mm,全长不应大于5mm。基础槽钢配合土建预埋，并可靠接地。根据施工合同技术要求槽钢面高出地面40mm。6.2.2低压成套开关柜的安装业主供应的低压成套开关柜运至现场后,进行二次运输,运输时垫泡沫板,防止外皮损伤,并按盘柜安装的先后顺序编号,避免盘柜顺序错位。成排盘柜安装由一边向另一边安装,以第一个柜为基准,进行调整。盘柜与基础槽钢采用螺栓连接，盘柜的接地应牢固良好。二次回路接线必须正确，连接可靠，排列整齐，电缆芯线和所配导线的端部均应标明其回路编号，绝缘良好，不允许有中间接头，截面符合要求，应留足够的预留长度。6.2.3桥架安装桥架与电缆敷设工作量大、范围广，与通风空调、装修交叉量大，所以是本工程的关键工程。桥架安装前与通风空调、装修专业依据综合管线图进行现场复核，确定走向，测量划线、定位后，进行支托架的安装，支托架用柱锥式螺杆、螺栓固定。金属金桥架直线段超过30米时，应留伸缩缝，电缆桥架跨越结构伸缩、沉降时应加设伸缩装置。6.2.4接地安装电缆桥架系统应具有可靠的电气连接并接地，在桥架连接处用16mm2多股铜芯软线可靠连接桥架两端，在桥架末端利用专用接地电缆与接地网连接。word版整理6.2.5高空作业采用如下措施：6.2.5.1站台层制作简易门字架（两人可抬动），操作人员在门架平台上操作。6.2.5.2穿越房间站在人字梯上操作。6.2.5.3站台层利用通风空调专业轨顶风管安装平台进行安装，必要时对安装平台进行改造后再使用。6.3电缆敷设6.3.1电缆采用人工牵引法敷设，用专用放缆盘放线。6.3.2电...
