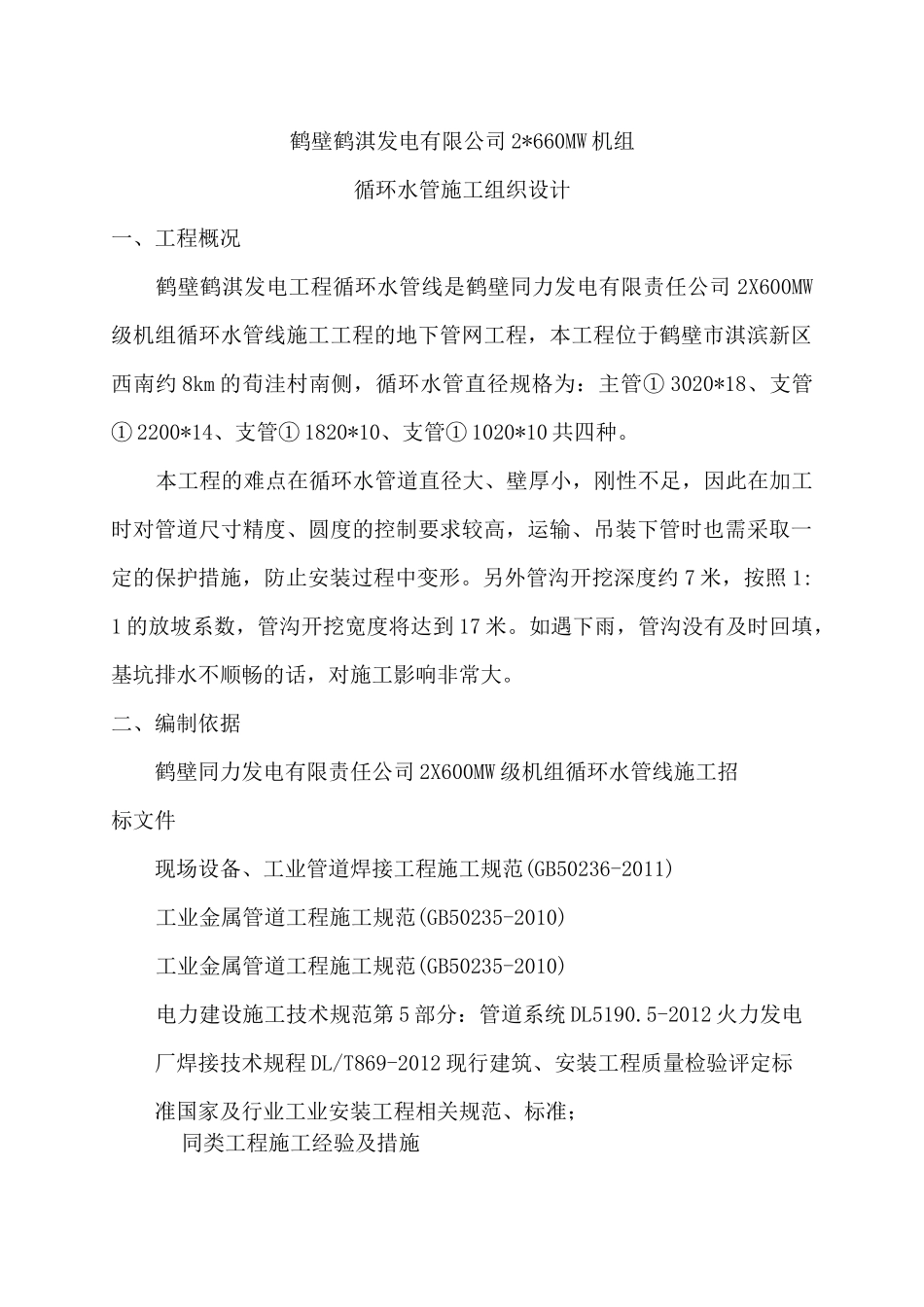

鹤壁鹤淇发电有限公司2*660MW机组循环水管施工组织设计一、工程概况鹤壁鹤淇发电工程循环水管线是鹤壁同力发电有限责任公司2X600MW级机组循环水管线施工工程的地下管网工程，本工程位于鹤壁市淇滨新区西南约8km的荀洼村南侧，循环水管直径规格为：主管①3020*18、支管①2200*14、支管①1820*10、支管①1020*10共四种。本工程的难点在循环水管道直径大、壁厚小，刚性不足，因此在加工时对管道尺寸精度、圆度的控制要求较高，运输、吊装下管时也需采取一定的保护措施，防止安装过程中变形。另外管沟开挖深度约7米，按照1:1的放坡系数，管沟开挖宽度将达到17米。如遇下雨，管沟没有及时回填，基坑排水不顺畅的话，对施工影响非常大。二、编制依据鹤壁同力发电有限责任公司2X600MW级机组循环水管线施工招标文件现场设备、工业管道焊接工程施工规范(GB50236-2011)工业金属管道工程施工规范(GB50235-2010)工业金属管道工程施工规范(GB50235-2010)电力建设施工技术规范第5部分：管道系统DL5190.5-2012火力发电厂焊接技术规程DL/T869-2012现行建筑、安装工程质量检验评定标准国家及行业工业安装工程相关规范、标准；同类工程施工经验及措施三、组织机构针对本项目特点，我公司将选派公司有丰富经验的人员担任本工程项目经理，并选派具有丰富同类工程施工经验的技术人员和施工队伍组建项目部，承担该工程的施工任务。项目经理部由项目经理、项目副经理、项目总工、各专业专职工程师、施工工长、质检员、安全员、材料员等人员组成。1、项目经理部的组织机构1.2项目经理部各部门职能工程技术部施工技术、资料、计划、生产调度、技术培训、施工技术文件的制定与管理质量管理部施工质量监督、检杳、检测、工程质量控制管理、质量意识教育、原材料检验、砼试块制作及试验、焊缝探伤安全环境部施工现场健康、安全、环境、医疗卫生、文明施工监督与管理、安全意识教育、工程产品的安全保卫经营计划部施工合同、预算、结算、工程计划、工程进度、工程量申报、内部经济责任制、财务、劳资管理物资供应部施工机械、机具、周转材料、工程设备、原材料供应及配合质量管理组进行原材料检验综合管理部后勤行政服务、食堂、内外事宜的协调联系、办公用车调度四、施工方法4.1前期准备图纸已到位，并进行了图纸会审且对提出的问题已答复。现场施工的电源由厂区接出，在用电源盘进行分布使用。水源可使用经过滤的地下水。按图纸的要求已提出了材料计划。施工期所有施工人员熟悉了现场，并制定了详细的施工方案。需要的电动工器具、吊车、挖掘机、板车等准备齐全。4.2控制桩布置由测量人员对整个循环水管道进行了坐标及高程的控制，所有的坐标点及高程点根据设计院提供的原桩位由高精度的全站仪进行的引测，控制桩位精度均符合要求。4.3施工机具布置施工时采用50T吊车配合管道的倒运及安装，具体布置位置及作业半径详见附图主要机械和工器具序号机械名称数量备注1全站仪1经检验合格2水准仪1经检验合格3钢卷尺2经检验合格4榔头155撬棍106101龙门吊1750T吊车1825t吊车1925型卷板机1105“钢丝绳100米116“钢丝绳50米12焊接转台113倒链614焊机1415半自动切割机316其他若干4.4施工方法4.4.1施工程序4.4.2测量放线测量放线时遵循“先整体后局部，先控制后碎部”的原则。平面控制和高程控制同步进行。根据已给出的平面控制网和高程控制网作为总的坐标系，进行整体控制，局部控制时采取“反复测量,求取平均值”进而达到精度要求。4.4.2.1平面控制将原平面坐标用全站仪引至施工基坑边并加以保护，防止被破坏，施工时用经纬仪进行局部定位做好记录。4.4.4.2高程控制用自动安平水准仪将原水准点引至现场控制桩，保证引至现场的水准点不受破坏并满足施工要求，水准点要求设置在施工范围外侧固定点，为了确保精度，应反复施测，求取平均值，此点作为循环水管道施工的高程点。4.4.3土方开挖4.4.3.1施工前的现场准备在开挖前必须架设安全围栏或拉设安全警戒绳，在进行开挖时应先清理现场的杂物，如发现不能辨认的物品、地下埋物（如：地下管道、地下电缆等），严禁擅自处理，必须向上级报告后方可继续进行施工。4.4.3.2施工方法...
