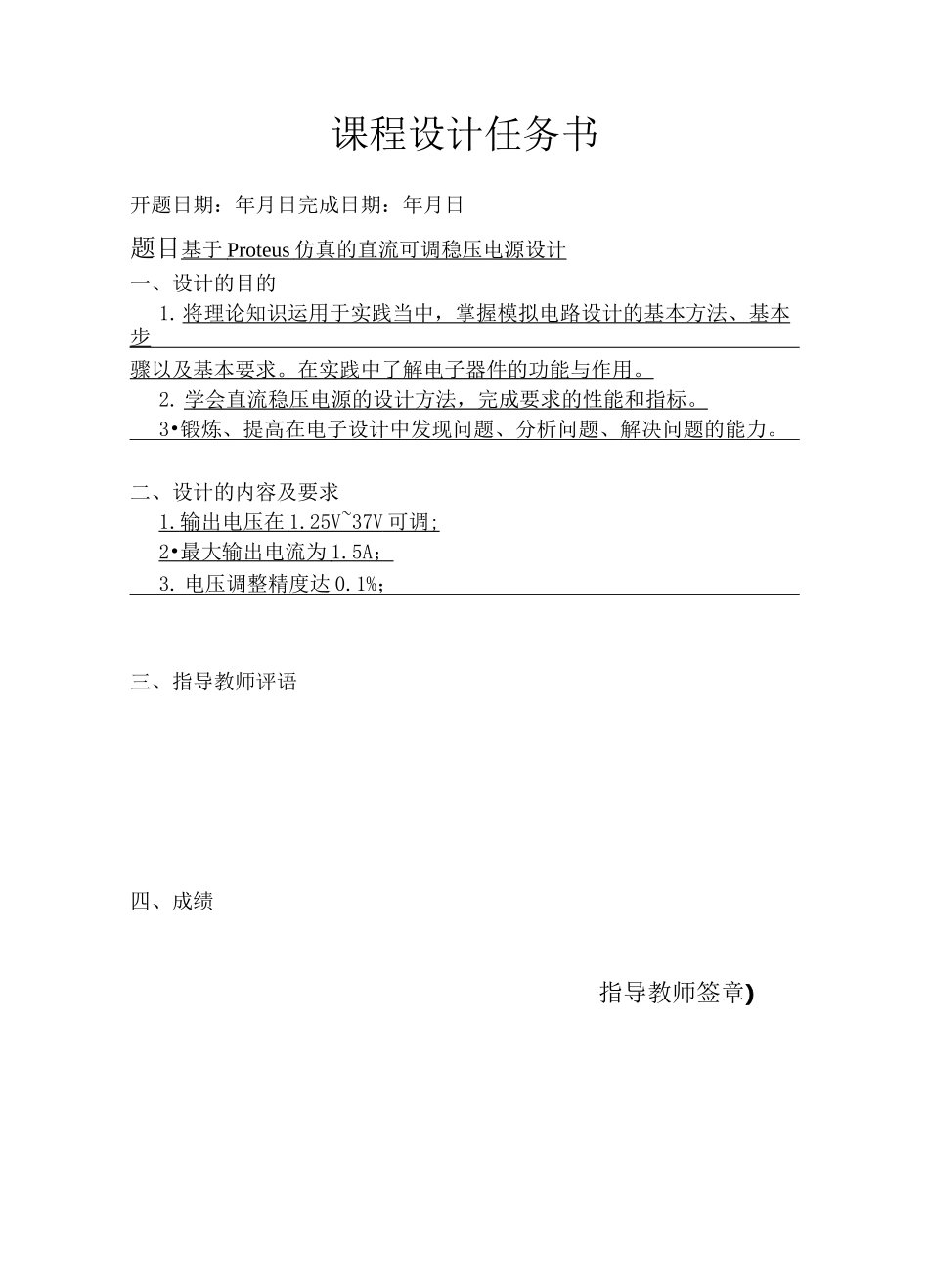

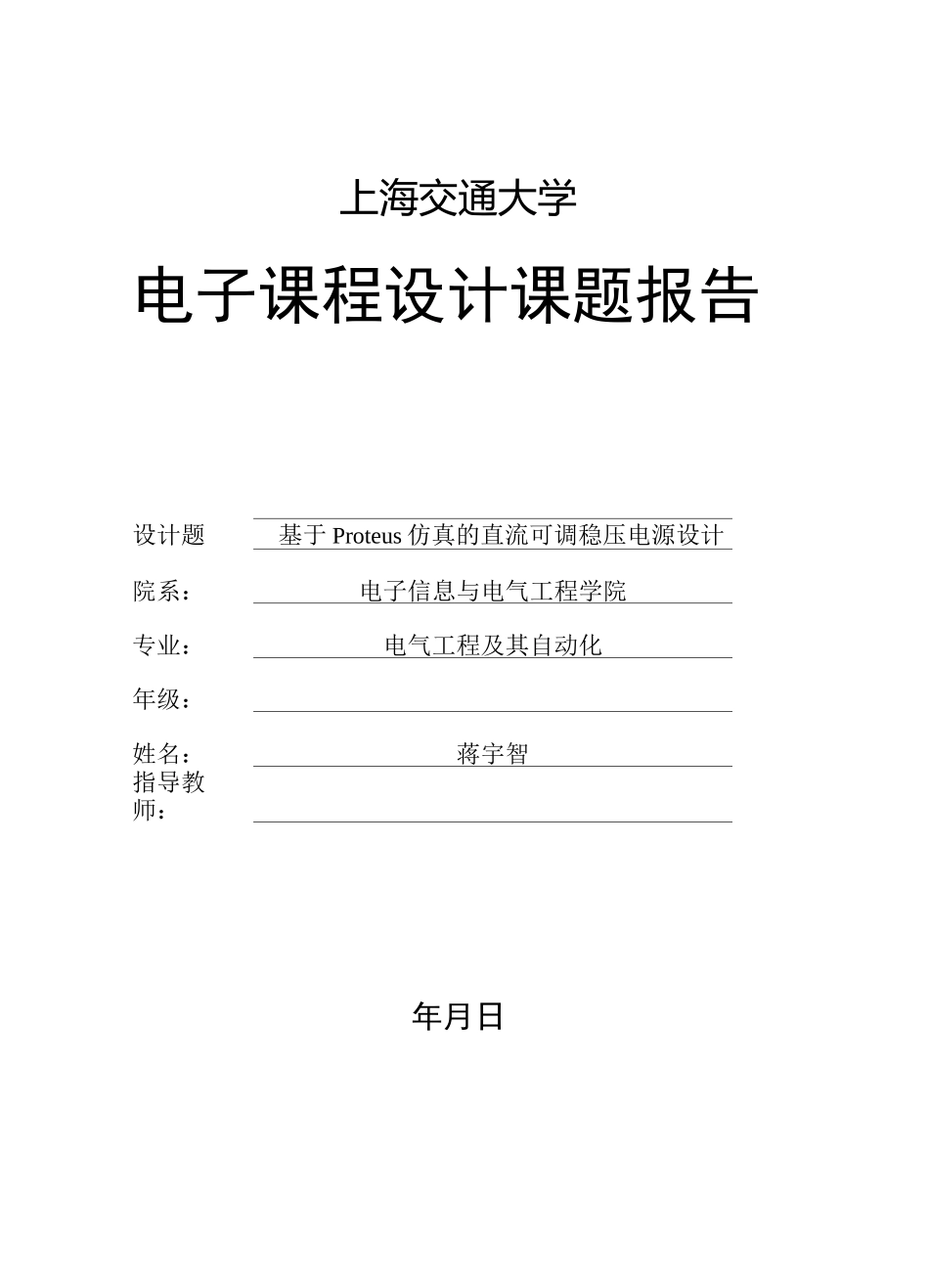

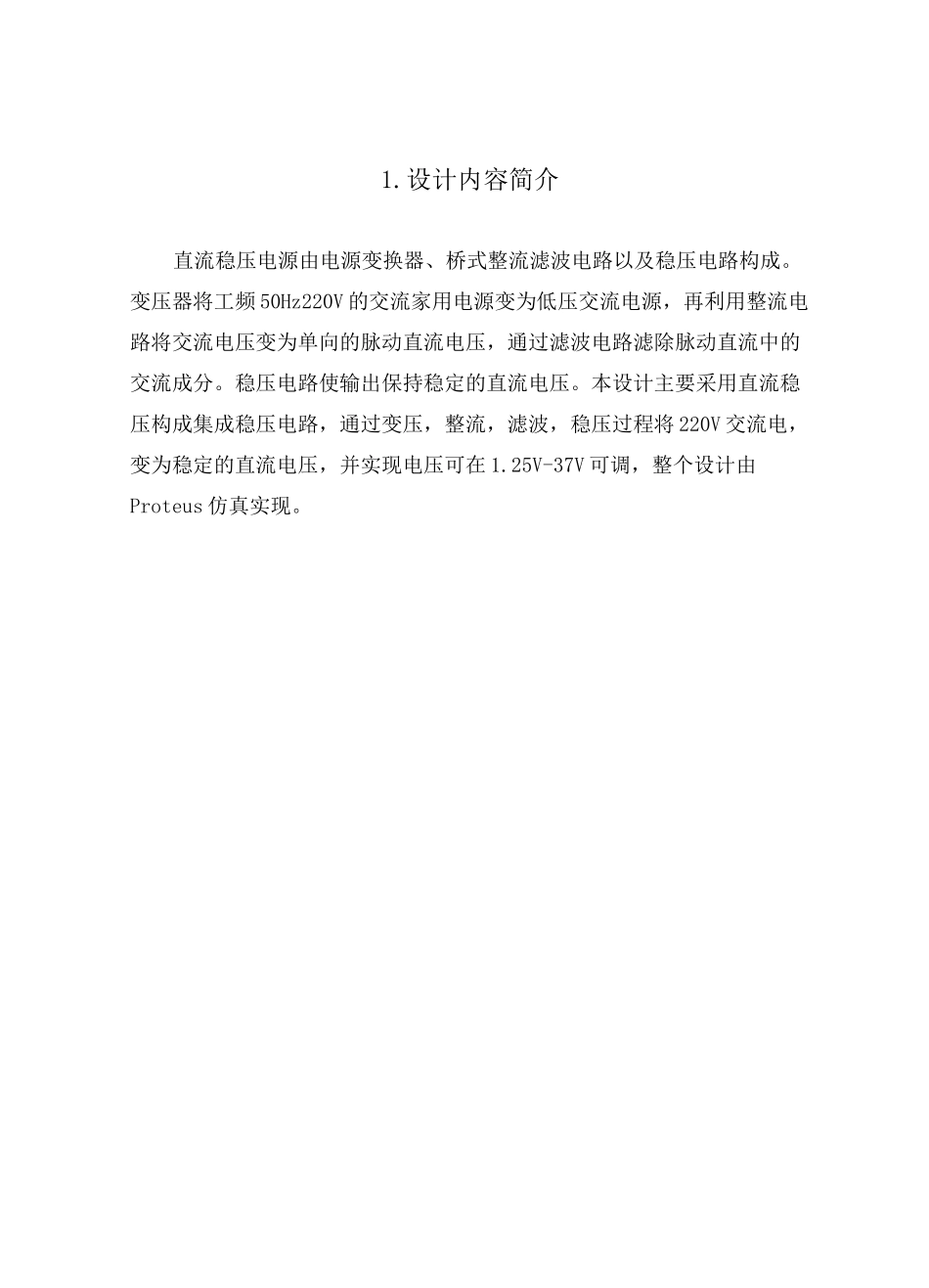

上海交通大学电子课程设计课题报告设计题目：基于Proteus仿真的直流可调稳压电源设计院系：电子信息与电气工程学院专业：电气工程及其自动化年级：姓名：蒋宇智指导教师：年月日课程设计任务书开题日期：年月日完成日期：年月日题目基于Proteus仿真的直流可调稳压电源设计一、设计的目的1.将理论知识运用于实践当中，掌握模拟电路设计的基本方法、基本步骤以及基本要求。在实践中了解电子器件的功能与作用。2.学会直流稳压电源的设计方法，完成要求的性能和指标。3•锻炼、提高在电子设计中发现问题、分析问题、解决问题的能力。二、设计的内容及要求1.输出电压在1.25V~37V可调;2•最大输出电流为1.5A；3.电压调整精度达0.1%；三、指导教师评语四、成绩指导教师签章）1.设计内容简介直流稳压电源由电源变换器、桥式整流滤波电路以及稳压电路构成。变压器将工频50Hz220V的交流家用电源变为低压交流电源，再利用整流电路将交流电压变为单向的脉动直流电压，通过滤波电路滤除脉动直流中的交流成分。稳压电路使输出保持稳定的直流电压。本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电压，并实现电压可在1.25V-37V可调，整个设计由Proteus仿真实现。2.单元电路图工作原理介绍2.1总体原理框图该稳压直流电源设计主要由电源变压器、单相桥式整流电路、电源指示电路、滤波电路和稳压电路构成，如图2.1所示。图2.1直流稳压电源的组成框图2.2变压电路变压电路将220V、50Hz的单相交流电降压，变成所需要的直流电。变压电路如图2.2所示。图2.2变压电路TRC1220OuFuTEKRL2.3整流及滤波电路整流采用单相桥式整流电路，它由四个整流二极管构成，在Proteus元件库中找到桥式整流电路，并将其加载到电路中。整流输出的是脉动电压，含有纹波，因此需要通过滤波电路对脉动电压进行平滑处理。常用的滤波电路有电容滤波、电感滤波、以及由电容和电感组成的复合滤波电路在本设计中，主要采用极性电容滤波，将极性电容Cl，并联到桥式整流电路的输出端，查阅相关资料，滤波电容一般采用大容量的电容，因此我们这里选取2200uF的极性电容。且该电容的耐压值满足大于整流输出的电压值的条件。整流及滤波电路的示意图如图2.3所示。图2.3整流及滤波电路由图2.3可知，负载RL上输出的平均电压的高低和脉动特性，与放电时间常数T密切相关。RLC越大，电容放电速度越缓慢，脉动成分越少。对时间常数T有如下关系式：T=RC=（3〜5）TT为交流电源的周期。设电源变压器输出的电压有效值为U2,经滤波电路后的负载的平均电压为UO。它们有如下关系式：TRAN-4W当电容C一定，负载开路，经滤波后输出电压：U=丁2匕=1.414U2当电容C二0，输出电压的最小值为：UO=0.9U2对于桥式整流电容滤波电路，整流电路的内阻不大时，UO与U2的关系约为：U二1.2UO2实际电路图如图2.3.2所示：图2.3.2桥式整流及电容滤波电路2.4电源指示电路在滤波电容的两端并联一个电源指示电路，用于判断滤波之前的电路是否有故障。电源指示电路采用电阻串LED灯的形式。原理图如图2.4所示.图2.4电源指示电路根据后文三端可调式集成稳压器LM317正常工作的特点，电容滤波后的电压大小应在40V左右才能满足LM317正常工作。一般LED发光二极管的工作电流在几mA到几十mA之间，这里我们取LED得工作电流为：ID1=1°mA且二极管正常工作时的管压降一般为1V〜2V，这里取2V40V-2V,则电阻的大小为：R]=i二3.8K0D1根据实际情况，电阻的大小应取：R=3・9K0WeChatPublicNumber:2.5稳压电路本设计采用LM317可调式集成三端稳压电路，查阅德州仪器公司LM3173-TerminalAdjustableRegulator的技术文档，我们可以得到下列相关信息：本文档属原创设计，有六个重要内容已省去，它们是：（1）稳压电路的介绍与分析；（2）变压器参数的计算与设置；（3）电阻的计算与选取；（4）保护电路分析；（5）总电路图结构；（6）参考文献得到完整doc文档、Proteus仿真文件、参考资料，请Subscribethe交院小智。My扣扣:232,7603,104。我的围脖:蒋宇智哟。W料基于PF□畑LJE祐真的亘逋可湄整汪电源囲十诜整版】.doc亘沆可谓稳压电源祐真文件•茨4.仿...
