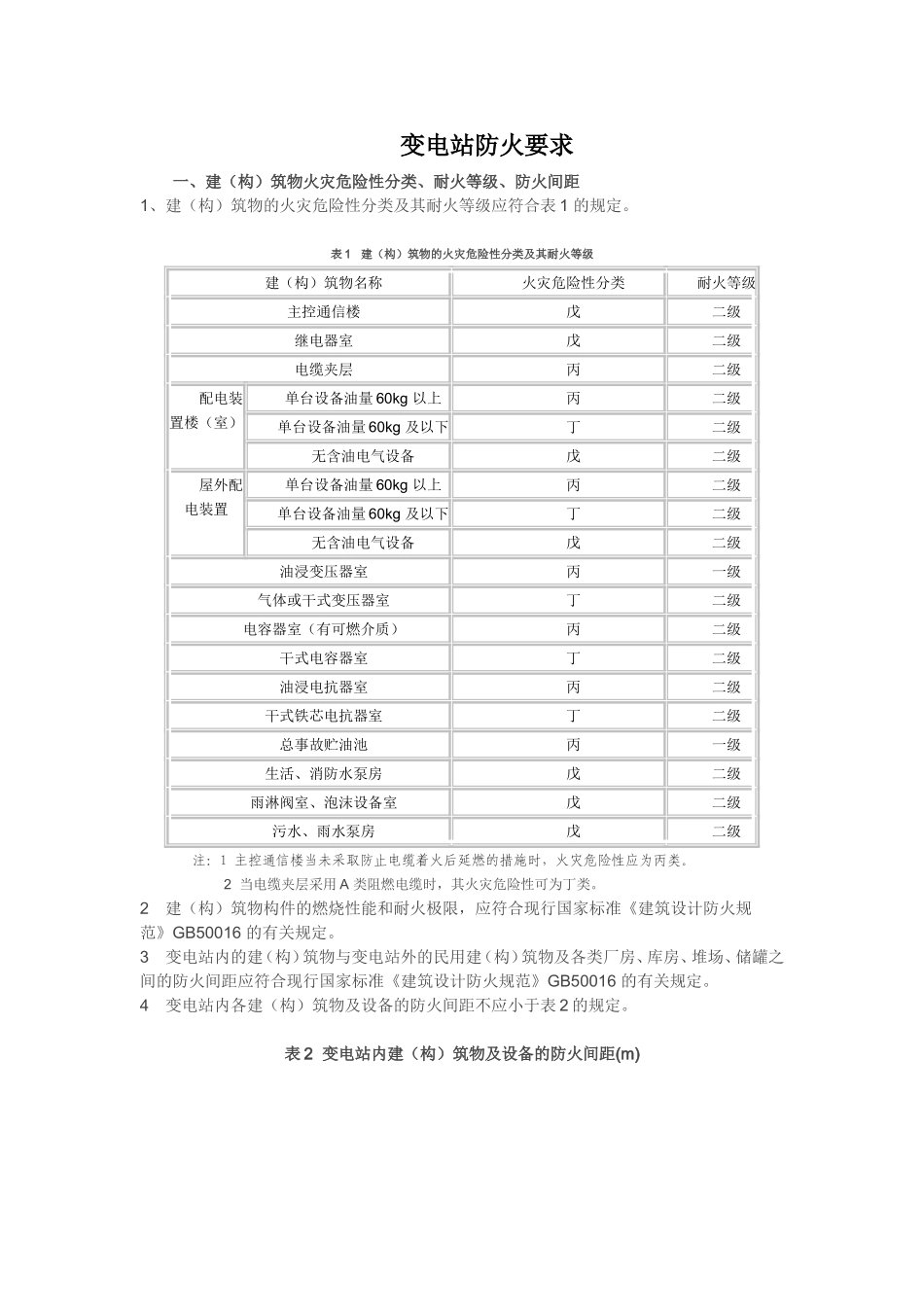

变电站防火要求一、建（构）筑物火灾危险性分类、耐火等级、防火间距1、建（构）筑物的火灾危险性分类及其耐火等级应符合表1的规定。表1建（构）筑物的火灾危险性分类及其耐火等级建（构）筑物名称火灾危险性分类耐火等级主控通信楼戊二级继电器室戊二级电缆夹层丙二级配电装置楼（室）单台设备油量60kg以上丙二级单台设备油量60kg及以下丁二级无含油电气设备戊二级屋外配电装置单台设备油量60kg以上丙二级单台设备油量60kg及以下丁二级无含油电气设备戊二级油浸变压器室丙一级气体或干式变压器室丁二级电容器室（有可燃介质）丙二级干式电容器室丁二级油浸电抗器室丙二级干式铁芯电抗器室丁二级总事故贮油池丙一级生活、消防水泵房戊二级雨淋阀室、泡沫设备室戊二级污水、雨水泵房戊二级注：1主控通信楼当未采取防止电缆着火后延燃的措施时，火灾危险性应为丙类。2当电缆夹层采用A类阻燃电缆时，其火灾危险性可为丁类。2建（构）筑物构件的燃烧性能和耐火极限，应符合现行国家标准《建筑设计防火规范》GB50016的有关规定。3变电站内的建（构）筑物与变电站外的民用建（构）筑物及各类厂房、库房、堆场、储罐之间的防火间距应符合现行国家标准《建筑设计防火规范》GB50016的有关规定。4变电站内各建（构）筑物及设备的防火间距不应小于表2的规定。表2变电站内建（构）筑物及设备的防火间距(m)注：1建、构筑物防火间距应按相邻两建（构）筑物外墙的最近距离计算，如外墙有凸出的燃烧构件时，则应从其凸出部分外缘算起。2相邻两座建筑两面的外墙为非燃烧体且无门窗洞口、无外露的燃烧屋檐，其防火间距可按本表减少25％。3相邻两座建筑较高一面的外墙如为防火墙时，其防火间距不限，但两座建筑物门窗之间的净距不应小于5m。4生产建（构）筑物侧墙外5m以内布置油浸变压器或可燃介质电容器等电气设备时，该墙在设备总高度加3m的水平线以下及设备外廓两侧各3m的范围内，不应设有门窗、洞口；建筑物外墙距设备外廓5～10m时，在上述范围内的外墙可设甲级防火门，设备高度以上可设防火窗，其耐火极限不应小于0.90h。5、控制室室内装修应采用不燃材料。6、屋外油浸变压器之间的防火最小间距：35KV及以下最小间距5M；110KV最小间距8M；220KV及以上最小间距10M。当间距不能得到满足时应设置防火墙，防火墙高度应高于变压器油枕，长度不应小于变压器的储油池两侧各一米7、油量为2500KG及以上的室外变压器或电抗器与本回路油量为600KG以上且2500KG以下的带油电气设备之间的防火间距不应小于5M。8、35KV及以下室内配电装置，当未采用金属封闭开关设备时，其油断路器，电流互感器和电压互感器，应设置在两侧有不燃烧实体墙的间隔内9、35KV以上室内配电装置应安装在有不燃烧实体墙的间隔内，不燃烧实体墙的高度不应低于配电装置中带油设备的高度。总油量超过100KG的室内变压器应设置单独的变压器室，10、室内单台总油量为100KG以上的电气设备，应设置储油或挡油设施，挡油设施的容积应按油量的20%设计，并应设置能将事故由排至安全处的设施，当不能满足上述要求时，应设置能容安全部油量的储油设施，11、室外单台油量为1000KG以上的电气设备，应设置储油或挡油设施，挡油设施的容积应按油量的20%设计，并应设置将事故有，排至安全处的设施，当不能满足上述要求且变压器未设置水喷雾灭火系统应设置能容纳全部油量的储油设施，当设置有油水分离措施的宗事故储油池时，容量按最大油箱容量的60%确定，储油或挡油设施应大于变压器外廓每边各一米，12、储油设施内应铺设卵石层，厚度不应小于250MM，卵石直径应为50——80MM。13、设置带油电气设备的建（构）筑物与贴邻或靠近该建（构）筑物的其他建（构）筑物之间应设置防火墙。14、当变电站内建筑的火灾危险性为丙类且建筑的占地面积超过3000m2时，变电站内的消防车道宜布置成环形；当为尽端式车道时，应设回车场地或回车道。消防车道宽度及回车场的面积应符合现行国家标准《建筑设计防火规范》GB50016的有关规定。二电缆及电缆敷设1、电缆从室外进入室内的入口处、电缆竖井的出入口处、电缆接头处、主控制室与电缆夹层之间以及长度超过100m的电缆沟或电缆...
