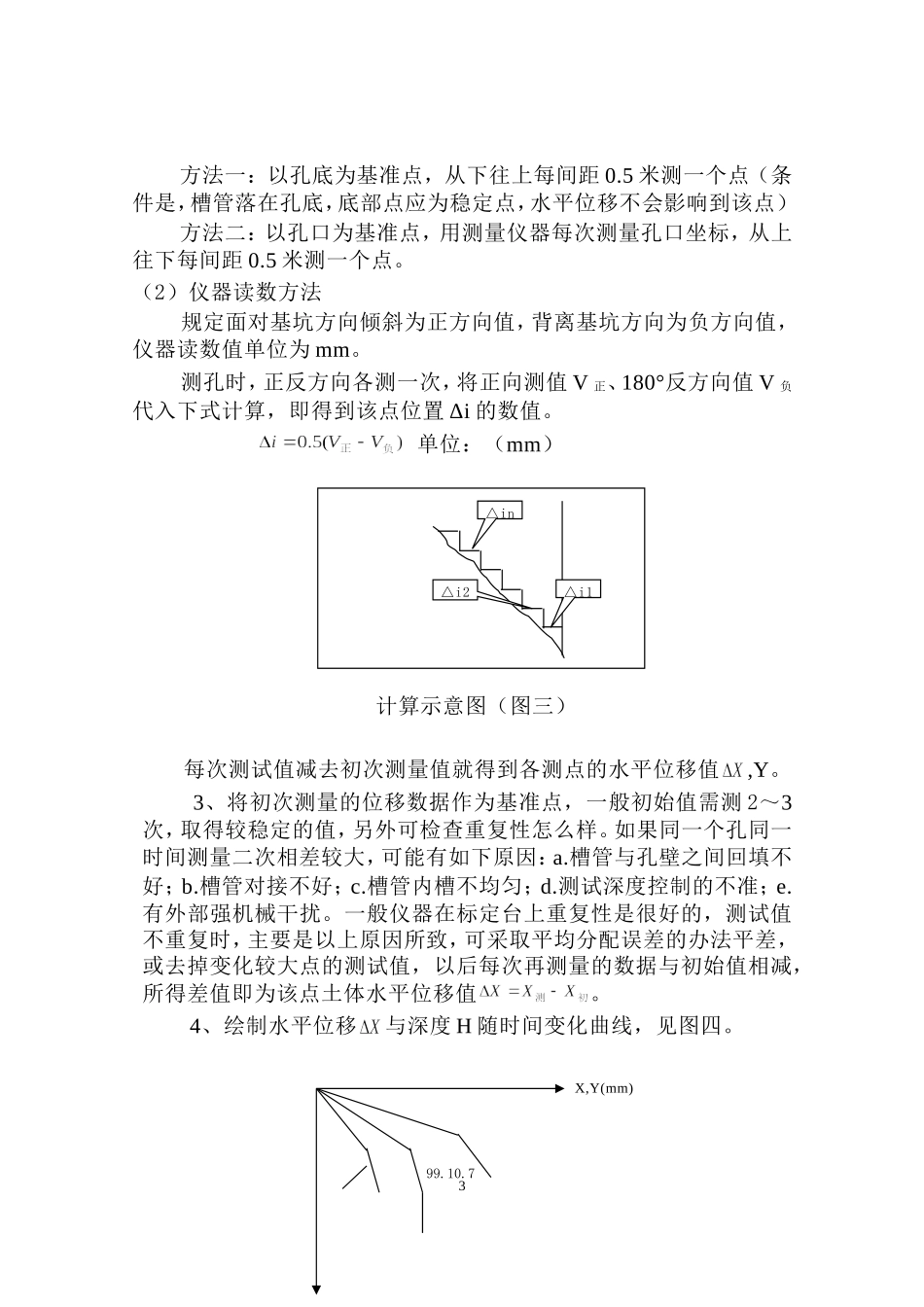

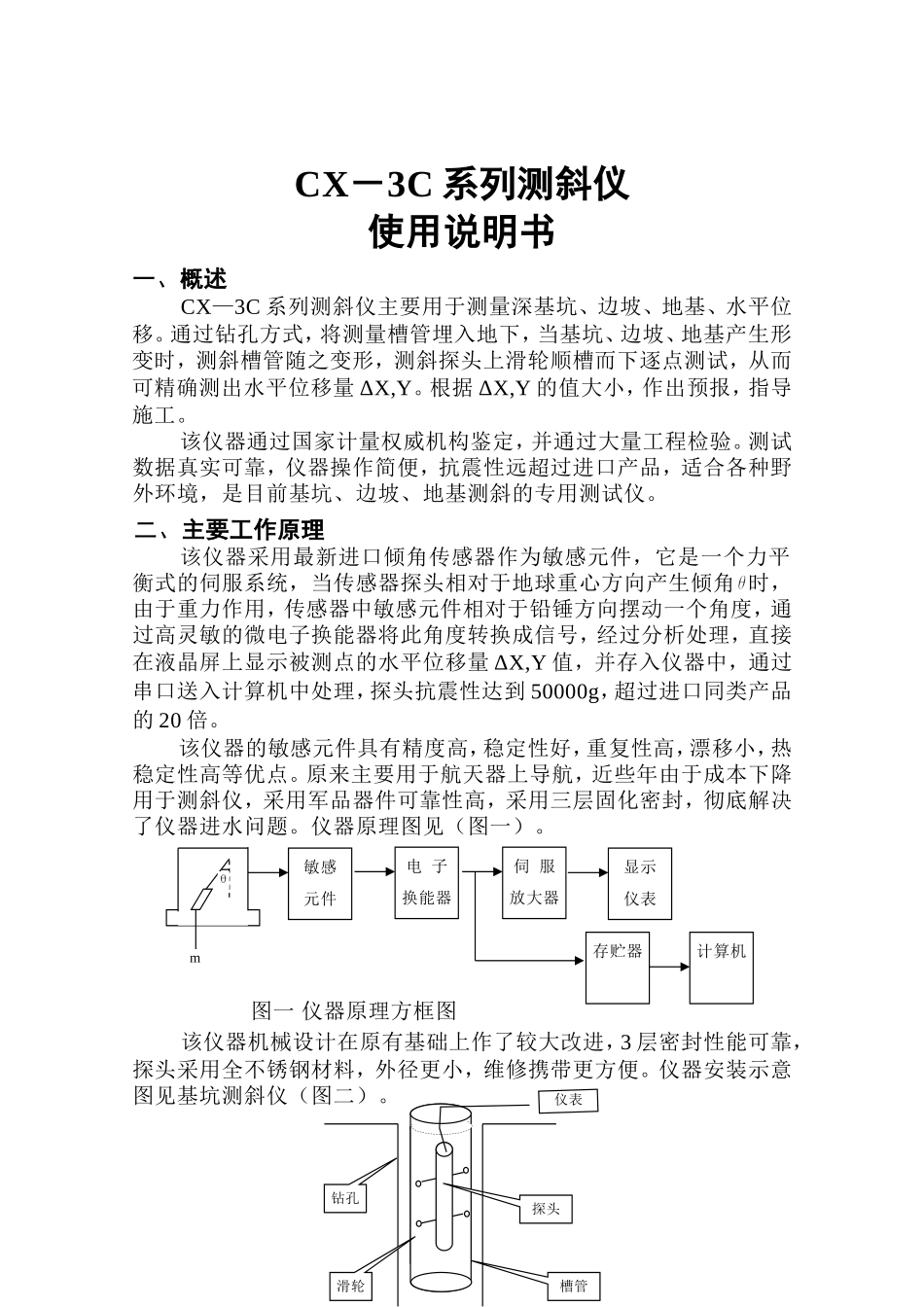

CX－3C系列测斜仪使用说明书一、概述CX—3C系列测斜仪主要用于测量深基坑、边坡、地基、水平位移。通过钻孔方式，将测量槽管埋入地下，当基坑、边坡、地基产生形变时，测斜槽管随之变形，测斜探头上滑轮顺槽而下逐点测试，从而可精确测出水平位移量ΔX,Y。根据ΔX,Y的值大小，作出预报，指导施工。该仪器通过国家计量权威机构鉴定，并通过大量工程检验。测试数据真实可靠，仪器操作简便，抗震性远超过进口产品，适合各种野外环境，是目前基坑、边坡、地基测斜的专用测试仪。二、主要工作原理该仪器采用最新进口倾角传感器作为敏感元件，它是一个力平衡式的伺服系统，当传感器探头相对于地球重心方向产生倾角时，由于重力作用，传感器中敏感元件相对于铅锤方向摆动一个角度，通过高灵敏的微电子换能器将此角度转换成信号，经过分析处理，直接在液晶屏上显示被测点的水平位移量ΔX,Y值，并存入仪器中，通过串口送入计算机中处理，探头抗震性达到50000g，超过进口同类产品的20倍。该仪器的敏感元件具有精度高，稳定性好，重复性高，漂移小，热稳定性高等优点。原来主要用于航天器上导航，近些年由于成本下降用于测斜仪，采用军品器件可靠性高，采用三层固化密封，彻底解决了仪器进水问题。仪器原理图见（图一）。图一仪器原理方框图该仪器机械设计在原有基础上作了较大改进，3层密封性能可靠，探头采用全不锈钢材料，外径更小，维修携带更方便。仪器安装示意图见基坑测斜仪（图二）。1mθ敏感元件电子换能器伺服放大器显示仪表存贮器计算机钻孔探头槽管滑轮仪表。图二基坑测斜仪三、主要技术指标1.探头尺寸：CX-3C：长780mm、直径φ28mm，导轮间距：500mm2.测量精度：±0.01mm/500mm，分辨率±4秒；系统精度:±4mm/15m;数字量显示:4.5位;记录方式:自动采集3.角度测量范围：0°～±15°；4.测试深度最大1000m;水压10Mp5.工作电压：内置可充锂电池组+7.2V；6.工作温度：-10℃～+60℃；7.抗震性50000g（国内最高200g，进口2000g）（彻底解决了由于碰撞而损坏仪器的可能性）。四、操作方法概述1、将探头信号插头按槽对准插入仪器面板，打开电源开关，将探头垂直竖立正中时，显示初始值。该仪器初始值为零，探头沿滑轮方向左右摆动时，显示数字在初始值左右波动，当探头靠立固定不动时，显示数字稳定不变，说明仪器工作正常。2、将探头向某一方向倾斜，显示数字向增大方向变动时，规定此方向为正方向(探头十字架面向位移方向为正)，将该方向对准基坑位移方向，顺槽管而下，每间距0.5米读取一个数字。电缆标记为0.5m一个点（也可选择1米测一个点）。（1）基准点设定2方法一：以孔底为基准点，从下往上每间距0.5米测一个点（条件是，槽管落在孔底，底部点应为稳定点，水平位移不会影响到该点）方法二：以孔口为基准点，用测量仪器每次测量孔口坐标，从上往下每间距0.5米测一个点。（2）仪器读数方法规定面对基坑方向倾斜为正方向值，背离基坑方向为负方向值，仪器读数值单位为mm。测孔时，正反方向各测一次，将正向测值V正、180°反方向值V负代入下式计算，即得到该点位置Δi的数值。单位：（mm）计算示意图（图三）每次测试值减去初次测量值就得到各测点的水平位移值,Y。3、将初次测量的位移数据作为基准点，一般初始值需测2～3次，取得较稳定的值，另外可检查重复性怎么样。如果同一个孔同一时间测量二次相差较大，可能有如下原因：a.槽管与孔壁之间回填不好；b.槽管对接不好；c.槽管内槽不均匀；d.测试深度控制的不准；e.有外部强机械干扰。一般仪器在标定台上重复性是很好的，测试值不重复时，主要是以上原因所致，可采取平均分配误差的办法平差，或去掉变化较大点的测试值，以后每次再测量的数据与初始值相减，所得差值即为该点土体水平位移值。4、绘制水平位移与深度H随时间变化曲线，见图四。3△i2△in△i1X,Y(mm)99.10.7图四该曲线反映了地基、边坡随时间变化的绝对位移趋势及数值。根据绝对位移值，结合监测规程及地层情况，决定是否提出报警值，以指导施工部门采取加固处理措施。五、仪表操作说明（一）、参数设置1、开机后光标←停在“参数设置”上，按“确定”键，光标←指向“孔...
