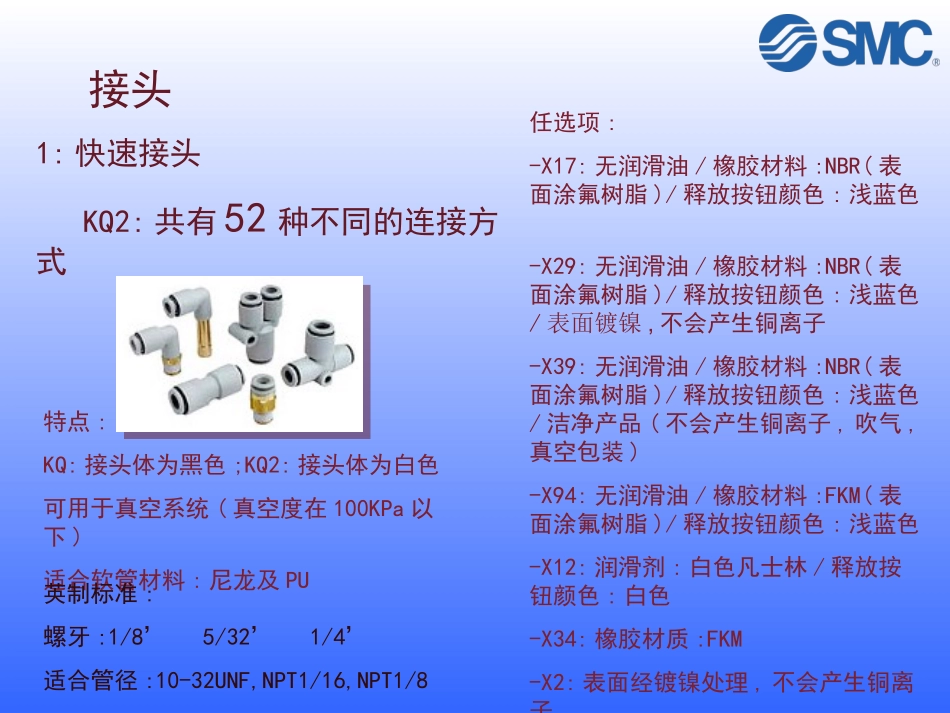

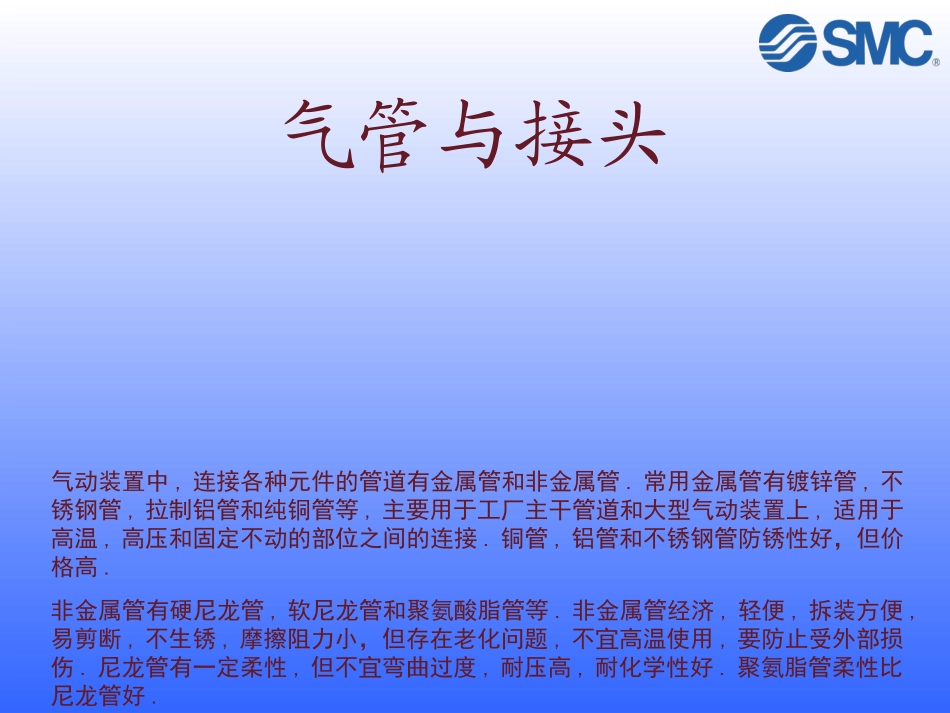

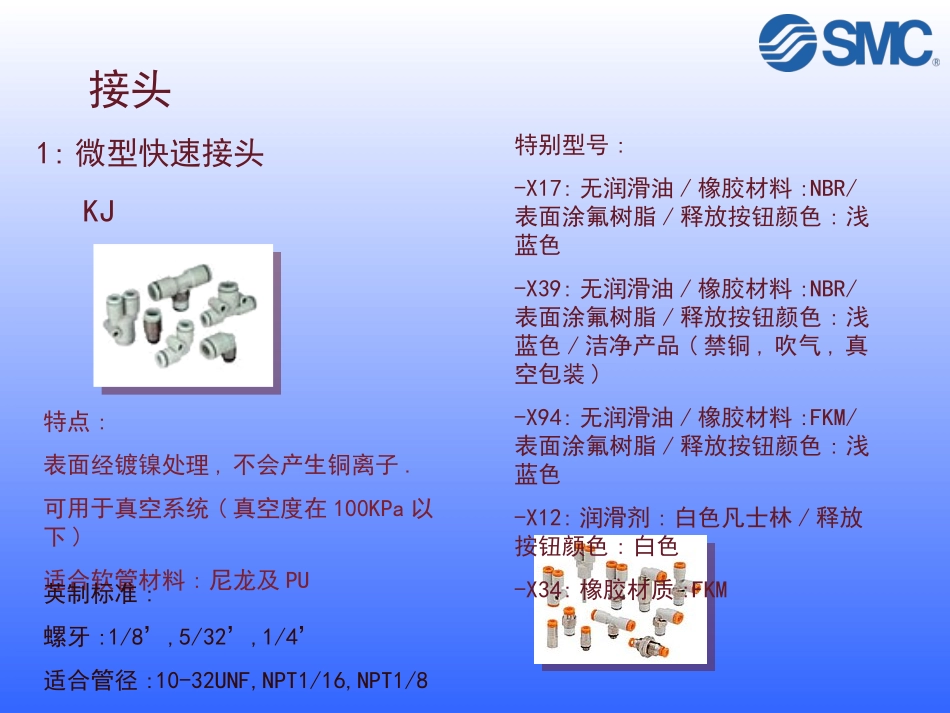

气管与接头气动装置中,连接各种元件的管道有金属管和非金属管.常用金属管有镀锌管,不锈钢管,拉制铝管和纯铜管等,主要用于工厂主干管道和大型气动装置上,适用于高温,高压和固定不动的部位之间的连接.铜管,铝管和不锈钢管防锈性好，但价格高.非金属管有硬尼龙管,软尼龙管和聚氨酸脂管等.非金属管经济,轻便,拆装方便,易剪断,不生锈,摩擦阻力小，但存在老化问题,不宜高温使用,要防止受外部损伤.尼龙管有一定柔性,但不宜弯曲过度,耐压高,耐化学性好.聚氨脂管柔性比尼龙管好.接头1:微型快速接头KJ特点:表面经镀镍处理,不会产生铜离子.可用于真空系统(真空度在100KPa以下)适合软管材料:尼龙及PU英制标准:螺牙:1/8’,5/32’,1/4’适合管径:10-32UNF,NPT1/16,NPT1/8特别型号:-X17:无润滑油/橡胶材料:NBR/表面涂氟树脂/释放按钮颜色:浅蓝色-X39:无润滑油/橡胶材料:NBR/表面涂氟树脂/释放按钮颜色:浅蓝色/洁净产品(禁铜,吹气,真空包装)-X94:无润滑油/橡胶材料:FKM/表面涂氟树脂/释放按钮颜色:浅蓝色-X12:润滑剂:白色凡士林/释放按钮颜色:白色-X34:橡胶材质:FKM接头1:快速接头KQ2:共有52种不同的连接方式特点:KQ:接头体为黑色;KQ2:接头体为白色可用于真空系统(真空度在100KPa以下)适合软管材料:尼龙及PU任选项:-X17:无润滑油/橡胶材料:NBR(表面涂氟树脂)/释放按钮颜色:浅蓝色-X29:无润滑油/橡胶材料:NBR(表面涂氟树脂)/释放按钮颜色:浅蓝色/表面镀镍,不会产生铜离子-X39:无润滑油/橡胶材料:NBR(表面涂氟树脂)/释放按钮颜色:浅蓝色/洁净产品(不会产生铜离子,吹气,真空包装)-X94:无润滑油/橡胶材料:FKM(表面涂氟树脂)/释放按钮颜色:浅蓝色-X12:润滑剂:白色凡士林/释放按钮颜色:白色-X34:橡胶材质:FKM-X2:表面经镀镍处理,不会产生铜离子英制标准:螺牙:1/8’5/32’1/4’适合管径:10-32UNF,NPT1/16,NPT1/8KQ2S:内六角连接KQ2S:内六角连接KQ2V:带外六角万向弯头KQ2V:带外六角万向弯头KQ2K:45°弯头快速接头KQ2K:45°弯头快速接头KQ2W:加长弯头快速接头KQ2W:加长弯头快速接头KQ2E:隔板安装直通接头KQ2E:隔板安装直通接头KQ2E:隔板安装直接内螺纹接头KQ2E:隔板安装直接内螺纹接头KQ2N:插杆管KQ2N:插杆管KQ2N:异径插杆管KQ2N:异径插杆管美制NPT牙与美制气管用接头.RC牙与美制气管用接头KQ2系列万用接头能安装在美制NPT,日本PT,德国PF及英国BSP螺纹孔上适合软管:尼龙及PU-X2:表面经镀镍处理,不会产生铜离子.KQB黄铜快速接头＊采用氟树脂(FKM)密封圈材料，金屬部份採用黃銅(C3604,C3771)，插管部份乃採用不鏽鋼(SUS304)＊使用流體溫度：-5~150C˚＊無潤滑規格＊適用於FEP、PFA、尼龍、軟尼龍、聚氨酯、極軟聚氨酯軟管＊任選項：“-X2”黃銅部份表面經鍍鎳處理脑特点：内置轴承，可自由环绕中轴作360°高速旋转基本材料：铜最高使用压力：1.0MPa􀀊可用于真空系统（真空度100kPa以下）适合软管材料：尼龙及PU标准型带密封剂表面经镀镍处理，不会产生铜离子高速旋转式快换接头KS/KX系列KS系列KM13KM15KM14KM16KM系列KF系列嵌入式接头スリーブ材質:樹脂スリーブ/黄铜适合气管:T/TS/TU/TPH/TPS/TH/TL/TDKFHKFLKFTKFFKFE隔板式KFYKFVKFWKFPプラグKFDスリーブKFNユニオンナットM系列微型接头连接方式H,DL,L,LL系列卡套式接头采用金属管套,可用于软质铜管上.适合管子:尼龙及软质铜管KC系列自封式快速接头特点：拆卸软管时，能制止空气从接头流出基本材料：铜最高使用压力：1.0MPa适合软管：尼龙及PU标准型带密封剂表面经镀镍处理，不会产生铜离子KK系列带单向阀的耦合接头KKH系列带单向阀的耦合接头(带吸收冲击罩)KKA系列带单向阀的耦合接头(不锈钢)DM系列圆形多管连接器把多条管子的接头，对接组合在一起，既省地方，又省维修时间。适合气管:3.2/4/6DM6DM12DMK系列带快速接头的圆形多管连接器把多条管子的接头，对接组合在一起，既省地方，又省维修时间。适合气管:3.2/4/6KDM系列长方形多管连接器安装空间小，安装工时大大减少管子为快换接头连接KB系列配管组件不用工具，采用快速锁紧方式，便可根据用途需要，对配管进行集中和分配，且空气的输出方向可在360°内自由选择。黄铜件全部进行无电解镀镍，故无铜离子...
