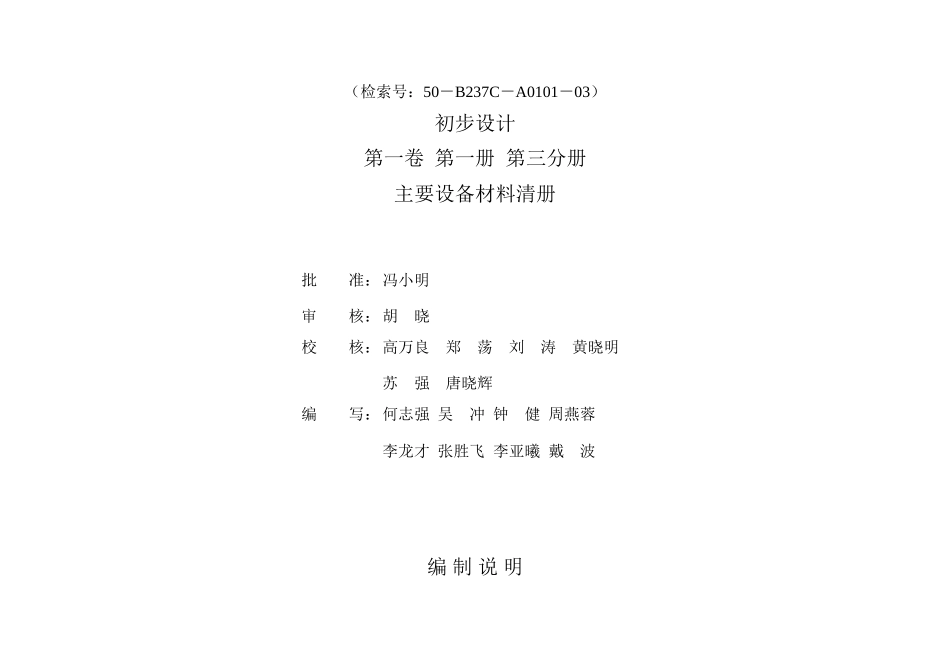

乃琼220kV变电站新建工程（检索号：50－B237C－A0101－03）初步设计第一卷第一册第三分册主要设备材料清册西南电力设计院SOUTHWESTELECTRICPOWERDESIGNINSTITUTE二OO九年五月成都乃琼220kV变电站新建工程（检索号：50－B237C－A0101－03）初步设计第一卷第一册第三分册主要设备材料清册批准：冯小明审核：胡晓校核：高万良郑荡刘涛黄晓明苏强唐晓辉编写：何志强吴冲钟健周燕蓉李龙才张胜飞李亚曦戴波编制说明1、本设备材料清册为乃琼220kV变电站所有设备材料清册。2、本清册仅作为乃琼220kV变电站初步设计概算用，不能作为订货依据。3、所有设备应按海拔高度为3700m的高海拔设备考虑。目录一、电气一次部分二、电气二次部分三、照明部分四、系统保护部分五、通信部分六、调度自动化七、暖通部分八、水工部分序号名称型号及规范单位数量备注一电气一次部分（一）主变压器1主变压器有载调压台1容量：150000/150000/50000kVA电压：230±8×1.25％/121/10.5kV接线组别：YN，yn0，d11接线组别：YN，a0，d11；Uk1－2＝14％，Uk1－3＝38％，Uk2－3＝24％套管CT高压侧：300－600/5A，0.5/5P20/5P20中压侧：600－1200/5A，0.520/5P20220kV中性点套管电流互感器300/5A，2只，5P20110kV中性点套管电流互感器600/5A，2只，5P202220kV侧中性点氧化锌避雷器Y5W1－108/281G台1附放电计数器3110kV侧中性点氧化锌避雷器Y1W－73/200（G）台1附放电计数器1序号名称型号及规范单位数量备注4220kV侧中性点单极隔离开关户外，126kV，630A，31.5kA台15110kV侧中性点单极隔离开关户外，72.5kV，630A，31.5kA台16电流互感器LJW1—10（W）600/5A，5P20/5P20只27110kV棒式支柱绝缘子ZS－110/4（W）只2863kV棒式支柱绝缘子ZS－72.5/4（W）只29支柱绝缘子ZS－20/20只4510铜母线TMY－125×10m15011钢母线TMY－60×6m2012耐张绝缘子串21（XWP2－10）串613耐张绝缘子串11（XWP2－10）串614钢芯铝绞线（220kV主变进线）LGJ－630/45，L＝30m跨1三相/跨15钢芯铝绞线（110kV主变进线）LGJ－630/45，L＝30m跨1三相/跨（二）220kV配电装置1220kV户内GIS额定电压252kV，额定电流母线4000A，短路开断电流（有效值）40kA，动稳定电流100kA（2s），额定短路关合电流100kA，操作机构控制电压DC220V，电动机电压为AC220V。主母线本期一次上齐，含如下间隔：套1套管采用330kV电压等级1.a220kVGIS主变进线间隔2000A，40kA。配：断路器1组，隔离开关3组，检修用隔离开关2组，快速接地开关1组，电流互感器级次组合：0.2s/0.5/5P20/5P20/个12序号名称型号及规范单位数量备注5P20/5P20/5P20电流比：测量级：2×（500－1000）//5A保护级：2×1000/5A架空终端套管1组及分支母线1.b220kVGIS出线间隔2000A，40kA。配：断路器1组，隔离开关3组，检修用隔离开关2组，快速接地开关1组，电流互感器级次组合：0.2s/0.5/5P20/5P20/5P20/5P20/5P20电流比：测量级：2×（500－1000）//5A保护级：2×1000/5A架空终端套管1组及分支母线个51.c220kVGIS母联间隔3150A，40kA。配：断路器1组，隔离开关2组，检修用隔离开关2组，电流互感器级次组合：0.5/5P20/5P20/5P20/5P20/5P20电流比：测量级：2×（750－1500）//5A保护级：2×1500/5A个11.d220kVGIS母线设备间隔2000A，40kA。配：隔离开关1组，检修用隔离开关2组，电压互感器1组个31.e220kVGIS分段间隔3150A，100kA。隔离开关2组，检修用隔离开关1组个11.f预留出线间隔本期设备2000A，100kA。隔离开关2组，检修用隔离开关1组个51.g预留主变进线间隔本期设备2000A，100kA。隔离开关2组，检修用隔离开关1组个21.h预留母联间隔本期设备3150A，100kA。隔离开关2组，检修用隔离开关1组个13序号名称型号及规范单位数量备注1.i220kVGIS主母线4000Am240三相1.j220kVGIS分支母线2500Am300单相2电容式电压互感器TYD220/－0.005H；//0.1kV台53金属氧化物避雷器额定电压：206kV，残压：538kV（10kA）台18附运行监测仪4悬绝缘子串21（XWP2－160）串15（三）110kV配电装置1110kV户内GIS额定电压126kV，额定电流母线3150A，短路开断电流（有效值）40kA，动稳定电流40kA（3s），操作机构控制电压DC220V，电动机电压为A...
