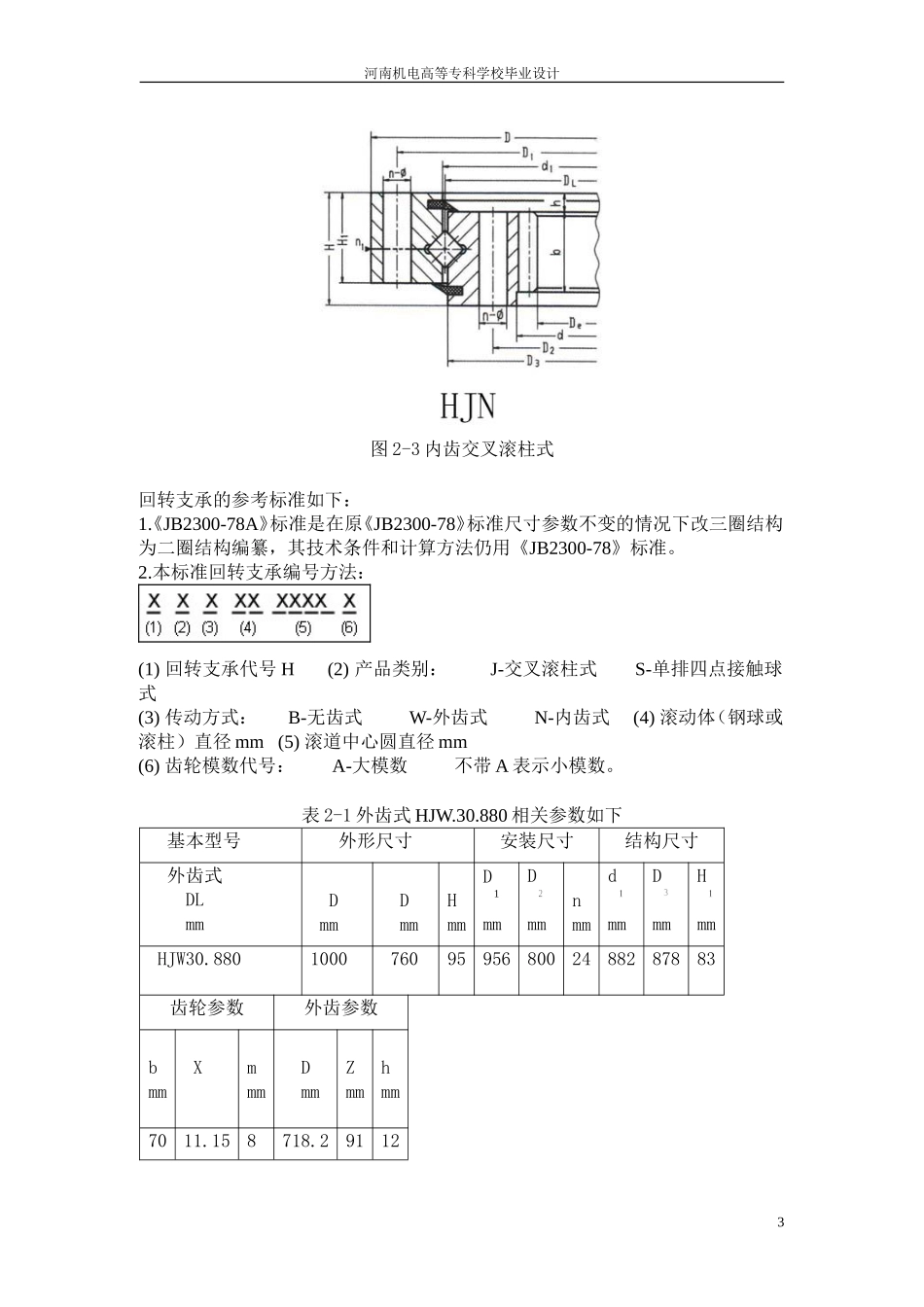

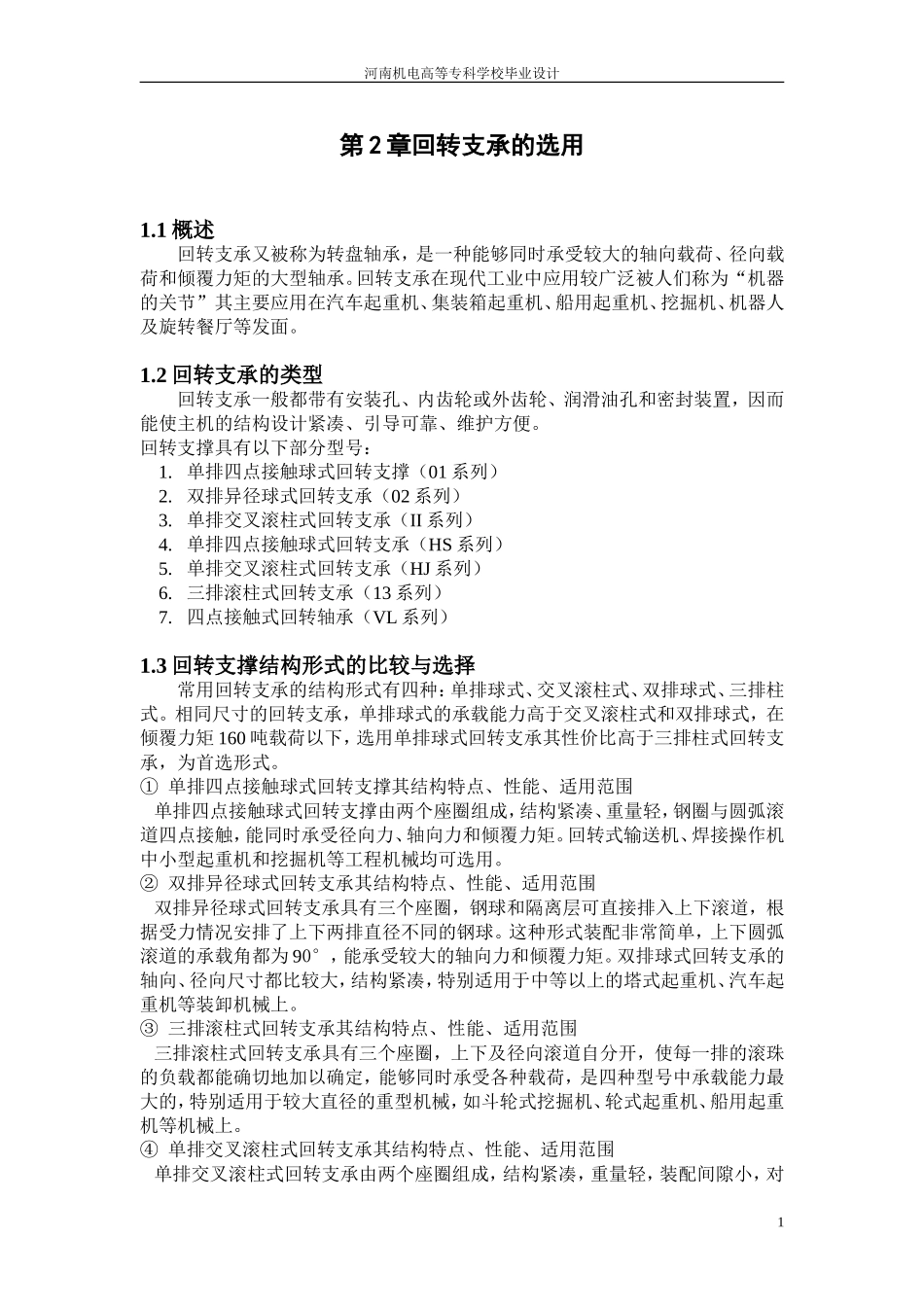

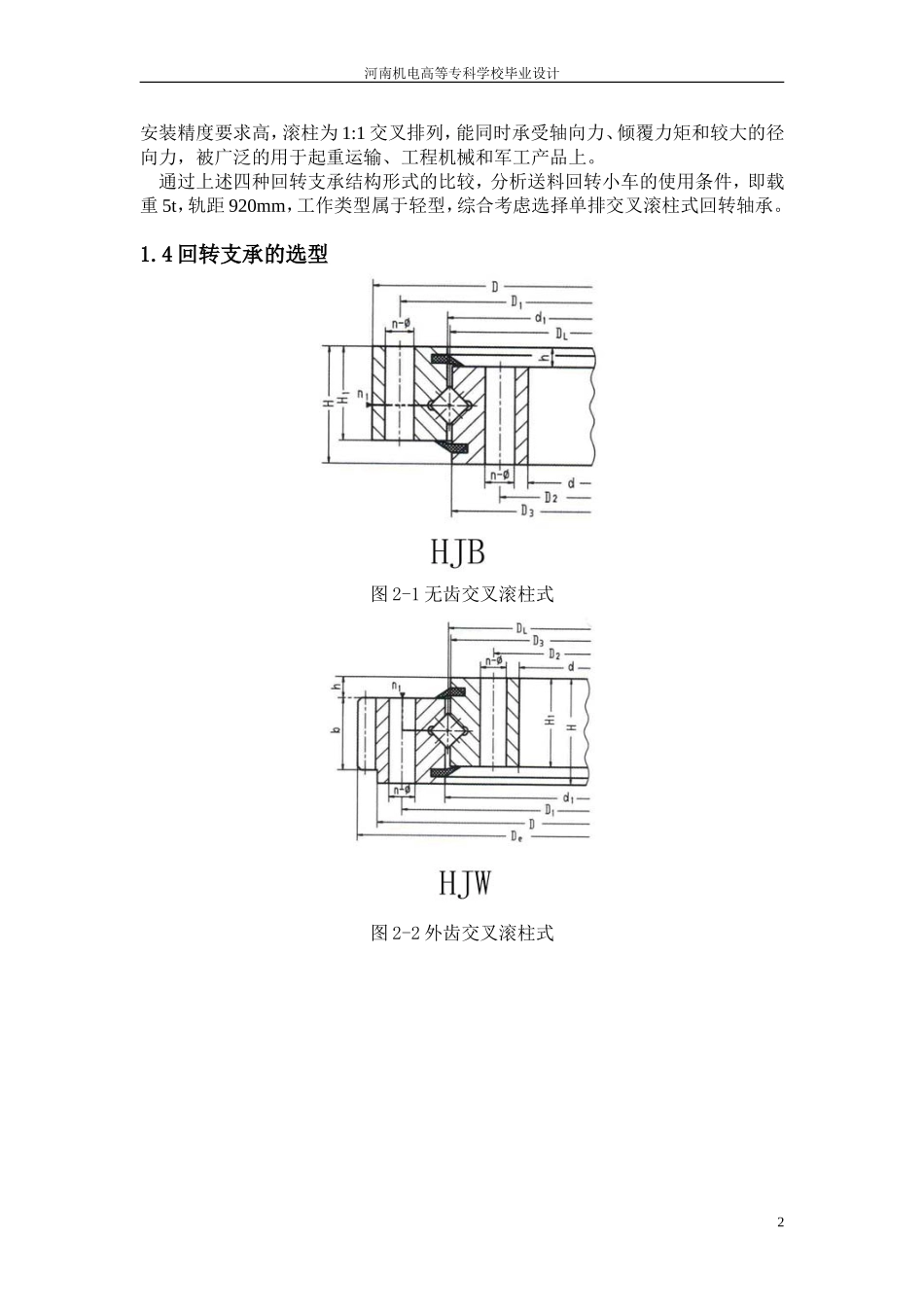

河南机电高等专科学校毕业设计第2章回转支承的选用1.1概述回转支承又被称为转盘轴承,是一种能够同时承受较大的轴向载荷、径向载荷和倾覆力矩的大型轴承。回转支承在现代工业中应用较广泛被人们称为“机器的关节”其主要应用在汽车起重机、集装箱起重机、船用起重机、挖掘机、机器人及旋转餐厅等发面。1.2回转支承的类型回转支承一般都带有安装孔、内齿轮或外齿轮、润滑油孔和密封装置,因而能使主机的结构设计紧凑、引导可靠、维护方便。回转支撑具有以下部分型号:1.单排四点接触球式回转支撑(01系列)2.双排异径球式回转支承(02系列)3.单排交叉滚柱式回转支承(II系列)4.单排四点接触球式回转支承(HS系列)5.单排交叉滚柱式回转支承(HJ系列)6.三排滚柱式回转支承(13系列)7.四点接触式回转轴承(VL系列)1.3回转支撑结构形式的比较与选择常用回转支承的结构形式有四种:单排球式、交叉滚柱式、双排球式、三排柱式。相同尺寸的回转支承,单排球式的承载能力高于交叉滚柱式和双排球式,在倾覆力矩160吨载荷以下,选用单排球式回转支承其性价比高于三排柱式回转支承,为首选形式。①单排四点接触球式回转支撑其结构特点、性能、适用范围单排四点接触球式回转支撑由两个座圈组成,结构紧凑、重量轻,钢圈与圆弧滚道四点接触,能同时承受径向力、轴向力和倾覆力矩。回转式输送机、焊接操作机中小型起重机和挖掘机等工程机械均可选用。②双排异径球式回转支承其结构特点、性能、适用范围双排异径球式回转支承具有三个座圈,钢球和隔离层可直接排入上下滚道,根据受力情况安排了上下两排直径不同的钢球。这种形式装配非常简单,上下圆弧滚道的承载角都为90°,能承受较大的轴向力和倾覆力矩。双排球式回转支承的轴向、径向尺寸都比较大,结构紧凑,特别适用于中等以上的塔式起重机、汽车起重机等装卸机械上。③三排滚柱式回转支承其结构特点、性能、适用范围三排滚柱式回转支承具有三个座圈,上下及径向滚道自分开,使每一排的滚珠的负载都能确切地加以确定,能够同时承受各种载荷,是四种型号中承载能力最大的,特别适用于较大直径的重型机械,如斗轮式挖掘机、轮式起重机、船用起重机等机械上。④单排交叉滚柱式回转支承其结构特点、性能、适用范围单排交叉滚柱式回转支承由两个座圈组成,结构紧凑,重量轻,装配间隙小,对1河南机电高等专科学校毕业设计安装精度要求高,滚柱为1:1交叉排列,能同时承受轴向力、倾覆力矩和较大的径向力,被广泛的用于起重运输、工程机械和军工产品上。通过上述四种回转支承结构形式的比较,分析送料回转小车的使用条件,即载重5t,轨距920mm,工作类型属于轻型,综合考虑选择单排交叉滚柱式回转轴承。1.4回转支承的选型图2-1无齿交叉滚柱式图2-2外齿交叉滚柱式2河南机电高等专科学校毕业设计图2-3内齿交叉滚柱式回转支承的参考标准如下:1.《JB2300-78A》标准是在原《JB2300-78》标准尺寸参数不变的情况下改三圈结构为二圈结构编纂,其技术条件和计算方法仍用《JB2300-78》标准。2.本标准回转支承编号方法:(1)回转支承代号H(2)产品类别:J-交叉滚柱式S-单排四点接触球式(3)传动方式:B-无齿式W-外齿式N-内齿式(4)滚动体(钢球或滚柱)直径mm(5)滚道中心圆直径mm(6)齿轮模数代号:A-大模数不带A表示小模数。表2-1外齿式HJW.30.880相关参数如下基本型号外形尺寸安装尺寸结构尺寸外齿式DLmmDmmDmmHmmD1mmDmmnmmdmmDmmHmmHJW30.8801000760959568002488287883齿轮参数外齿参数bmmXmmmDmmZmmhmm7011.158718.291123河南机电高等专科学校毕业设计外齿式HJW.30.880实物如下图示:1.5回转支承的材料考虑回转支承在送料回转小车中的的用途,参考《机械工程材料》王运炎主编,选择ZG340-640,其主要用于起重运输机中齿轮、轴承、联轴器及重要的机件等,故选择ZG340-640热处理方法:正火、回火,HBS200。4
