DM系列冷室压铸机基本原理VIP免费

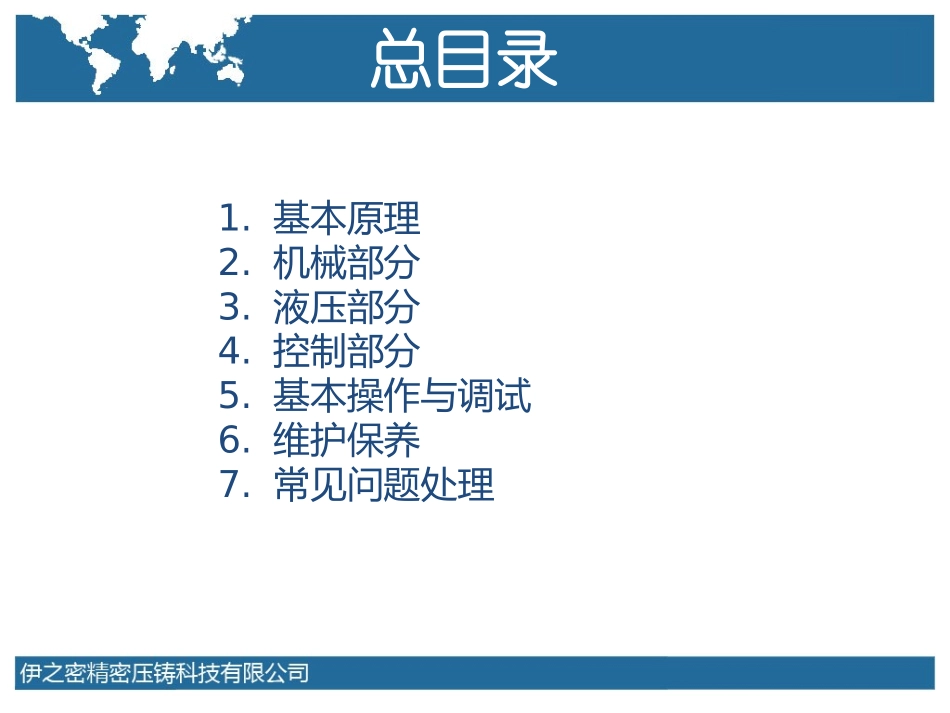

DM系列冷室压铸机培训教程1.基本原理2.机械部分3.液压部分4.控制部分5.基本操作与调试6.维护保养7.常见问题处理总目录1基本原理1.1基本常识1.2压铸原理1.3压铸产品1.4机器吨位定义1.5压铸参数定义1.1基本知识•压铸产品跟我们的生活是息息相关的，存在于我们生活的各个方面•常见的如：合金玩具、钟表、水暖浴室件、装饰品、服装扭扣、拉链、餐具、手机外壳、笔记本电脑外壳、各种门把手等等•不常见的如：汽车、摩托车、航空等各个零配件等1.1基本知识1）可生产形状复杂的零件2）尺寸精度高，表面光滑，有的甚至不需要后加工3）组织致密----因为铸件在高压下凝固4）适合自动化生产，效率高压铸产品特点1.1基本知识冷室压铸机：这个名称是区别与热室压铸机的，在结构上：热室压铸机与冷室压铸的区别主要在射料部分•热室压铸机的压射室与坩埚是装在一起的•冷室压铸机的压射室与坩埚是分开的，它是靠自动给汤机的机械手将金属液从坩埚舀入压射室。•冷室机的锤头是空的，中间有冷却水流过•主要产品：汽车、摩托车等零配件(如汽车轮毂、发动机外壳)•主要材料：铝合金、铜合金、镁合金（高熔点金属>600°C）1.2压铸定义•压铸定义：将熔化的合金金属，在高压力（几百大气压）作用下以很高的速度（5—8米/秒）填充到模具型腔内，并在此压力保持下使之凝固而获得铸件的一种方法。•压铸的主要特点：高速和高压•DM系列压铸机可以达到空压射速度≥8m/s，建压时间≤15ms1.3冷室压铸机生产产品汽车零部件1.3冷室压铸机生产产品摩托车配件1.3冷室压铸机生产产品手机外壳随身听外壳笔记本电脑外壳手机部件PDA外壳投影仪外壳1.4冷室压铸机吨位定义•要能清楚压铸机吨位的定义，首先要搞清楚锁模力的含义。•锁模力：将两个模具合拢并且压紧所用的力叫做锁模力。平常说的DM400即是指的压铸机的锁模力是400吨，即4000KN的力•DM系列压铸机包括：DM180,DM300,DM400,DM500,DM800,DM800,DM1000,DM1250,DM1650,DM2000,DM2500,DM3000全部都是指的锁模力而言1.5机器参数定义名称含义锤头润滑时间从锤头润滑开始至润滑停止的时间锤头润滑次数每经过设定的周期循环次数后，润滑一次顶出延时开模终止到顶针顶出之间的时间顶回延时顶针顶出到位到顶针顶回开始的时间顶针次数每个自动循环周期顶针顶出的次数射料时间从射料动作开始计时到锤头开始回位的时间开模时间射料时间结束开始计时到开模动作的时间（即冷却时间）总压调节储能、起压，抽芯时高压系统的压力顶针压力调节顶针动作时高压油路压力开模压力调节开模动作时，高压油路的压力储能时间快速、增压完成后，或者锁模到位后高压油对储能器进行压力补偿的时间1.5机器参数定义名称含义锁模压力调节锁模动作时高压油路的压力低压压力调节低压锁模动作时高压油路的压力计数器统计自动循环周期的次数增压选择在自动循环周期中，是否有增压动作程序锤头跟踪选择选择时：在自动时射料结束待开模时，锤头继续向前至离开射料完吉掣，方可回位不选择时：锤头射料结束，待射料时间到即回位抽芯选择在自动循环周期中，选择抽芯才有抽芯动作程序机铰润滑机铰润滑油泵打油进入机铰各个润滑点射料终止压射时感应此吉掣后，锤头停止向前快速射料压射时感应快速压射吉掣后，锤头快速向前，使铸件成型1.5机器参数定义名称含义回锤终止锤头复位时感应此吉掣后停止回锤动作开模终止开模过程中到此位置后停止开模动作。锁模低压位置锁模过程中此位置为设定模具接触时的较低压力，起保护模具的作用高压锁模锁模过程中系统压力锁模锁模终止位置锁模过程中到此位置后停止锁模动作。锁模确认锁模至机铰伸直后，压下此吉掣才有压射动作。起双重保护作用一速射料压射开始时的速度，使合金液达到内浇口的边沿，为快速压射作准备，防止合金液从料筒的入料口溅出
