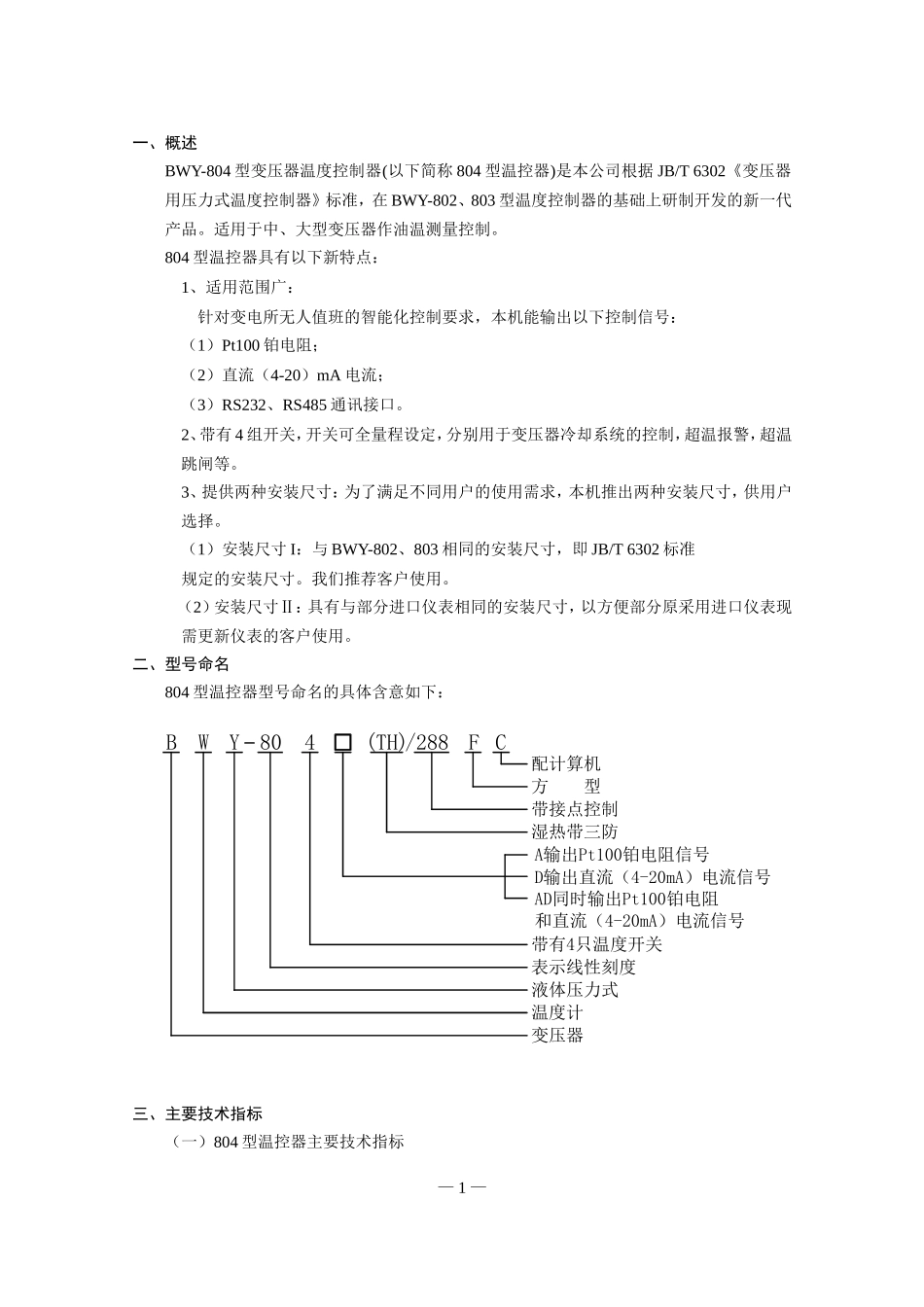

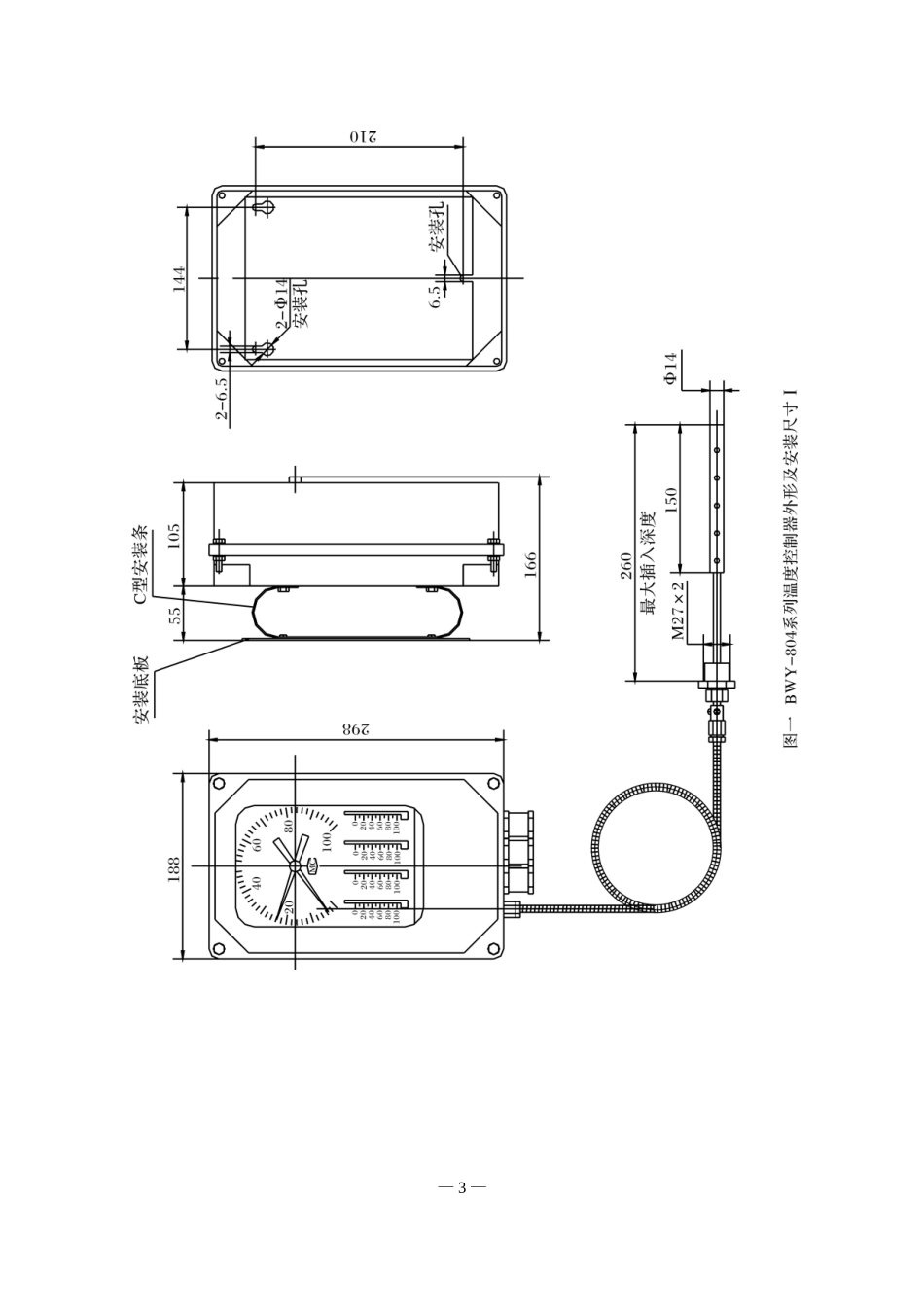

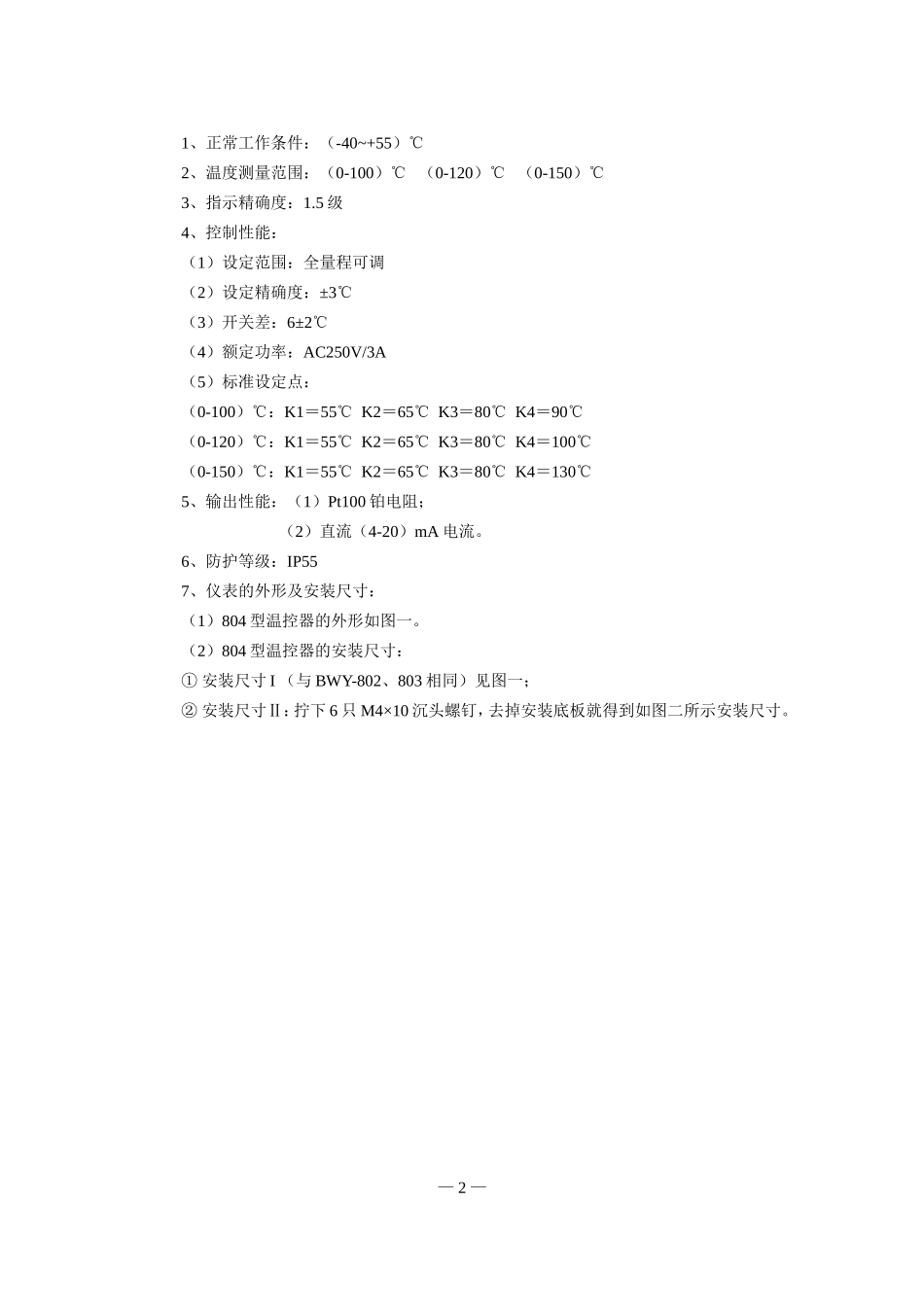

一、概述BWY-804型变压器温度控制器(以下简称804型温控器)是本公司根据JB/T6302《变压器用压力式温度控制器》标准，在BWY-802、803型温度控制器的基础上研制开发的新一代产品。适用于中、大型变压器作油温测量控制。804型温控器具有以下新特点：1、适用范围广：针对变电所无人值班的智能化控制要求，本机能输出以下控制信号：（1）Pt100铂电阻；（2）直流（4-20）mA电流；（3）RS232、RS485通讯接口。2、带有4组开关，开关可全量程设定，分别用于变压器冷却系统的控制，超温报警，超温跳闸等。3、提供两种安装尺寸：为了满足不同用户的使用需求，本机推出两种安装尺寸，供用户选择。（1）安装尺寸I：与BWY-802、803相同的安装尺寸，即JB/T6302标准规定的安装尺寸。我们推荐客户使用。（2）安装尺寸Ⅱ：具有与部分进口仪表相同的安装尺寸，以方便部分原采用进口仪表现需更新仪表的客户使用。二、型号命名804型温控器型号命名的具体含意如下：BWY804(TH)/288FC配计算机方型带接点控制湿热带三防A输出Pt100铂电阻信号D输出直流（4-20mA）电流信号带有4只温度开关表示线性刻度液体压力式温度计变压器AD同时输出Pt100铂电阻和直流（4-20mA）电流信号三、主要技术指标（一）804型温控器主要技术指标—1—1、正常工作条件：（-40~+55）℃2、温度测量范围：（0-100）℃（0-120）℃（0-150）℃3、指示精确度：1.5级4、控制性能：（1）设定范围：全量程可调（2）设定精确度：±3℃（3）开关差：6±2℃（4）额定功率：AC250V/3A（5）标准设定点：（0-100）℃：K1＝55℃K2＝65℃K3＝80℃K4＝90℃（0-120）℃：K1＝55℃K2＝65℃K3＝80℃K4＝100℃（0-150）℃：K1＝55℃K2＝65℃K3＝80℃K4＝130℃5、输出性能：（1）Pt100铂电阻；（2）直流（4-20）mA电流。6、防护等级：IP557、仪表的外形及安装尺寸：（1）804型温控器的外形如图一。（2）804型温控器的安装尺寸：①安装尺寸I（与BWY-802、803相同）见图一；②安装尺寸Ⅱ：拧下6只M4×10沉头螺钉，去掉安装底板就得到如图二所示安装尺寸。—2——3—图二BWY—804系列温度控制器安装尺寸Ⅱ（二）XMT-288F，288FC主要技术指标1、正常工作条件：（-10-50）℃2、温度测量范围：（0-100）℃（0-120）℃（0-150）℃3、精度：1.5级4、分辨率：0.1℃5、输入信号：Pt100铂电阻，三线制（接受804型温控器输出的Pt100铂电阻信号）6、供电电源：AC220V±10%7、控制性能：（1）设定范围：全量程可调（2）设定精确度：±1℃（3）开关差：2℃（4）触点容量：AC250V/3A（5）标准设定点：55℃，80℃—4—8、输出性能(适用于288FC)：（1）直流电压：（0-5）V、（1-5）V；（2）直流电流：（4-20）mA；（3）通讯接口：RS232、RS485。9、XMT-288F，288FC的外形及安装尺寸见图三图三XMT—288F，XMT-288FC外形图四、仪表的设定（一）BWY-804型温度控制器温度开关的设定：温控器出厂时各温度开关的设定点已按标准设定点设定好(参见主要技术指标)，若用户需要改变设定值，可按如下步骤进行：1、用本机配带的10mm呆扳手打开表盖；2、用本机配带的6mm呆扳手拧松开关固定螺栓(见图四)；3、将红色设定针拨动到所需设定值；4、拧紧开关固定螺栓；5、合上表盖。（二）XMT-288F，288FC数显温控仪温度开关的设定：1、将拨动开关拨到设定位置（见图三）；—5—2、调节电位器到所需的温度；3、将拨动开关拨回到测量位置。五、仪表的接线804型温控器接线需打开表盖，拧下引线端子上的开关摒紧螺栓（见图四），取出引线密封圈，依次将接线电缆穿入后，一起装入引线端子，然后按接线图要求接好线，最后拧紧开关摒紧螺栓，合上表盖。引线电缆的单根电线截面建议选用1.5mm2。BWY-804DTH接线见图五。BWY-804ATH/XMT-288F接线见图六。BWY-804ATH/XMT-288FC接线见图七。BWY—804AD接线见图八。—6—°C6060040200204020040606004020020408010060引线端子引线密封圈摒紧螺栓1开关固定螺栓设定指针2345678910111213141516图四BWY—804系列温度控制器结构图—7—图五BWY—804DTH接线示意图注：虚线以上部分为仪表内部接线，虚线以下为用户接线。—8—1234567891011风机备用报警跳闸Pt100K1K2K3K4...
