第6章 控制测量VIP免费

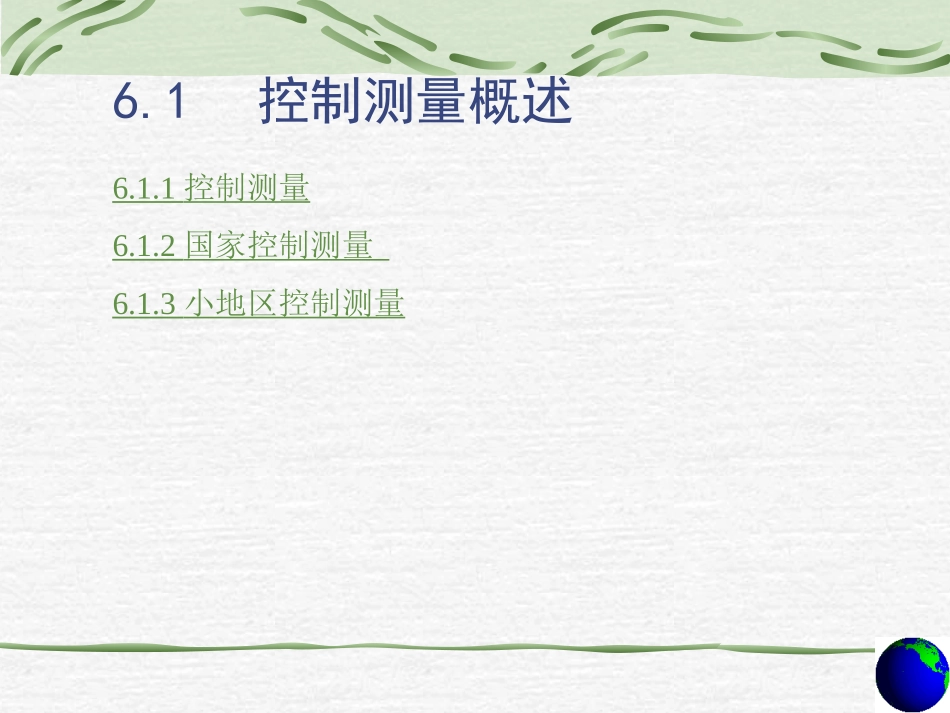

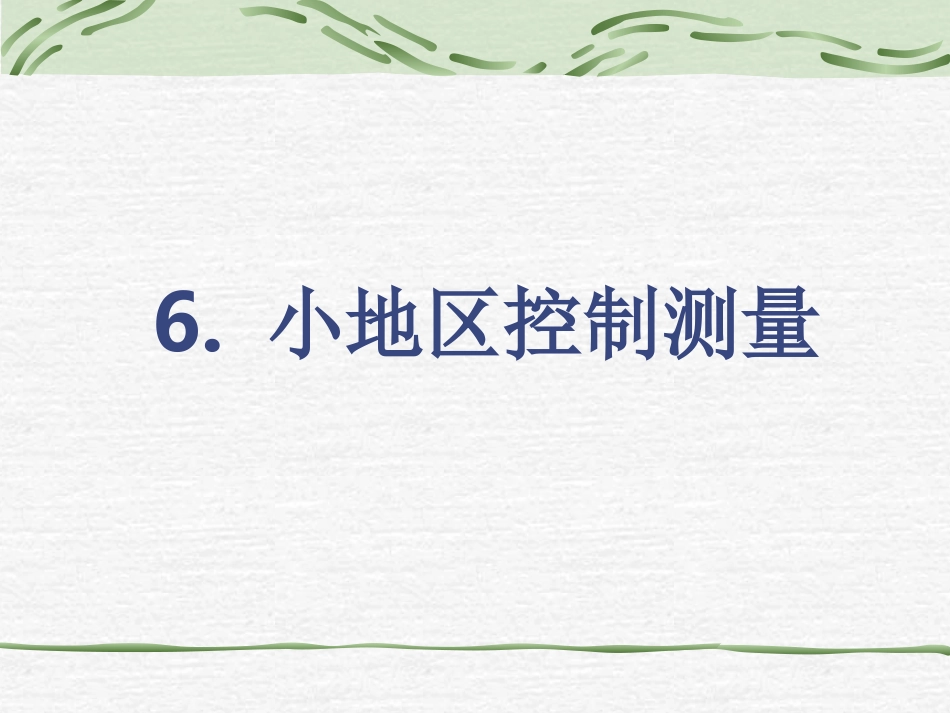

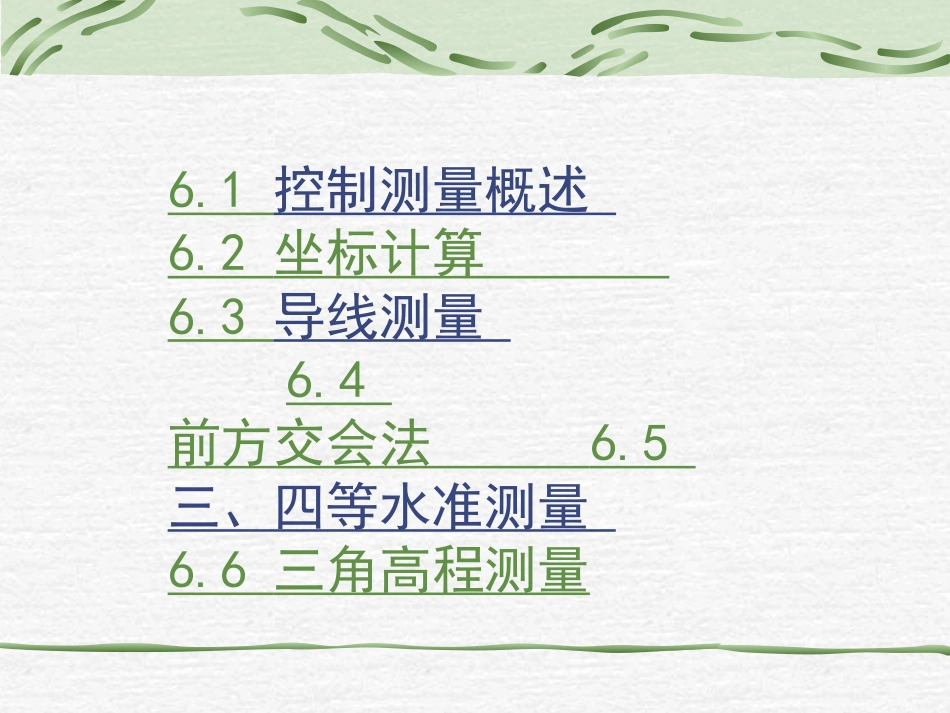

6.小地区控制测量6.1控制测量概述6.2坐标计算6.3导线测量6.4前方交会法6.5三、四等水准测量6.6三角高程测量6.1控制测量概述6.1.1控制测量6.1.2国家控制测量6.1.3小地区控制测量1.控制测量的目的测量工作的基本原则：(1)在测量布局上，“由整体到局部”；在测量精度上，“由高级到低级”；在测量程序上，“先控制后碎部”；→作用：a.保证精度，减少误差积累；b.便于分组测量，加快进度。6.1.1控制测量控制网分为平面控制网和高程控制网两种：测定控制点平面位置(x，y)的工作，称为平面控制测量。测定控制点高程(H)的工作，称为高程控制测量。2.控制测量的分类6.1.2国家控制测量在全国范围内建立的控制网，称为国家控制网。是用精密测量仪器和方法依照施测精度按一、二、三、四等四个等级逐级控制建立的。国家控制网也分为平面控制网和高程控制网两种。1.国家平面控制测量(1)布设形式以高精度而稀疏的一等三角锁，尽可能沿经纬线方向纵横交叉地迅速布满全国，形成统一的骨干大地控制网，然后在一等锁环内逐级（或同时）布设二、三、四等三角网。(2)布设原则a.分级布网，逐级控制b.要有足够的精度c.要有足够的密度d.应有统一的规格共包括三角点、导线点48433个，拉普拉斯点458个，长度起始边467条，由此组成全国范围的参考框架，是国家各部门和全国各行业进行测绘工作的基础。全国一等三角锁网国家三角锁、网的布设规格与精度要求等级平均边长（km）测角中误差(″)三角形最大闭合差″最弱边相对中误差一等网20-25±0.7±2.51：150000二等网13±1.0±3.51：150000三等网8±1.8±7.01：80000四等网2-6±2.5±9.01：40000一等三角锁是国家平面控制网的骨干。二等三角网布设于一等三角锁环内，是国家平面控制网的全面基础。三、四等三角网为二等三角网的进一步加密。建立国家平面控制网，主要采用三角测量的方法。此外，还可以采用大地四边形、大地多边形等形式。在此基础上，可布设一、二级小三角或一、二、三级导线作为区域控制（或局部控制网）。2.国家高程控制测量右图是国家水准网布设示意图，一等水准网是国家高程控制网的骨干。二等水准网布设于一等水准环内，是国家高程控制网的全面基础。三、四等水准网为国家高程控制网的进一步加密。建立国家高程控制网，采用精密水准测量的方法。由高级到低级，从整体到局部：分成四个等级，逐级控制，逐级加密。一等水准网：骨干，环线长1000-1500km二等水准网：基础，环线长500-750km精密水准测量三、四等水准网：为地形测图和工程建设服务。精密水准测量：一等水准网，二等水准网等级仪器类型视距/m前后视距差视距累积差基辅分划读数差/mm基辅分划读数差/mm往返测高差不符值/mm一S05≤35≤0.5≤1.5≤0.3≤0.5≤2L1/2二S1S05≤50≤60≤1.0≤3.0≤0.5≤0.7≤4L1/26.1.3小地区控制测量在城市或厂矿地区，一般应在上述国家控制点的基础上，根据测区的大小、城市规划和施工测量的要求，布设不同等级的城市控制网，以供地形测图和施工放样使用。本章主要讨论小地区（10km2以下）控制网建立的有关问题。1.小地区平面控制测量目前小地区平面控制网的主要形式包括有：1.三角测量2.导线测量3.前方交会法4.GPS测量5.建筑方格网（略）（自学）（略）（略）直接供地形测图使用的控制点，称为图根控制点，简称图根点。测定图根点位置的工作，称为图根控制测量。中小城市一般以四等网作为首级控制网。面积在15km2以下的小城镇，可用一级导线网作为首级控制。面积在0.5km2以下的测区，图根控制网可作为首级控制。厂区可布设建筑方格网。具体施测方案和要求可参考1993年《工程测量规范》（GB50026-93），课本中列举了部分平面控制网的主要技术要求，如表6.1、表6.2、表6.3和表6.4所示。表6.1三角测量主要技术要求表6.2图根三角测量主要技术要求表6.3图根导线测量主要技术要求表6.4导线测量主要技术要求表6.5一般地区解析图根点的个数2.小地区高程控制测量城市或厂矿地区的高程控制分为二、三、四等水准测量和图根水准测量等几个等级，它是城市大比例尺测图及工程测量的高程控制，其主要技术要求如表6.6和表6.7所示。同样，应根据城市或厂矿的规模确定城市首...
