地下车库立面做法指引VIP免费

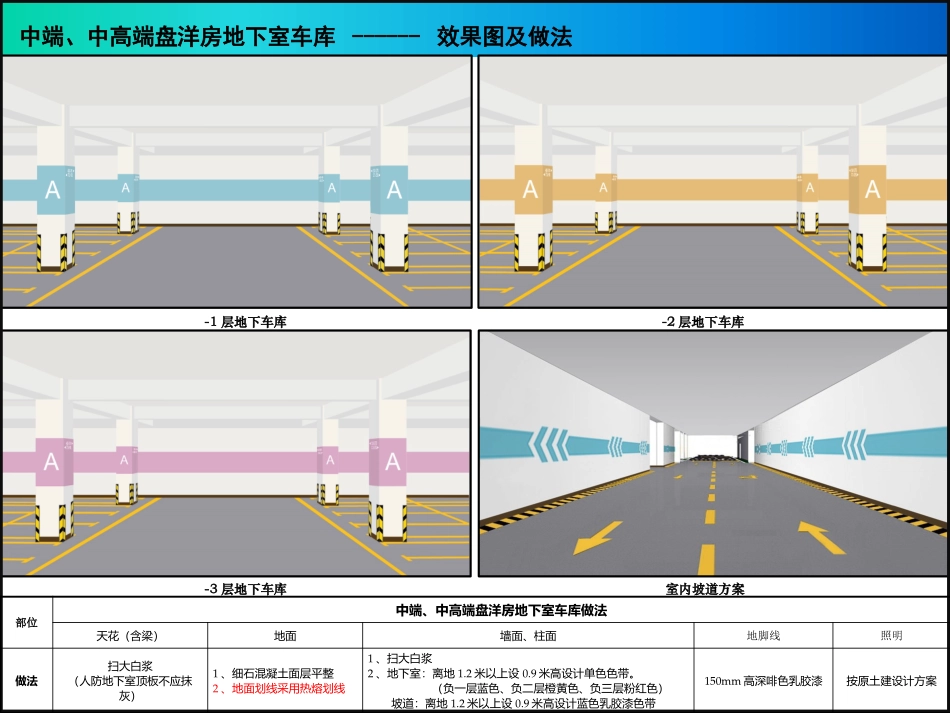

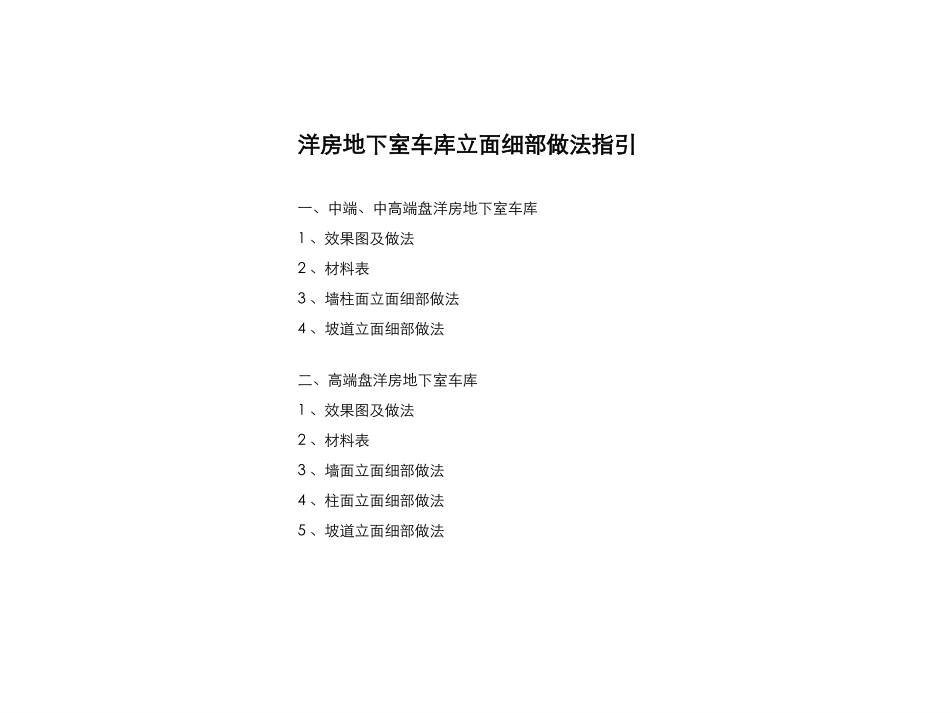

洋房地下室车库立面细部做法指引恒大地产集团建筑设计院2015.04洋房地下室车库立面细部做法指引一、中端、中高端盘洋房地下室车库1、效果图及做法2、材料表3、墙柱面立面细部做法4、坡道立面细部做法二、高端盘洋房地下室车库1、效果图及做法2、材料表3、墙面立面细部做法4、柱面立面细部做法5、坡道立面细部做法中端、中高端盘洋房地下室车库------效果图及做法-1层地下车库-2层地下车库-3层地下车库室内坡道方案部位中端、中高端盘洋房地下室车库做法天花（含梁）地面墙面、柱面地脚线照明做法扫大白浆（人防地下室顶板不应抹灰）1、细石混凝土面层平整2、地面划线采用热熔划线1、扫大白浆2、地下室：离地1.2米以上设0.9米高设计单色色带。（负一层蓝色、负二层橙黄色、负三层粉红色）坡道：离地1.2米以上设0.9米高设计蓝色乳胶漆色带150mm高深啡色乳胶漆按原土建设计方案中端、中高端盘洋房地下室车库------材料表中端、中高端盘洋房地下室车库材料表序号材料名称色卡号颜色图片使用位置参考品牌备注1乳胶漆6908-4白色柱子上的字体立邦2乳胶漆2500-1深啡色踢脚线立邦3乳胶漆6620-3蓝色负一层墙面色带立邦4乳胶漆3780-2橙黄色负二层墙面色带立邦5乳胶漆0120-3粉红色负三层墙面色带立邦6大白浆白色天花、墙面施工方自购7细石混凝土地面、坡道注：以上材料品牌仅作为材料选型参考使用。中端、中高端盘洋房地下室车库------墙柱面立面细部做法地下室车库柱子立面展开图地下室车库立面图柱子平面示意图中端、中高端盘洋房地下室车库------坡道立面细部做法地下室车库坡道立面图-1层地下车库-2层地下车库-3层地下车库室内坡道方案部位高端盘洋房地下室车库天花(含梁)地面墙面、柱面地脚线照明做法白色乳胶漆（人防地下室顶板不应抹灰）1、坡道：环氧抛砂防滑地坪漆（无溶剂），厚度3.0mm。2、其他部位：环氧地坪漆（无溶剂），停车位、人行道及非停车位区域厚度1.0mm；行车道厚度2.0mm。3、地面划线：冷涂施划+环氧专用划线漆。1、油白色乳胶漆2、地下室：离地1.2米以上设计0.9米高乳胶漆图案色带（负一层绿色系、负二层蓝色系、负三层橙色系）坡道：离地1.2米以上设0.9米高设计蓝色渐变乳胶漆色带150mm高深灰色乳胶漆按原土建设计方案高端盘洋房地下室车库------效果图及做法高端盘洋房地下室车库------材料表高端盘洋房地下室车库方案材料表序号材料名称型号颜色图片使用位置参考品牌1地坪漆NC23飞机灰浅灰色停车位地面立邦2NC22中灰中灰色车道、坡道地面3乳胶漆BN6908-4白色大面积墙面、天花、柱面文字立邦4NN1300-1灰色踢脚线5乳胶漆GC5401-4绿色系负一层墙面色带立邦6GC5410-47GC5380-28GA4300-1高端盘洋房地下室车库方案材料表序号材料名称型号颜色图片使用位置参考品牌9乳胶漆BN0002-4蓝色系负二层墙面色带立邦10BN0004-311BN0006-212BA6900-113乳胶漆ON1951-4橙色系负三层墙面色带立邦14ON1920-315ON0024-216ON0091-1注：以上材料品牌仅作为材料选型参考使用。高端盘洋房地下室车库------墙面立面细部做法地下室车库立面图高端盘洋房地下室车库------柱面立面细部做法地下室车库柱子立面展开图柱子平面示意图高端盘洋房地下室车库------坡道立面细部做法地下室车库坡道立面图
