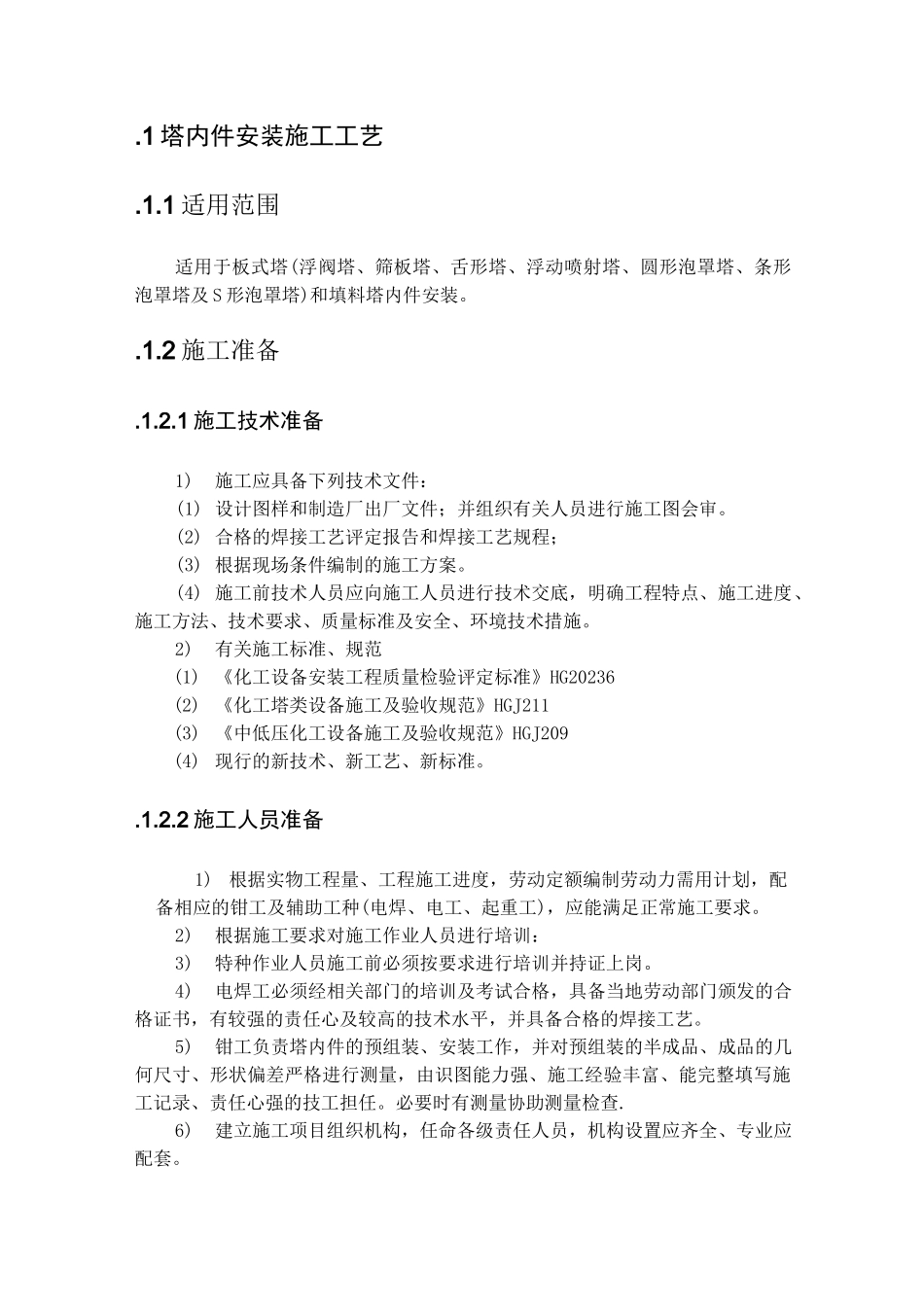

.1塔内件安装施工工艺.1.1适用范围适用于板式塔(浮阀塔、筛板塔、舌形塔、浮动喷射塔、圆形泡罩塔、条形泡罩塔及S形泡罩塔)和填料塔内件安装。.1.2施工准备.1.2.1施工技术准备1)施工应具备下列技术文件：(1)设计图样和制造厂出厂文件；并组织有关人员进行施工图会审。(2)合格的焊接工艺评定报告和焊接工艺规程；(3)根据现场条件编制的施工方案。(4)施工前技术人员应向施工人员进行技术交底，明确工程特点、施工进度、施工方法、技术要求、质量标准及安全、环境技术措施。2)有关施工标准、规范(1)《化工设备安装工程质量检验评定标准》HG20236(2)《化工塔类设备施工及验收规范》HGJ211(3)《中低压化工设备施工及验收规范》HGJ209(4)现行的新技术、新工艺、新标准。.1.2.2施工人员准备1)根据实物工程量、工程施工进度，劳动定额编制劳动力需用计划，配备相应的钳工及辅助工种(电焊、电工、起重工)，应能满足正常施工要求。2)根据施工要求对施工作业人员进行培训：3)特种作业人员施工前必须按要求进行培训并持证上岗。4)电焊工必须经相关部门的培训及考试合格，具备当地劳动部门颁发的合格证书，有较强的责任心及较高的技术水平，并具备合格的焊接工艺。5)钳工负责塔内件的预组装、安装工作，并对预组装的半成品、成品的几何尺寸、形状偏差严格进行测量，由识图能力强、施工经验丰富、能完整填写施工记录、责任心强的技工担任。必要时有测量协助测量检查.6)建立施工项目组织机构，任命各级责任人员，机构设置应齐全、专业应配套。.1.2.3内件的检查、验收、存放和保管1)塔内件必须有出厂合格证、质量证明书、复查记录和移交凭证，其质量符合设计文件和规范的规定。2)塔内件开箱时，对照装箱单及图样，按下列项目检查清点，并填写“塔内件验收清点记录”3)检查箱号、箱数及包装情况；4)检查内件名称、规格、型号及材质；5)检查内件的尺寸及数量；6)检查内件表面的损伤、变形及锈蚀状况.7)检查易损易失零部件,应按类按规格作好标记后存放在库房内保存。.1.2.4主要施工机械设备1)施工机械设备的选择应满足施工工艺要求，确定主要施工用机械设备有起重机、载重汽车、卷扬机、葫芦、电焊机、烘干箱等。2)机械设备在进厂前，应检查该设备的技术状况是否良好，安全装置是否齐全有效，零部件及随机工具是否完整齐全，能否正常运行。机械设备不得带病运转，凡属发现机件失灵或随时有扩大的故障必须立即停止运行，并进行认真检查。3)机械设备必须按照其使用说明书的规定使用，起重机械必须严格按照起重机性能表的规定配臂杆，选择合理的工作半径和合适的场地进行作业，运输车辆严格控制在额定载重量以内装载货物，严禁超负荷作业。4)检查设备的日常维护保养情况，每台设备是否有标记、编号、完好状态及安全操作规程等。5)电气设备是否有漏电保护器等安全装置。.1.2.5施工测量及计量器具1)施工测量设备、计量器具主要有玻璃管水平仪、钢卷尺、钢板尺、焊接检测尺等。2)测量及计量器具的性能、精度状况应符合国家计量检定规程。3)施工过程中使用的测量及计量器具必须在监检期内，并有鉴定合格证方可使用。.1.2.6施工作业条件1)内件安装应在塔体压力试验合格并清扫干净后进行。2)塔盘立装时应在塔体铅垂度与支持圈水平度调整后进行，卧装时应在塔体水平度支持圈铅垂度调整后进行。3)施工机具设备经检测合格，并应性能可靠，经检查处于完好状态，具备安装条件；计量器具应在周检有效期内。4)半成品、零部件及焊材应按施工方案要求运进施工现场。5)现场的消防器材、安全设施应符合要求。.1.3塔内件安装工艺.1.3.1塔盘构件的安装的工艺流程1)塔盘构件的安装程序：2)填料支承结构的塔内件安装.1.3.2塔盘构件的安装1)塔盘安装支承点的测量(1)塔盘支承点的安装要求①卧装应在塔体水平度、支持圈铅垂度调整后进行，且塔体能旋转；卧装时，塔盘上易掉落之部件待塔体安装就位后在进行安装；②立装应在塔体铅垂度与支持圈水平度调整(符合下表规定)后进行。项目塔体内径允许偏差支承圈上表面水平度DW16001600DVDW40004000DVDW60006000DVDW80008000DVDW10000W3W5W6W8W10支承圈铅垂度H/1000③卧装和立装的测量工作...
