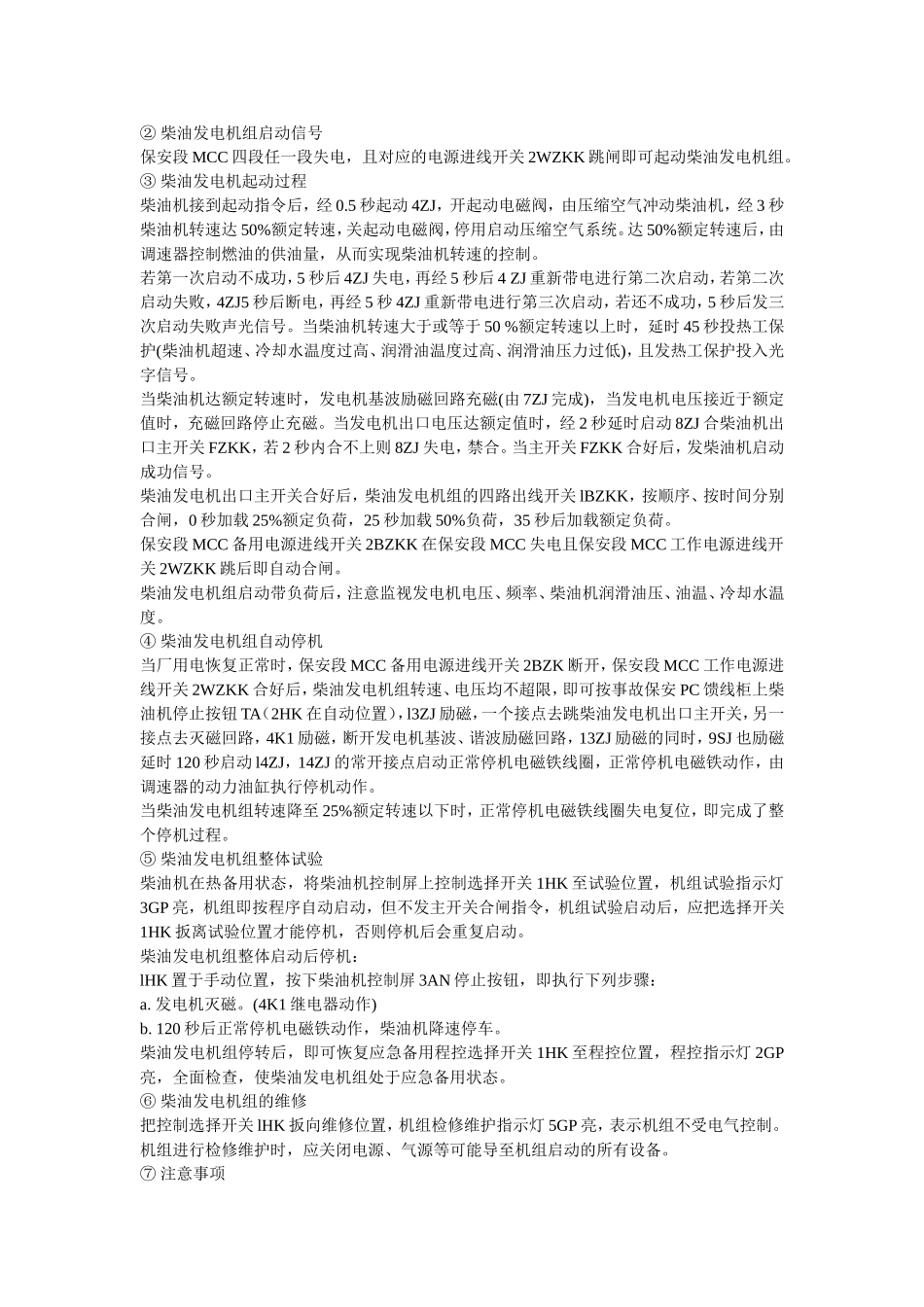

②柴油发电机组启动信号保安段MCC四段任一段失电，且对应的电源进线开关2WZKK跳闸即可起动柴油发电机组。③柴油发电机起动过程柴油机接到起动指令后，经0.5秒起动4ZJ，开起动电磁阀，由压缩空气冲动柴油机，经3秒柴油机转速达50%额定转速，关起动电磁阀，停用启动压缩空气系统。达50%额定转速后，由调速器控制燃油的供油量，从而实现柴油机转速的控制。若第一次启动不成功，5秒后4ZJ失电，再经5秒后4ZJ重新带电进行第二次启动，若第二次启动失败，4ZJ5秒后断电，再经5秒4ZJ重新带电进行第三次启动，若还不成功，5秒后发三次启动失败声光信号。当柴油机转速大于或等于50%额定转速以上时，延时45秒投热工保护(柴油机超速、冷却水温度过高、润滑油温度过高、润滑油压力过低)，且发热工保护投入光字信号。当柴油机达额定转速时，发电机基波励磁回路充磁(由7ZJ完成)，当发电机电压接近于额定值时，充磁回路停止充磁。当发电机出口电压达额定值时，经2秒延时启动8ZJ合柴油机出口主开关FZKK，若2秒内合不上则8ZJ失电，禁合。当主开关FZKK合好后，发柴油机启动成功信号。柴油发电机出口主开关合好后，柴油发电机组的四路出线开关lBZKK，按顺序、按时间分别合闸，0秒加载25%额定负荷，25秒加载50%负荷，35秒后加载额定负荷。保安段MCC备用电源进线开关2BZKK在保安段MCC失电且保安段MCC工作电源进线开关2WZKK跳后即自动合闸。柴油发电机组启动带负荷后，注意监视发电机电压、频率、柴油机润滑油压、油温、冷却水温度。④柴油发电机组自动停机当厂用电恢复正常时，保安段MCC备用电源进线开关2BZK断开，保安段MCC工作电源进线开关2WZKK合好后，柴油发电机组转速、电压均不超限，即可按事故保安PC馈线柜上柴油机停止按钮TA（2HK在自动位置），l3ZJ励磁，一个接点去跳柴油发电机出口主开关，另一接点去灭磁回路，4K1励磁，断开发电机基波、谐波励磁回路，13ZJ励磁的同时，9SJ也励磁延时120秒启动l4ZJ，14ZJ的常开接点启动正常停机电磁铁线圈，正常停机电磁铁动作，由调速器的动力油缸执行停机动作。当柴油发电机组转速降至25%额定转速以下时，正常停机电磁铁线圈失电复位，即完成了整个停机过程。⑤柴油发电机组整体试验柴油机在热备用状态，将柴油机控制屏上控制选择开关1HK至试验位置，机组试验指示灯3GP亮，机组即按程序自动启动，但不发主开关合闸指令，机组试验启动后，应把选择开关1HK扳离试验位置才能停机，否则停机后会重复启动。柴油发电机组整体启动后停机：lHK置于手动位置，按下柴油机控制屏3AN停止按钮，即执行下列步骤：a.发电机灭磁。(4K1继电器动作)b.120秒后正常停机电磁铁动作，柴油机降速停车。柴油发电机组停转后，即可恢复应急备用程控选择开关1HK至程控位置，程控指示灯2GP亮，全面检查，使柴油发电机组处于应急备用状态。⑥柴油发电机组的维修把控制选择开关lHK扳向维修位置，机组检修维护指示灯5GP亮，表示机组不受电气控制。机组进行检修维护时，应关闭电源、气源等可能导至机组启动的所有设备。⑦注意事项机组必须在热态（大于45℃）和预润滑状态下自动启动。为保证机组可靠启动，所有油、水、压缩空气、电源等必须处在准备工作位置。必须严格遵守关于负载分段的要求分配负荷。a.机组在预热、预润滑的热态下接到启动指令15秒内能自动完成起动、升速、建立电压，自动发出主开关的合闸指令。b.发电机主开关合闸后，可分段接受负荷。首次加载为额定功率的25%，25秒后加载至额定功率的50%，35秒可加载至额定功率(功率因数0.8，三相对称负载)。机组应定期进行试验，确保应急使用的可靠性。机组程控自动投入后，不要在机组及附属设备上进行维修等工作，防止机组突然启动发生事故。机组运行时需经常检查各项运行参数是否正常。停机时，一般应使用正常停机方法，只有在紧急情况下才使用紧急停机方式。机组因故障停机后，应检查其故障原因并排除，重新启动时必须按下柴油机故障停机复位按钮，机组才能启动。⑧柴油发电机组应急启动失败处理柴油发电机组应急启动失败：a.保安段MCC失电且2WZKK跳闸。b.柴油机三次启动失败信号没有发出，这时应按一下单控室辅助盘HA按钮，柴油发电...
