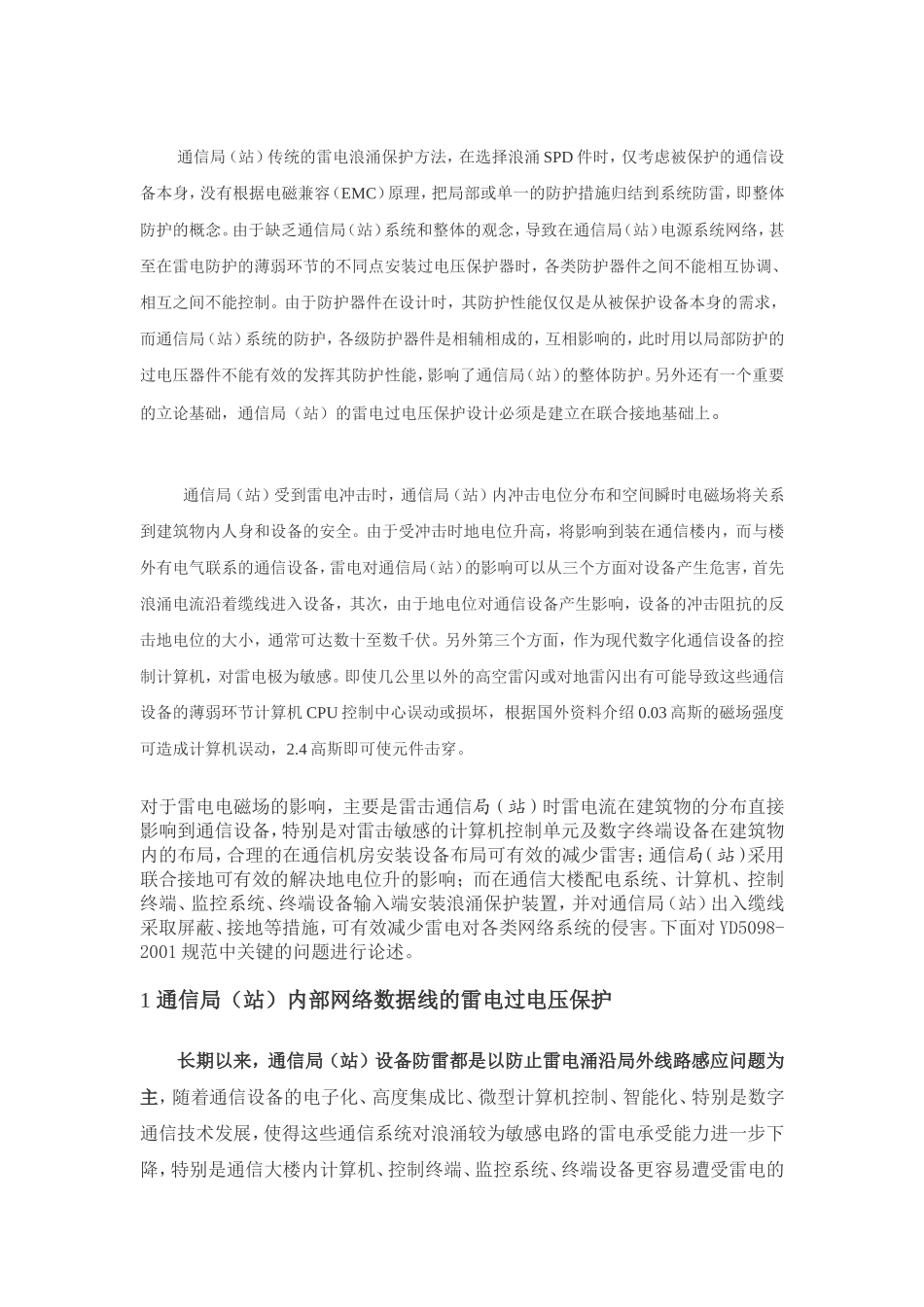

《通信局（站）雷电过电压保护工程设计规范》YD/T5098-2001综述——作者：刘吉克金山王国伟2003年03月31日摘要：信息产业部邮电设计院是制定中华人民共和国通信行业防雷接地标准的编制单位，上世纪60年代，原邮电部设计院的防雷专家就对工程中出现的雷害事故进行了广泛、深入的研究，1986年开始编制国内外第一个将联合接地理论用于通信局（站）的标准YDJ26-89《通信局站接地设计技术规定》（综合楼部分）到YD5098-2001《通信局（站）雷电过电压保护工程设计规范》的颁布已经是第五个标准了，YD5098-2001使通信局（站）的防雷进入到一个崭新的阶段，该标准采取广泛与IEC及ITU等相关国际标准接轨的编写方法，不但结合了中国国情，也充分考虑了通信局（站）的具体情况而推出的集科学性、先进性、实用性与国际接轨的工程设计标准。目前已经在通信局（站）防雷工程中起到非常明显的效果，全面的解决了占通信局（站）雷击事故85%以上的雷电过电压保护问题。关键词：雷电接地过电压保护工程标准概述YD5098—2001《通信局（站）雷电过电压保护工程设计规范》是为了解决综合通信大楼、交换局、数据局、模块局、接入网站、IP网站、移动通信基站、卫星地球站、微波站等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入的雷害，确保通信设备的安全和正常工作而编制的。通信局（站）雷电过电压保护工程的基础应建立在联合接地、均压等电位分区保护之上是非常重要的,另外通信局（站）雷电过电压保护设计应根据电磁兼容原理,按防雷区划分，对电涌保护器的安装位置进行合理规划。从通信局（站）雷击概率的统计分析，近年来虽然对通信局（站）建筑物的防雷接地进行了大量的改造,但雷电产生的浪涌电流还是造成通信设备的损坏,雷击使通信中断的事故时有发生，根据国内外有关资料的统计，雷击造成通信设备损坏事故的85%是雷电过电压引起的，因此对通信局（站）雷电过电压的保护就更为重要。通信局（站）雷电过电压保护并非是简单的、单一的雷电过电压保护器件应用，而是应用电磁兼容的原理，根据雷电保护区的划分，对一个通信局（站）进行综合、多级雷电过电压保护。通信局（站）传统的雷电浪涌保护方法，在选择浪涌SPD件时，仅考虑被保护的通信设备本身，没有根据电磁兼容（EMC）原理，把局部或单一的防护措施归结到系统防雷，即整体防护的概念。由于缺乏通信局（站）系统和整体的观念，导致在通信局（站）电源系统网络，甚至在雷电防护的薄弱环节的不同点安装过电压保护器时，各类防护器件之间不能相互协调、相互之间不能控制。由于防护器件在设计时，其防护性能仅仅是从被保护设备本身的需求，而通信局（站）系统的防护，各级防护器件是相辅相成的，互相影响的，此时用以局部防护的过电压器件不能有效的发挥其防护性能，影响了通信局（站）的整体防护。另外还有一个重要的立论基础，通信局（站）的雷电过电压保护设计必须是建立在联合接地基础上。通信局（站）受到雷电冲击时，通信局（站）内冲击电位分布和空间瞬时电磁场将关系到建筑物内人身和设备的安全。由于受冲击时地电位升高，将影响到装在通信楼内，而与楼外有电气联系的通信设备，雷电对通信局（站）的影响可以从三个方面对设备产生危害，首先浪涌电流沿着缆线进入设备，其次，由于地电位对通信设备产生影响，设备的冲击阻抗的反击地电位的大小，通常可达数十至数千伏。另外第三个方面，作为现代数字化通信设备的控制计算机，对雷电极为敏感。即使几公里以外的高空雷闪或对地雷闪出有可能导致这些通信设备的薄弱环节计算机CPU控制中心误动或损坏，根据国外资料介绍0.03高斯的磁场强度可造成计算机误动，2.4高斯即可使元件击穿。对于雷电电磁场的影响，主要是雷击通信局（站）时雷电流在建筑物的分布直接影响到通信设备，特别是对雷击敏感的计算机控制单元及数字终端设备在建筑物内的布局，合理的在通信机房安装设备布局可有效的减少雷害；通信局（站）采用联合接地可有效的解决地电位升的影响；而在通信大楼配电系统、计算机、控制终端、监控系统、终端设备输入端安装浪涌保护装置，并对通信局（站）出入缆线采...
