SOLIDWORKS一看就会的型腔操作方法VIP免费

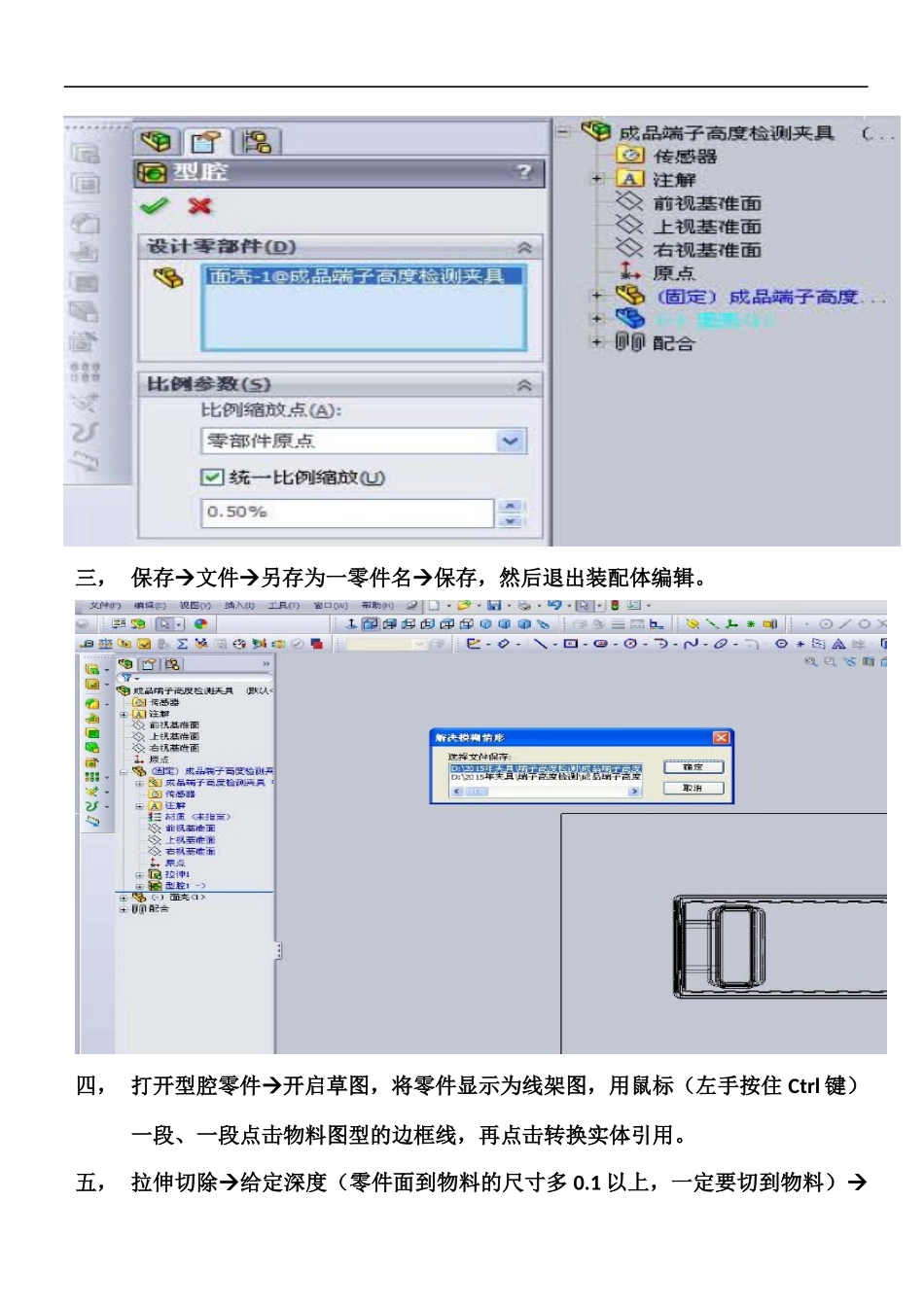

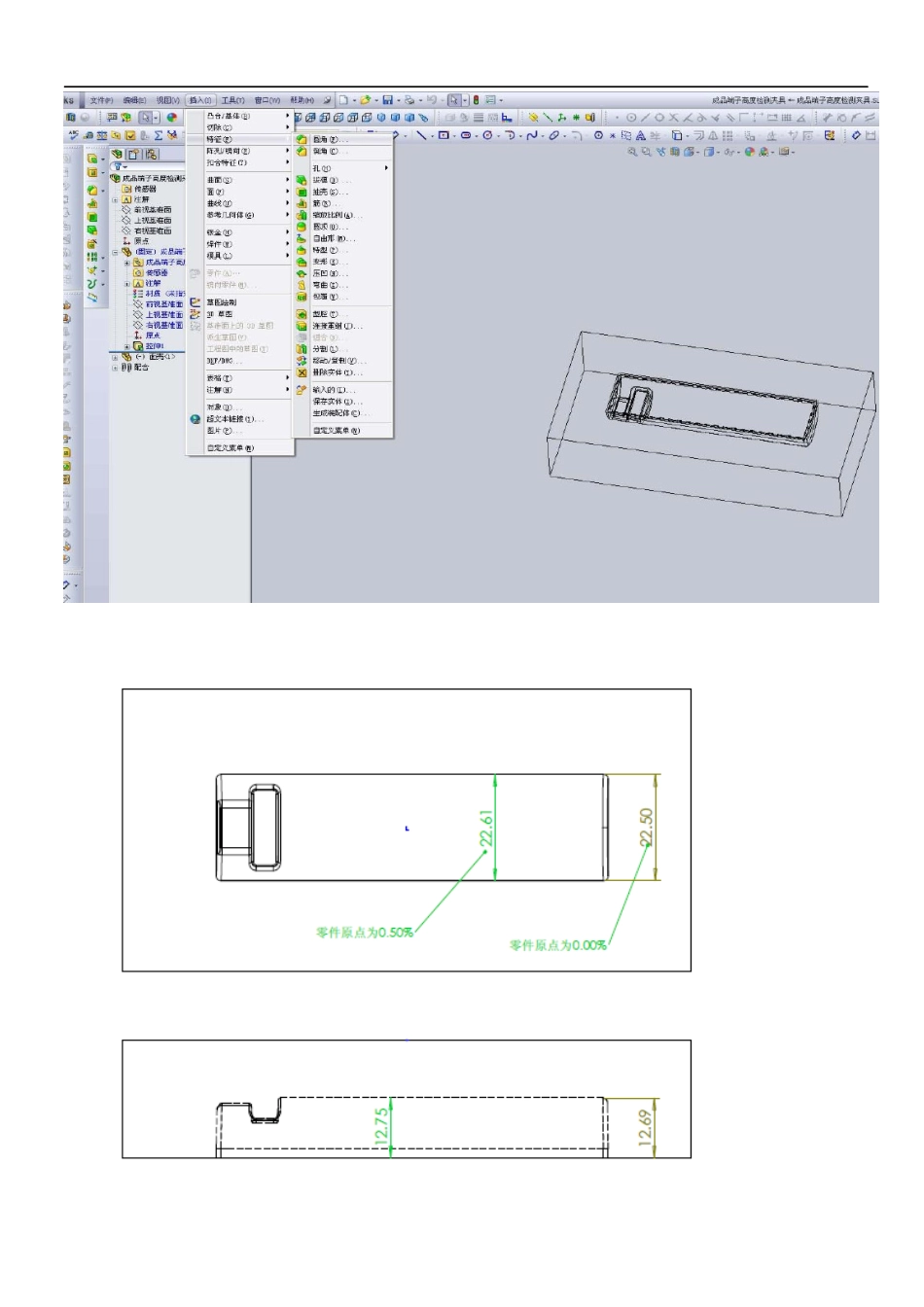

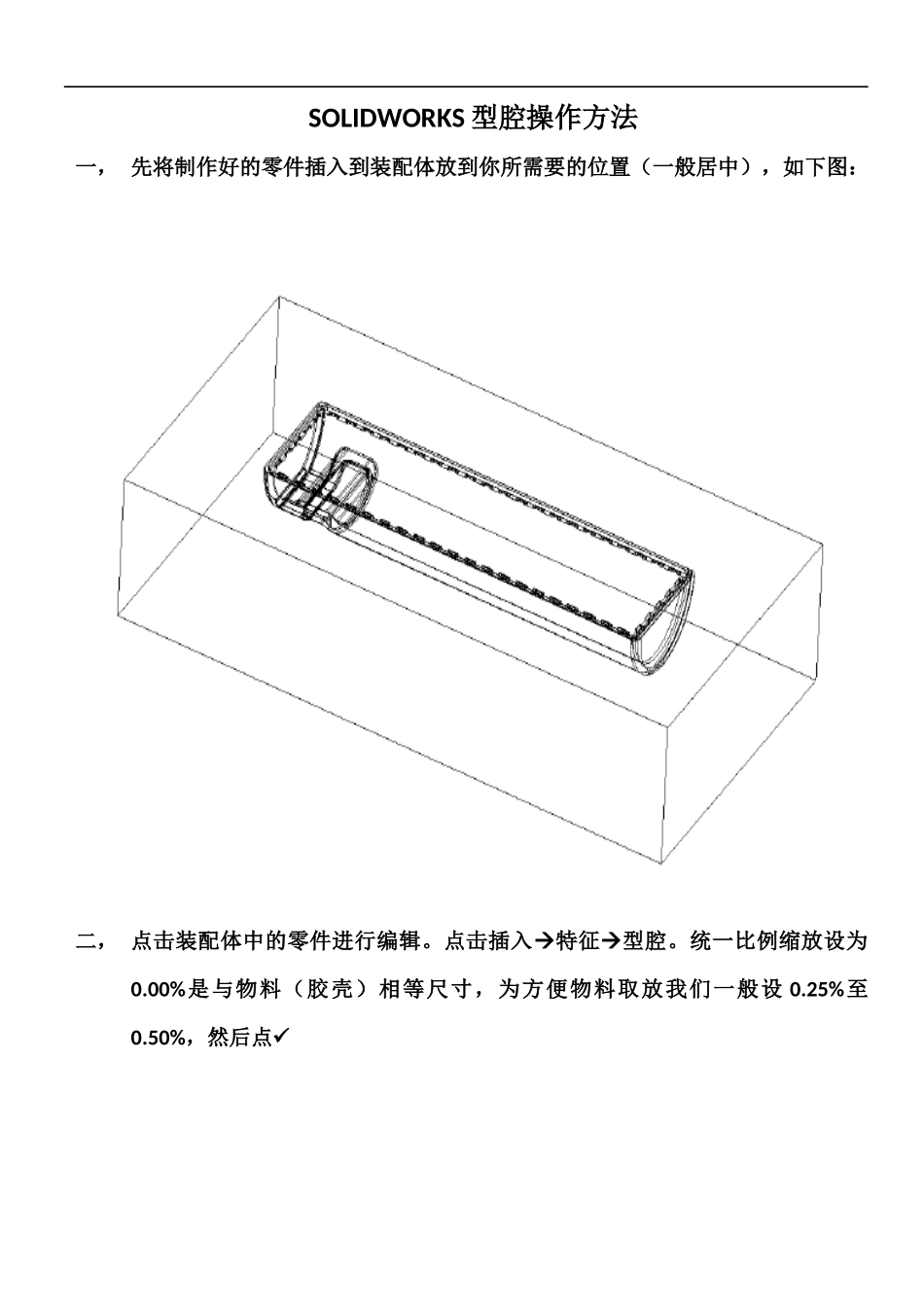

SOLIDWORKS型腔操作方法一，先将制作好的零件插入到装配体放到你所需要的位置（一般居中），如下图：二，点击装配体中的零件进行编辑。点击插入特征型腔。统一比例缩放设为0.00%是与物料（胶壳）相等尺寸，为方便物料取放我们一般设0.25%至0.50%，然后点三，保存文件另存为一零件名保存，然后退出装配体编辑。四，打开型腔零件开启草图，将零件显示为线架图，用鼠标（左手按住Ctrl键）一段、一段点击物料图型的边框线，再点击转换实体引用。五，拉伸切除给定深度（零件面到物料的尺寸多0.1以上，一定要切到物料）打所选实体，点击要保留的实体零件确定。完成后，如下图：
