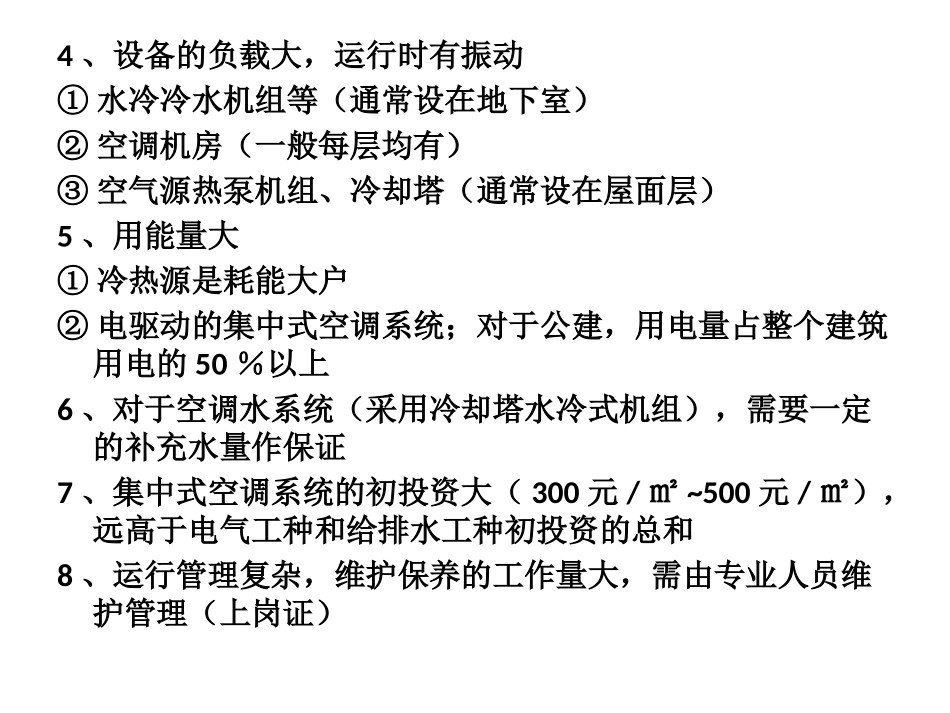

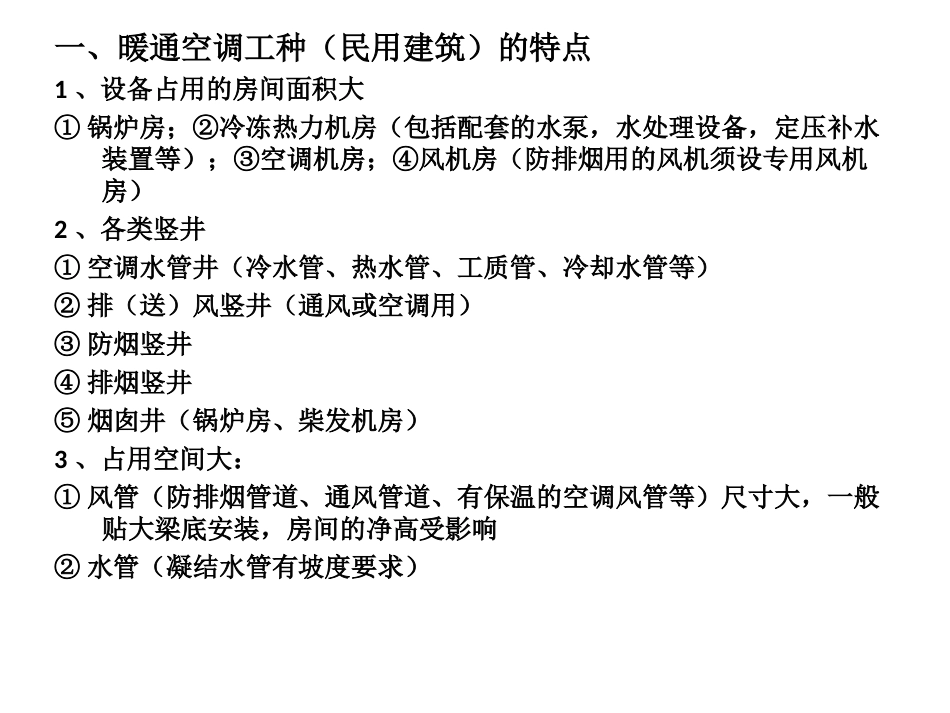

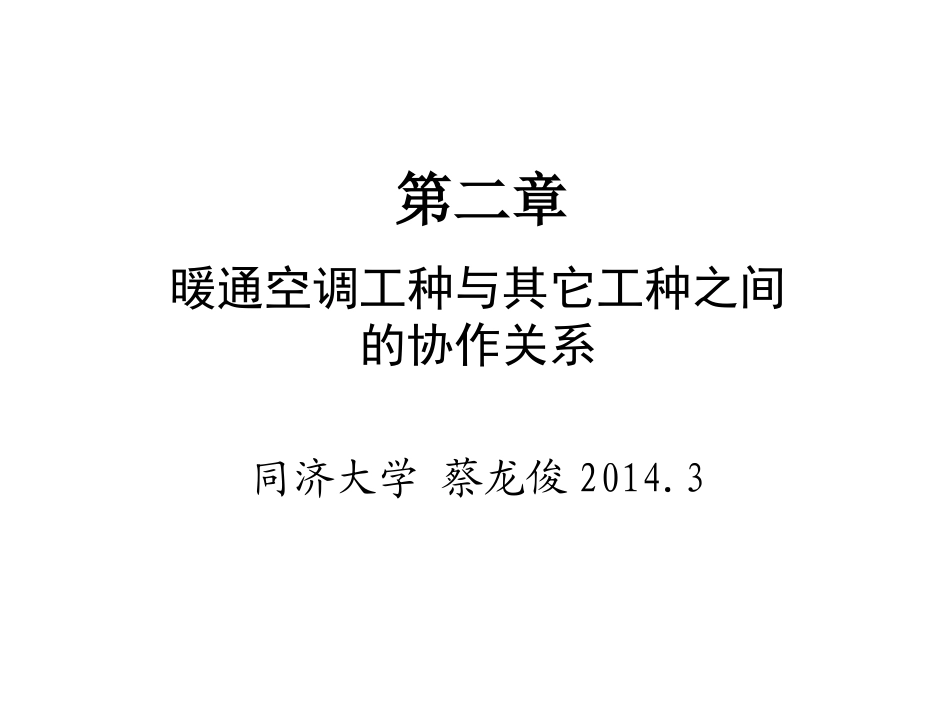

第二章暖通空调工种与其它工种之间的协作关系同济大学蔡龙俊2014.3一、暖通空调工种(民用建筑)的特点1、设备占用的房间面积大①锅炉房;②冷冻热力机房(包括配套的水泵,水处理设备,定压补水装置等);③空调机房;④风机房(防排烟用的风机须设专用风机房)2、各类竖井①空调水管井(冷水管、热水管、工质管、冷却水管等)②排(送)风竖井(通风或空调用)③防烟竖井④排烟竖井⑤烟囱井(锅炉房、柴发机房)3、占用空间大:①风管(防排烟管道、通风管道、有保温的空调风管等)尺寸大,一般贴大梁底安装,房间的净高受影响②水管(凝结水管有坡度要求)4、设备的负载大,运行时有振动①水冷冷水机组等(通常设在地下室)②空调机房(一般每层均有)③空气源热泵机组、冷却塔(通常设在屋面层)5、用能量大①冷热源是耗能大户②电驱动的集中式空调系统;对于公建,用电量占整个建筑用电的50%以上6、对于空调水系统(采用冷却塔水冷式机组),需要一定的补充水量作保证7、集中式空调系统的初投资大(300元/㎡~500元/㎡),远高于电气工种和给排水工种初投资的总和8、运行管理复杂,维护保养的工作量大,需由专业人员维护管理(上岗证)二、暖通空调工种与建筑工种的协作关系(一)方案设计阶段1、暖通空调工种应收到的建筑专业资料①设计依据:a、工程设计有关文件(文字)b、建设单位任务书(文字)c、政府主管部门对项目设计提出的要求(规划、消防、交通、人防等)(文字)d、设计基础资料(地质、地貌、外网条件等)e、城市规划限定的用地红线及测量图(图)f、工程规划(建筑面积、总投资、建筑用途功能、容纳人数等)(文字)②简要设计说明:a、主要技术经济指标,建筑层数、层高、总高度,各层功能布局等(文字和表格)b、设计标准(工程等级、建筑使用年限,耐火等级,装修标准等)c、总平面布置说明(文字)③总平面图:a、场地的区域位置,场地范围b、标准原有建筑及规范的城市道路与建筑物(注明需保留的建筑物,古树名木、历史文化遗存等)c、道路、停车场、广场、绿地、建筑物的布置及间距d、建筑名称、入口位置、层数④各层平面图a、柱网及尺寸b、各房间使用名称,主要房间的面积c、各层楼面标高,层面标高d、室内停车库的停车位和行车路线e、划分防火分区f、代表性立面图g、主要剖面图2、暖通工种接受结构工种的资料①结构布置原则(进深和柱网建议尺寸,平面长宽比,高度比等)(图和文字)②基础(基础深度,设计等级,可能的基础形式)(文字)③上部结构选型(框架结构,框架剪力墙结钩等)④结构单元划分(伸缩缝、沉降缝、抗震缝的预计位置)(文字)⑤结构设计标准参数(抗震设防烈度,结构安全等级,设计使用年限)(文字)3、暖通工种接收给排水工种的资料①各热水供应系统的工作制度(全日制还是间歇制)(文字)②水专业所需供热量,介质,介质参数(文字)4、暖通工种按电气工种的资料:对暖通有特殊要求的电气设备用房的位置(变、配电站;柴油发电机房等)5、暖通空调工种给其它工种提供的资料(文字)①给建筑与结构工种提资a、供暖、通风、空调系统的形式,层高要求b、各类专业机房(锅炉房,制冷机房,换交换站等)的面积及净高要求,设置区域②给给排水工种提资a、锅炉房、换热站的用水量、排水量、水质、水压要求b、制冷机房、空调机房的用水量、排水量、水质、水压要求③给电气工种提资a、暖通空调设备总用电量。(是否有高电压直接启动制冷机的电压及功率)b、暖通空调自动控制的要求(二)初步设计阶段1、暖通空调工种应收到的建筑专业资料①设计依据:a、规划部门对设计方案的批文b、建设单位对方案的修改意见(有关会议纪要)c、建设单位提供的地形图、红线图、市政道路及管线图②设计说明a、建筑说明b、消防设计专篇(建筑部分)c、人防设计专篇(建筑部分)d、环保设计专篇(建筑部分)e、建筑节能设计专篇(建筑部分)③总平面图a、坐标网b、场区道路及停车消防通道c、绿化、景观、休闲设施d、±0.00与绝缘标高的关系④各层平面图a、标注每个房间的名称b、轴线及编号、柱网尺寸、总尺寸c、主要结构和建筑构配件(墙、门、窗、电梯...
