MG32t电动葫芦门式起重机说明书(以此为准)VIP免费

MG32t电动葫芦门式起重机说明书(以此为准)_第1页
1/21
MG32t电动葫芦门式起重机说明书(以此为准)_第2页
2/21
MG32t电动葫芦门式起重机说明书(以此为准)_第3页
3/21

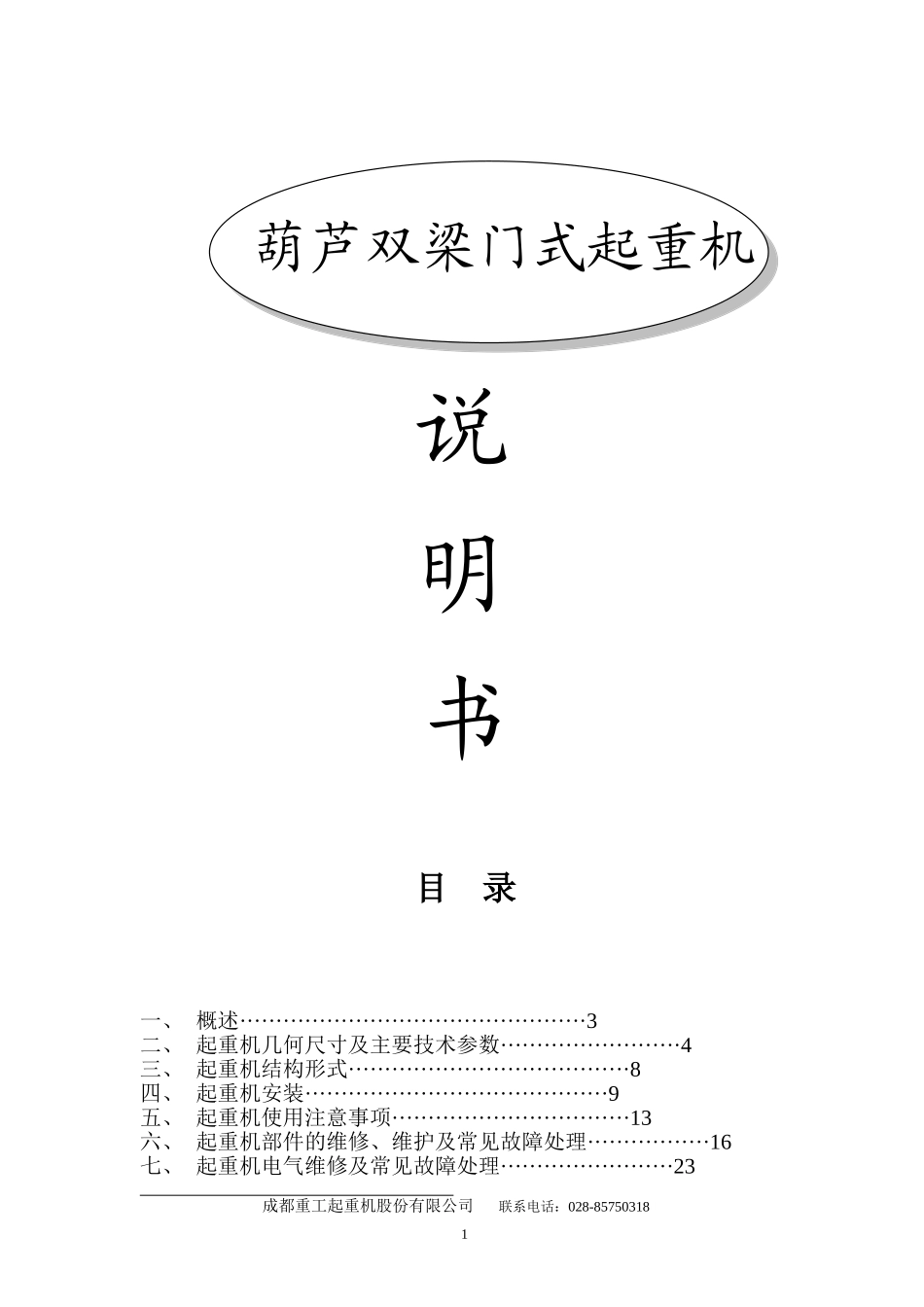

葫芦双梁门式起重机说明书目录一、概述················································3二、起重机几何尺寸及主要技术参数·························4三、起重机结构形式·······································8四、起重机安装··········································9五、起重机使用注意事项·································13六、起重机部件的维修、维护及常见故障处理·················16七、起重机电气维修及常见故障处理························23成都重工起重机股份有限公司联系电话:028-85750318d1八、机构的润滑··········································26九、起重机的试验·······································28严禁超载使用!!!一、概述1、说明书适用范围本说明书适用于MG型(包箱式和桁架式)双主梁吊钩门式起重机。2、用途MG型双梁葫芦门式起重机(以下简称起重机)适用于露天环境的一般装卸及起重搬运工作。本产品适应于温度-25℃~+40℃,湿度≤85%,无火灾、无爆炸危险和腐蚀性介质的环境中工作,禁止吊运有毒、易燃、易爆物品。本产品结构紧凑,工作可靠方便,是改善劳动条件,提高劳动生产的有利工具,因此是工矿企业中必备的机械设备。3、保证使用期限起重机到达用户现场后,门架及零部件必须妥善保管。凡本公司生产的起重机应按说明书的有关规定进行安装。自起重机发货后的十八个月以内,在起重机的安装、操作、使用符合本说明书的前提下,本公司将保证起重机正常工作十二个月(自始用之日起),电气部分零部件的保证使用期限按电气设备制造公司的规定。二、起重机外型尺寸及主要技术参数1、起重机的外型尺寸(见随车图纸)起重机适用电源:三相交流50HZ380V成都重工起重机股份有限公司联系电话:028-85750318d2三、起重机结构形式起重机主要由门架金属结构、大车运行机构、电动葫芦、电气设备等组成。1、门架金属结构门架由主梁、支腿、马鞍(如有)、地梁等部件组成,操纵方式分两种:如为空操,支腿一侧安装有操纵室、梯子、平台;如为地操,配备有手操器。2、大车运行机构机构分LD传动和减速机传动两种方式。LD传动———机构由锥形电动机、LD变速箱、LD车轮组成。电动机连接LD变速箱,通过其连接车轮。此传动方式具有维修方便,费用低廉等特点。减速机传动———机构由YZR型电动机、减速机、制动器、大车车轮等部分组成。电动机连接减速机高速轴,大车车轮轴连接减速机低速轴,由电动机通过减速机带动车轮,从而驱动大车运行。此传动方式具有传动性好,经久耐用等特点。3、电动葫芦电动葫芦为成套产品,用户到现场后可立即安装、使用。我厂具有多年生产电动葫芦的丰富经验,产品质量好,性价比高,受到广大业务员及用户的一致好评。4、电气设备电气原理图、电气配线图详见随车电器图纸。以上结构详见随车图纸成都重工起重机股份有限公司联系电话:028-85750318d3四、起重机安装1、安装前的准备及注意事项1.1、安装前要熟悉图纸及各种技术资料,根据技术要求,消除由于运输或保管不当所产生的误差和缺陷。如有缺陷,校正后方可安装。1.2、安装前应检查锈蚀情况,消除锈污,必要时重新油漆和组装,使各部分转动灵活,检查各联接部分的牢固性。螺栓固定是否牢靠,车轮运转是否灵活,轴承及减速机中是否缺油等事项。1.3、起重机搬运时,应避免扭、弯、撞击等事故,禁止直接在地面上拖动。1.4、存放时应安置平稳,并对称放平垫实,地面应坚实,不得下沉以免金属结构变形,在露天存放时,应妥善保管,要有防晒防腐蚀措施,不要积水,以防脱漆,如有积水,应设法排掉。1.5、起重机到货后,应根据装箱单清点零、部件,并将结果记录在“设备档案卡”上(由用户自备)。1.6、安装所用的测量工具必须具有标准部...
