JBT 9007.1-1999 起重滑车 型式,基本参数和尺寸VIP免费

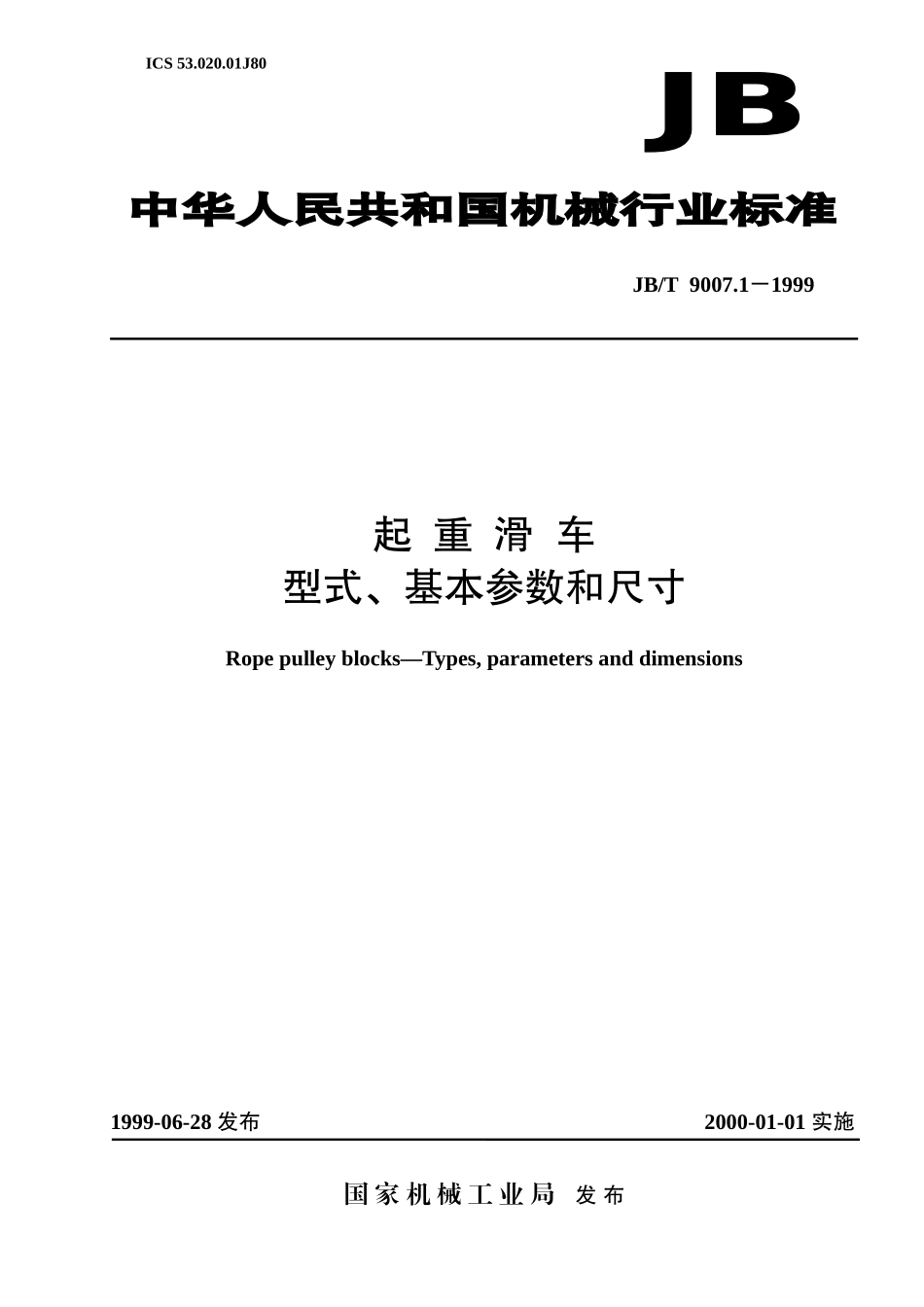

JBT 9007.1-1999 起重滑车 型式,基本参数和尺寸_第1页
1/28
JBT 9007.1-1999 起重滑车 型式,基本参数和尺寸_第2页
2/28
JBT 9007.1-1999 起重滑车 型式,基本参数和尺寸_第3页
3/28
ICS53.020.01J80JB/T9007.1-1999起重滑车型式、基本参数和尺寸Ropepulleyblocks—Types,parametersanddimensions1999-06-28发布2000-01-01实施国家机械工业局发布前言本标准是对ZBJ80008—87《HQ和HY系列起重滑车基本参数和尺寸》的修订。修订时仅对原标准作了编辑性修改,主要技术内容没有变化。本标准是JB/T9007《起重滑车》系列标准中的一部分,该系列标准包括以下两个部分:JB/T9007.1—1999起重滑车型式,基本参数和尺寸JB/T9007.2—1999起重滑车技术条件本标准自实施之日起代替ZBJ80008—87。本标准由全国起重机械标准化技术委员会提出并归口。本标准负责起草单位:北京起重运输机械研究所。本标准主要起草人:吴锁云、崔振元。JB/T9007.1-1999I1范围本标准适用于额定起重量为0.32~320t的手动和电动的钢丝绳起重滑车(以下简称滑车),其工作级别为GB/T3811中规定的M1~M3级。本标准的吊钩采用JB/T4207中的S级。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3811—1983起重机设计规范JB/T4207.1—1999手动起重设备用吊钩3系列参数HQ系列滑车(通用滑车)的主参数应符合表1的规定;HY系列滑车(林业滑车)的主参数应符合表2的规定。表1滑轮直径mm额定起重量t钢丝绳直径范围mm0.320.5123.258101620325080100160200250320滑轮数量631—————————————————6.271—12———————————————6.2~7.785——123—————————————7.7~11112———1234———————————11~14132————1234——————————12.5~15.5160—————12345————————15.5~18.5180———————2346———————17~20210——————1——35———————20~23240———————12—46——————23~24.5280—————————2358—————26~28315————————1——468————28~31355—————————12356810——31~35400———————————————810—34~38450—————————————————1040~43国家机械工业局1999-06-28批准中华人民共和国机械行业标准起重滑车型式、基本参数和尺寸Ropepulleyblocks—Types,parametersanddimensionsJB/T9007.1-1999代替ZBJ80008—872000-01-01实施1JB/T9007.1-1999表2滑轮直径mm额定起重量t钢丝绳直径范围mm123.2581016203250滑轮数量85123———————7.7~11112—1234—————11~14132——1234————12.5~15.5160———12345——15.5~18.5180—————2346—17~20210————1——35—20~23240—————12—4623~24.5280———————23526~28315——————1——428~31355———————12331~354品种、型式及基本参数和尺寸4.1型号的表示方法4.2标记示例a)吊钩型带滚针轴承开口式单轮,额定起重量为2t的通用滑车,标记为:通用滑车HQGZK1–2JB/T9007.1—1999b)链环型带滑动轴承双开口式双轮,额定起重量为3.2t的通用滑车,标记为:通用滑车HQLK2–3.2JB/T9007.1—1999c)吊环型带滑动轴承闭口式三轮,额定起重量为5t的通用滑车,标记为:通用滑车HQD3–5JB/T9007.1—1999d)链环型带滚动轴承勾式开口单轮,额定起重量为10t的林业滑车,标记为林业滑车HYLKa1–10JB/T9007.1—19994.3品种、型式HQ系列滑车的品种、型式应符合表3的规定;HY系列滑车的品种、型式应符合表4的规定。2额定起重量,t(以阿拉伯数字表示)轮数(以阿拉伯数字表示)开口(K—桃式开口;Ka—勾式开口)轴承(Z—滚针轴承;滑动轴承、滚动轴承不予表示)型式(G—吊钩;L—链环;D—吊环)代号(HQ或HY)表3额定起重量t0.320.5123.2581016品种型式型号单轮开口滚针轴承吊钩型HQGZK1–0.32HQGZK1–0.5HQGZK1–1HQGZK1–2HQGZK1–3.2HQGZK1–5HQGZK1–8HQGZK1–10—链环型HQLZK1–0.32HQLZK1–0.5HQLZK1–1HQLZK1–2HQLZK1–3.2HQLZK1–5HQLZK1–8HQLZK1–10—滑动轴承吊钩型HQGK1–0.32HQGK1–0.5HQGK1–1HQGK1–2HQGK1–3.2HQGK1–5HQGK1–8HQGK1–10HQG...
