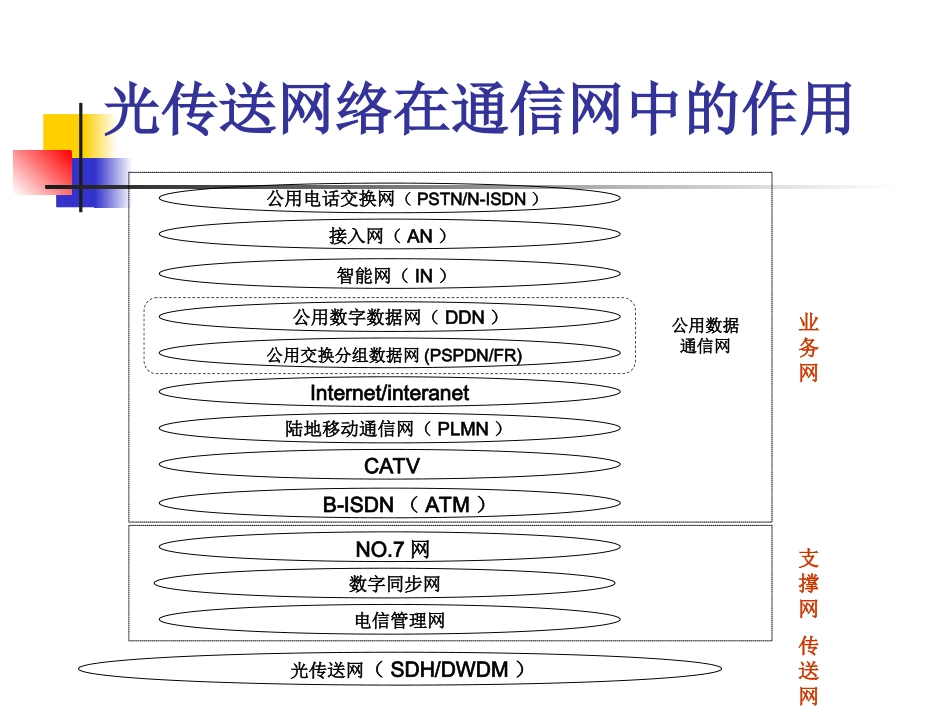

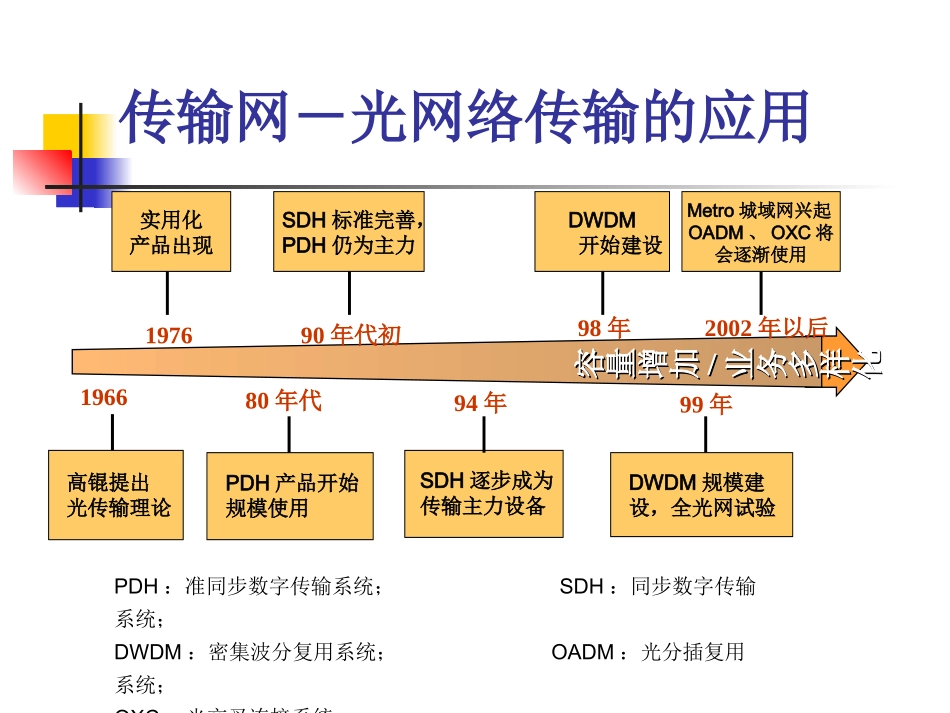

11江苏省电信培训中心传输基础知识培训传输基础知识培训Internet/interanet公用电话交换网（PSTN/N-ISDN）接入网（AN）智能网（IN）公用数字数据网（DDN）公用交换分组数据网(PSPDN/FR)陆地移动通信网（PLMN）CATVB-ISDN（ATM）NO.7网数字同步网电信管理网光传送网（SDH/DWDM）支撑网公用数据通信网业务网传送网光传送网络在通信网中的作用DWDM开始建设SDH逐步成为传输主力设备容量增加容量增加//业务多样化业务多样化DWDM规模建设，全光网试验SDH标准完善，PDH仍为主力PDH产品开始规模使用实用化产品出现高锟提出光传输理论196680年代94年99年90年代初98年1976Metro城域网兴起OADM、OXC将会逐渐使用2002年以后PDH：准同步数字传输系统；SDH：同步数字传输系统；DWDM：密集波分复用系统；OADM：光分插复用系统；OXC：光交叉连接系统；传输网－光网络传输的应用传输网－网络层次DXC4/4STM-1STM-1STM-1STM-1STM-1STM-1STM-1STM-4STM-4STM-4STM-4STM-46DXC4/4DXC4/4DXC4/45/622622HONETANSBS155/622WirelessSWITCH（RSU）ISDNTerminalBackboneC&C08SWITCHSBS155/622RelayACCESSSTM-16STM-16STM-16STM-16¹Ç¸ÉÍø±¾µØÍø½ÓÈëÍø1、传输设备对各种业务信号进行处理，为其提供各种速率的透明的传输通道并保证通道的畅通与质量。其传输方式主要为：PDH、SDH、WDM；速率主要有：2M、155M、622M、2.5G、10G等2、通信线路承载、传递信号的媒体。目前主要为光纤、光缆即有线方式3、传输网管监控网络运行状况4、辅助设备传输网络的组成传输设备（1）PDH传输设备（光纤准同步数字体系）SDH传输设备（光纤同步数字体系）DXC设备（数字交叉连接系统）WDM设备（波分复用设备）PCM设备（脉码调制设备）同步时钟设备(BITS)会议电视、电话设备1、PDH方式逐渐淘汰，目前主要为2M2、SDH方式（同步传输体制）目前的主要传输速率155M、622M、2.5G、10G3、WDM（波分）目前的主要传输速率2.5G、10G其三者的关系主要为：WDM承载SDH，SDH承载PDH。整体上采用SDH＋DWDM的传输技术传输设备（2）光传送网络发展趋势光传送网络向大容量、宽带化发展：传输业务激增，导致光网络速率不断提升，由155/622--2.5G--10G--320G(波分)---更高。目前的骨干网基本是基于波分复用的传输网络。多种业务接入MSTP：数据业务的迅速增加，使SDH/DWDM与ATM/IP技术日趋融合，光网络成为统一的多业务传送平台，不同的业务采用不同的组网方式。统一的网络管理平台提供分层分级的网管管理平台网络保护机制完善，兼容不同的同步数字传输体制PP、MSP、SNCP、DNI多种网络保护方式并存兼容SDH/SONET体制，全球适用光传送网络向智能化、全光化发展的特征日趋明显时分多路复用通信时分多路复用通信概念就是把时间分成一些均匀的时间间隙,将各路信号的传输分配在不同的时间间隙内,以达到互相分开互不干扰的目的。合路门->量化编码->解码->分路门脉冲编码调制(PCM)PCM框图抽样量化编码再生中继再生解码低通话音信号话音信号PCM信号PCM信号A/DD/A信道数字信号的复接(PDH)PCM复用：将多路模拟信号抽样、合路、量化编码的复用方式称为PCM复用，如：PCM30/32,PCM24。数字复接：将两个或两个以上的支路数字信号按时分复用的方法汇接成一个单一的复合数字信号。一次群（基群）：PCM30/3230路二次群：4*PCM30/32120路三次群：4*4*PCM30/32480路四次群：4*4*4*PCM30/31920路PDH光端机光端机即光纤通信系统中的光纤传输终端设备，也就是光发射机和光接收机。什么是光端机？PDH传输系统一次群即基群光端机（2M）二次群光端机（8M）三次群光端机（34M）四次群光端机（140M）五次群光端机（565M）按传输速率分：PDH复用设备2/8数字复用设备8/34数字复用设备34/140数字复用设备2/34数字复用设备（跳群）按数字信号之间工作的等级分：PDH传输设备承载业务介绍普通语音话路（与电话程控交换机相连）DDN数据电路（与数据交换设备连接）党、政、军及集团客户专线电路小灵通、移动基站电路PDH传输设备业务连接示意图电话交换机PDHDDF架DDF架A局B局ODF架ODF架用户端台式小...
