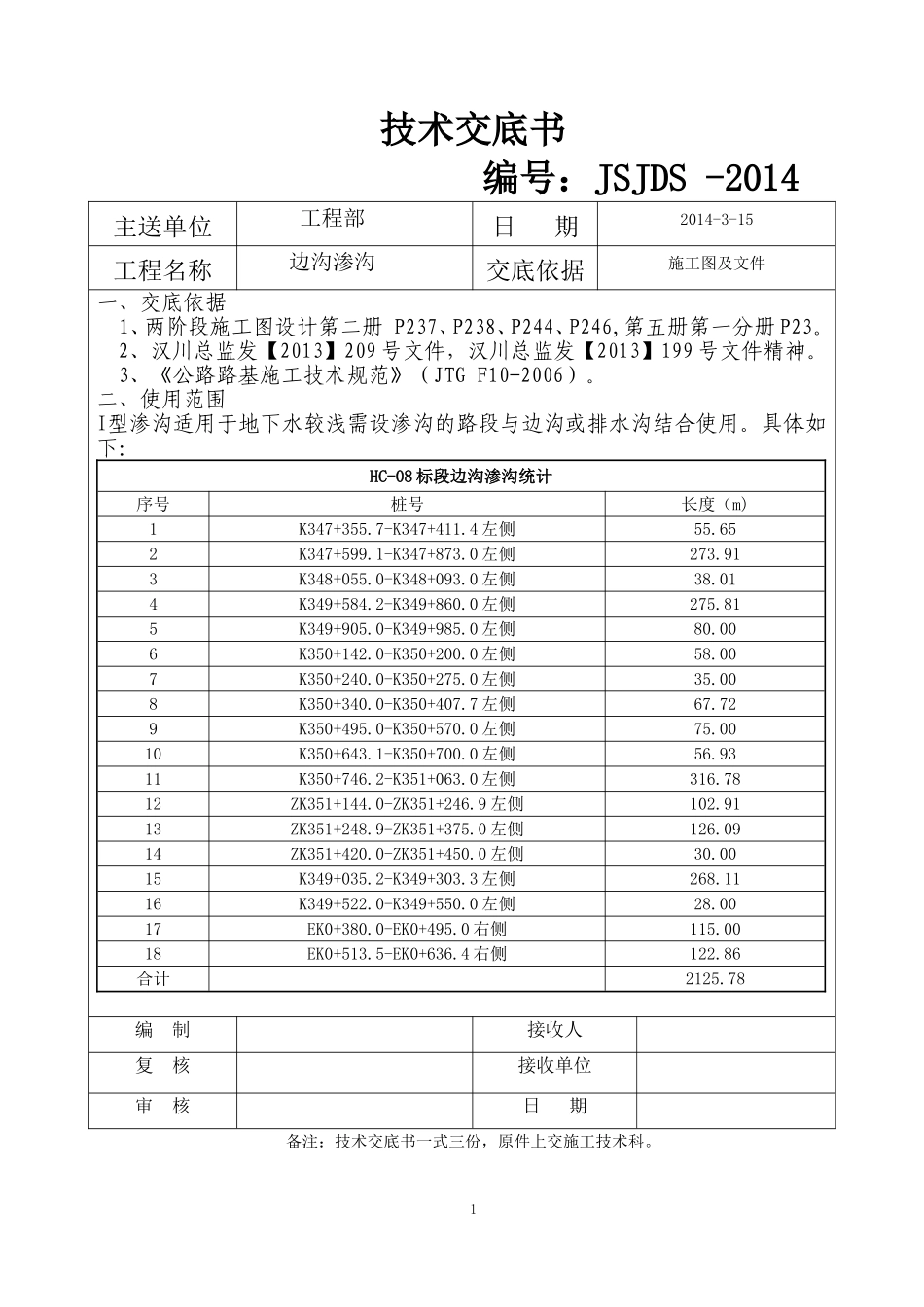

技术交底书编号：JSJDS-2014主送单位工程部日期2014-3-15工程名称边沟渗沟交底依据施工图及文件一、交底依据1、两阶段施工图设计第二册P237、P238、P244、P246,第五册第一分册P23。2、汉川总监发【2013】209号文件，汉川总监发【2013】199号文件精神。3、《公路路基施工技术规范》（JTGF10-2006）。二、使用范围I型渗沟适用于地下水较浅需设渗沟的路段与边沟或排水沟结合使用。具体如下：HC-08标段边沟渗沟统计序号桩号长度（m)1K347+355.7-K347+411.4左侧55.652K347+599.1-K347+873.0左侧273.913K348+055.0-K348+093.0左侧38.014K349+584.2-K349+860.0左侧275.815K349+905.0-K349+985.0左侧80.006K350+142.0-K350+200.0左侧58.007K350+240.0-K350+275.0左侧35.008K350+340.0-K350+407.7左侧67.729K350+495.0-K350+570.0左侧75.0010K350+643.1-K350+700.0左侧56.9311K350+746.2-K351+063.0左侧316.7812ZK351+144.0-ZK351+246.9左侧102.9113ZK351+248.9-ZK351+375.0左侧126.0914ZK351+420.0-ZK351+450.0左侧30.0015K349+035.2-K349+303.3左侧268.1116K349+522.0-K349+550.0左侧28.0017EK0+380.0-EK0+495.0右侧115.0018EK0+513.5-EK0+636.4右侧122.86合计2125.78编制接收人复核接收单位审核日期备注：技术交底书一式三份，原件上交施工技术科。1技术交底书编号：JSJDS-2014主送单位工程部日期2014-3-15工程名称边沟渗沟交底依据施工图及文件三、施工准备1、机具准备：小型搅拌机、磅秤、计量桶、配电箱、小推车、振动棒、木抹子、铁抹子、勾缝尺。2、现场准备：选取合理的混凝土搅拌场地，搅拌机安置牢靠，电线安全合理布置；混凝土搅拌场地及材料堆放场地简单硬化处理，砂、碎石、水泥分区堆放，水泥堆码整齐、下垫上盖；设置材料标识标牌及混凝土和砂浆的配合比牌子。3、材料要求：①水泥采用P.0.42.5，砂、石、水泥和外加剂必须经实验室检验合格才能进场使用。②C20混凝土理论配合比：水泥：砂：碎石：外加剂：水=1:2.61:4.08:0.009:0.53。③M10砂浆理论配合比：水泥：砂：水=1:？:？。施工配合比实验室将会根据砂石含水率具体给出。④渗沟级配碎石采用含泥量小的透水性卵石。⑤土工织物（透水土工布）重量≥450g/m,断裂强度≥12.5KN/m,厚度≥3.5mm。编制接收人复核接收单位审核日期备注：技术交底书一式三份，原件上交施工技术科。技术交底书编号：JSJDS-2014主送单位工程部日期2014-3-15工程名称边沟渗沟交底依据施工图及文件四、施工流程及操作要点1、施工程序2骨架护坡施工程序为：准备工作→测量放样→沟槽开挖→底座施工→铺设土工布→安装带孔槽排水管→回填碎石→边沟浇筑→边沟预制台帽安装→盖板安装。2、技术要点（1）渗沟深2m宽1;渗沟基座宽1.2m,厚10cm，C20砼现浇；渗沟两侧铺设透水土工布。排水管用直径10cm的PVC管，周围用10mm的钻头打孔，梅花型补孔，间距5cm。（2）边沟下部采用C20砼现浇，间隔5m设置一道伸缩缝，缝内填塞沥青麻絮；上部台帽采用C25砼预制件，每段长度49cm，用2cm厚M10砂浆砌筑；在现浇砼顶、靠边坡侧每个5m设置5cm塑料排水管。（3）边沟底厚15cm,沟壁厚25cm,沟壁现浇高度48cm,台帽高30cm,水沟净宽50cm,净高67cm。(4)由于边沟高度的变化，实际施工时水沟沟底标高应相对图纸沟底标高降低7cm。编制接收人复核接收单位审核日期备注：技术交底书一式三份，原件上交施工技术科。技术交底书编号：JSJDS-2014主送单位工程部日期2014-3-15工程名称边沟渗沟交底依据施工图及文件3、施工要点（1）沟槽开挖沟槽采用人工配合机械开挖。土质地段机械开挖至沟槽底时，预留10-20cm采用人工开挖。石质地段开挖时，先爆破或机械松动后人工整形。3沟槽开挖宜自下游向上游进行开挖，应随机进行支撑，并迅速回填，不可暴露太久，以免造成坍塌，渗沟应间隔进行开挖。沟槽开挖必须保证两壁平顺，基础表面应平整，严禁出现反坡或凹凸不平现象。（2）填充层施工用于排水和渗水的填充料在使用前必须经过筛选和清洗，填筑时填充料保证紧密程度。（3）边沟侧壁施工靠路基侧采用双面立模，靠碎落台侧单面立模。（4）养生。每施工完成一段，待混凝土初凝后和预制块勾缝完后用...
