Hysys流程调试的一般技巧VIP专享VIP免费

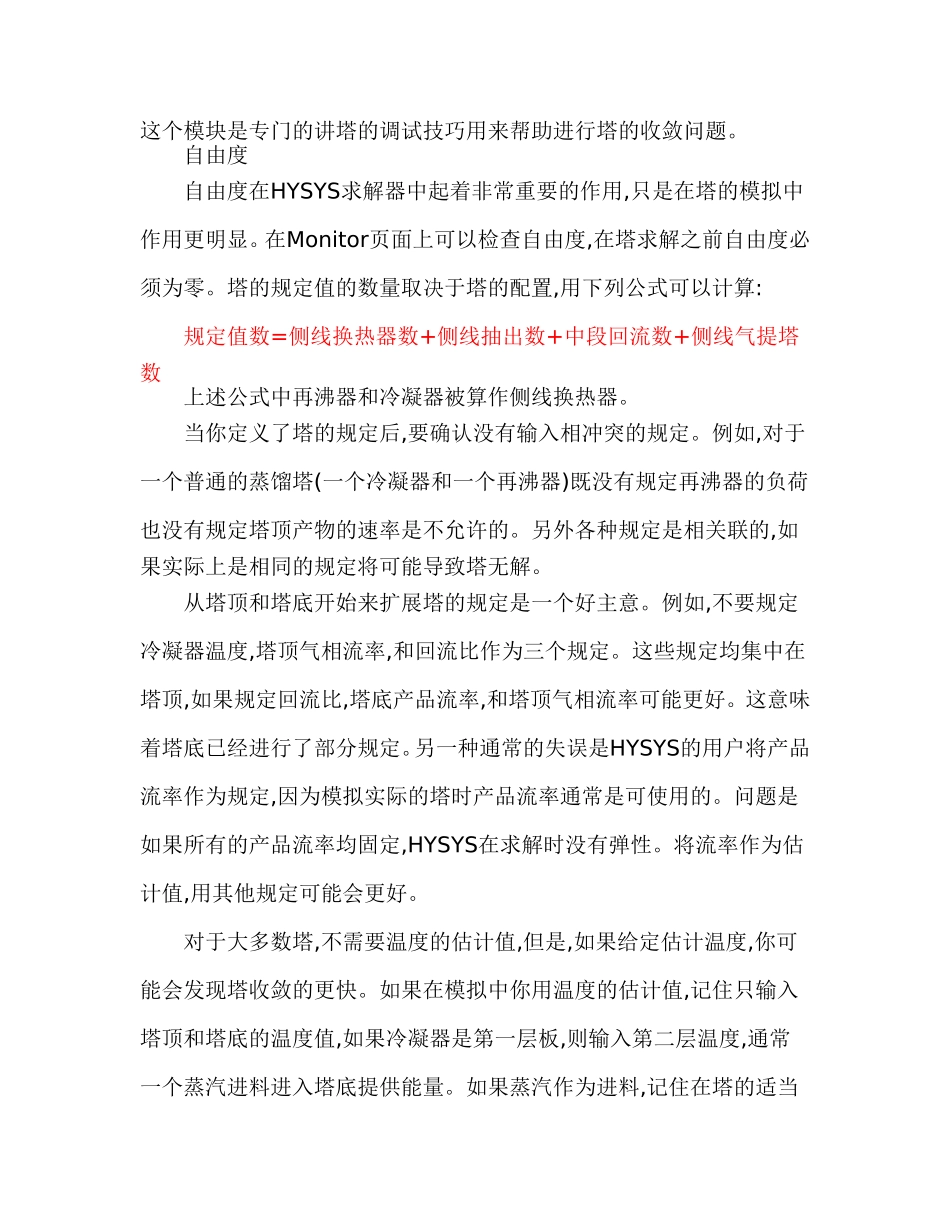

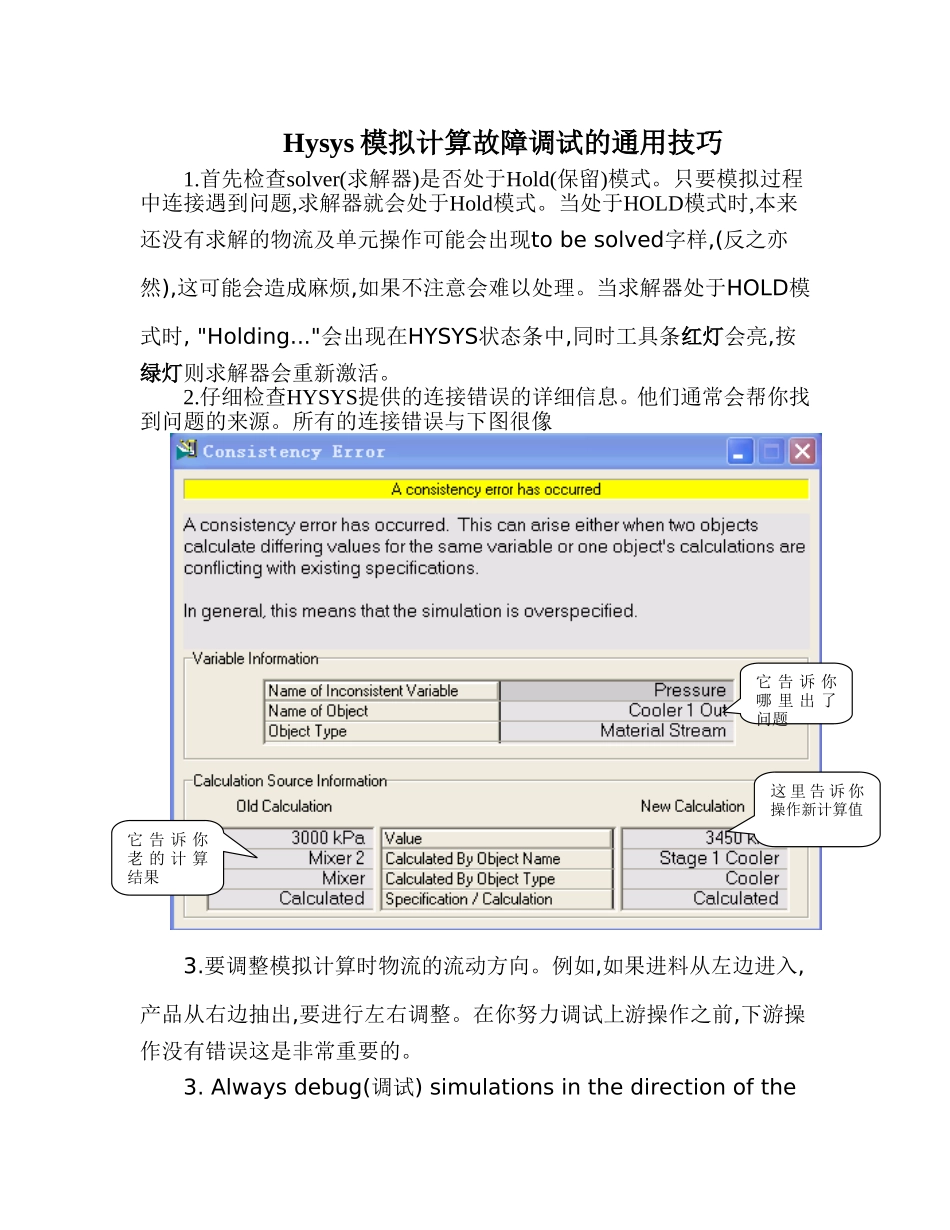

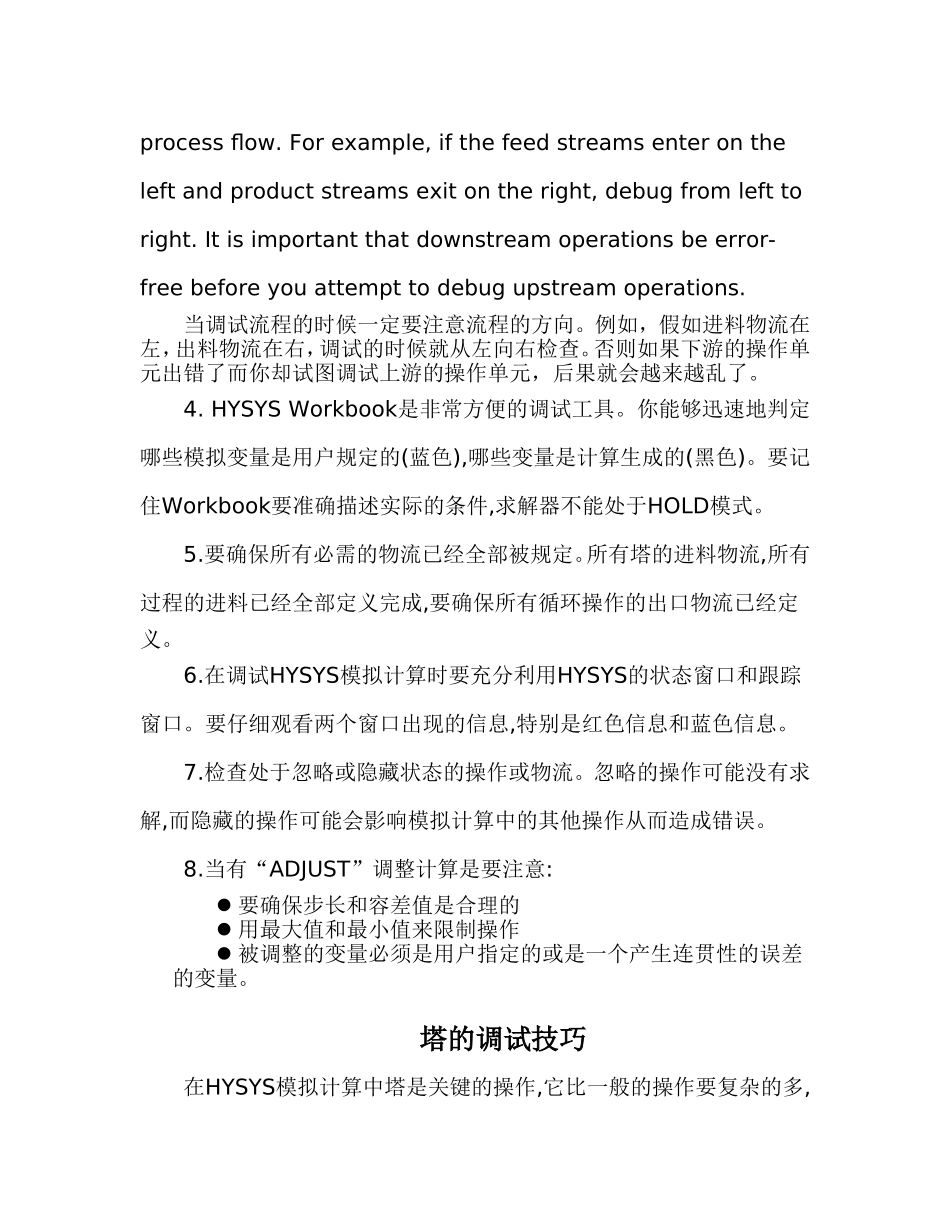

Hysys模拟计算故障调试的通用技巧1.首先检查solver(求解器)是否处于Hold(保留)模式。只要模拟过程中连接遇到问题,求解器就会处于Hold模式。当处于HOLD模式时,本来还没有求解的物流及单元操作可能会出现tobesolved字样,(反之亦然),这可能会造成麻烦,如果不注意会难以处理。当求解器处于HOLD模式时,"Holding..."会出现在HYSYS状态条中,同时工具条红灯会亮,按绿灯则求解器会重新激活。2.仔细检查HYSYS提供的连接错误的详细信息。他们通常会帮你找到问题的来源。所有的连接错误与下图很像3.要调整模拟计算时物流的流动方向。例如,如果进料从左边进入,产品从右边抽出,要进行左右调整。在你努力调试上游操作之前,下游操作没有错误这是非常重要的。3.Alwaysdebug(调试)simulationsinthedirectionofthe它告诉你哪里出了问题这里告诉你操作新计算值它告诉你老的计算结果processflow.Forexample,ifthefeedstreamsenterontheleftandproductstreamsexitontheright,debugfromlefttoright.Itisimportantthatdownstreamoperationsbeerror-freebeforeyouattempttodebugupstreamoperations.当调试流程的时候一定要注意流程的方向。例如，假如进料物流在左，出料物流在右，调试的时候就从左向右检查。否则如果下游的操作单元出错了而你却试图调试上游的操作单元，后果就会越来越乱了。4.HYSYSWorkbook是非常方便的调试工具。你能够迅速地判定哪些模拟变量是用户规定的(蓝色),哪些变量是计算生成的(黑色)。要记住Workbook要准确描述实际的条件,求解器不能处于HOLD模式。5.要确保所有必需的物流已经全部被规定。所有塔的进料物流,所有过程的进料已经全部定义完成,要确保所有循环操作的出口物流已经定义。6.在调试HYSYS模拟计算时要充分利用HYSYS的状态窗口和跟踪窗口。要仔细观看两个窗口出现的信息,特别是红色信息和蓝色信息。7.检查处于忽略或隐藏状态的操作或物流。忽略的操作可能没有求解,而隐藏的操作可能会影响模拟计算中的其他操作从而造成错误。8.当有“ADJUST”调整计算是要注意:要确保步长和容差值是合理的用最大值和最小值来限制操作被调整的变量必须是用户指定的或是一个产生连贯性的误差的变量。塔的调试技巧在HYSYS模拟计算中塔是关键的操作,它比一般的操作要复杂的多,这个模块是专门的讲塔的调试技巧用来帮助进行塔的收敛问题。自由度自由度在HYSYS求解器中起着非常重要的作用,只是在塔的模拟中作用更明显。在Monitor页面上可以检查自由度,在塔求解之前自由度必须为零。塔的规定值的数量取决于塔的配置,用下列公式可以计算:规定值数=侧线换热器数+侧线抽出数+中段回流数+侧线气提塔数上述公式中再沸器和冷凝器被算作侧线换热器。当你定义了塔的规定后,要确认没有输入相冲突的规定。例如,对于一个普通的蒸馏塔(一个冷凝器和一个再沸器)既没有规定再沸器的负荷也没有规定塔顶产物的速率是不允许的。另外各种规定是相关联的,如果实际上是相同的规定将可能导致塔无解。从塔顶和塔底开始来扩展塔的规定是一个好主意。例如,不要规定冷凝器温度,塔顶气相流率,和回流比作为三个规定。这些规定均集中在塔顶,如果规定回流比,塔底产品流率,和塔顶气相流率可能更好。这意味着塔底已经进行了部分规定。另一种通常的失误是HYSYS的用户将产品流率作为规定,因为模拟实际的塔时产品流率通常是可使用的。问题是如果所有的产品流率均固定,HYSYS在求解时没有弹性。将流率作为估计值,用其他规定可能会更好。对于大多数塔,不需要温度的估计值,但是,如果给定估计温度,你可能会发现塔收敛的更快。如果在模拟中你用温度的估计值,记住只输入塔顶和塔底的温度值,如果冷凝器是第一层板,则输入第二层温度,通常一个蒸汽进料进入塔底提供能量。如果蒸汽作为进料,记住在塔的适当位置安装水抽出。在塔求解之前,所有进料必须定义。塔不能根据产品物流计算进料物流的条件。同样,所有的产品物流不能含有任何用户规定的信息。在塔的Monitor页面上,产品流量的规定和塔的其他规定被列表显示出来,在工作表(worksheet)中的流率不能被规定。在塔求解之前,塔的配置必须定义。意味着下列物流必须被定义:所有的进料物流和及其进...
