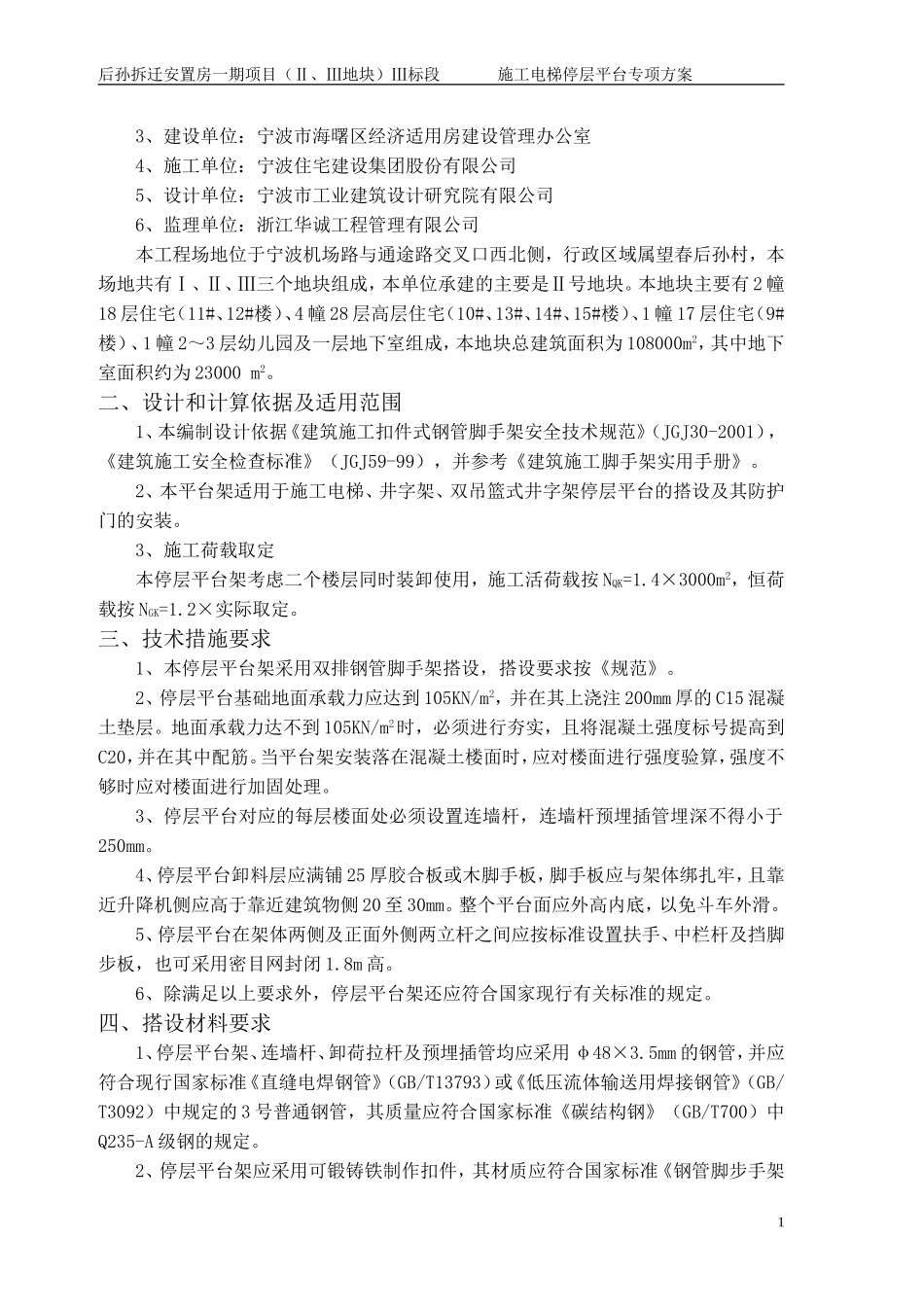

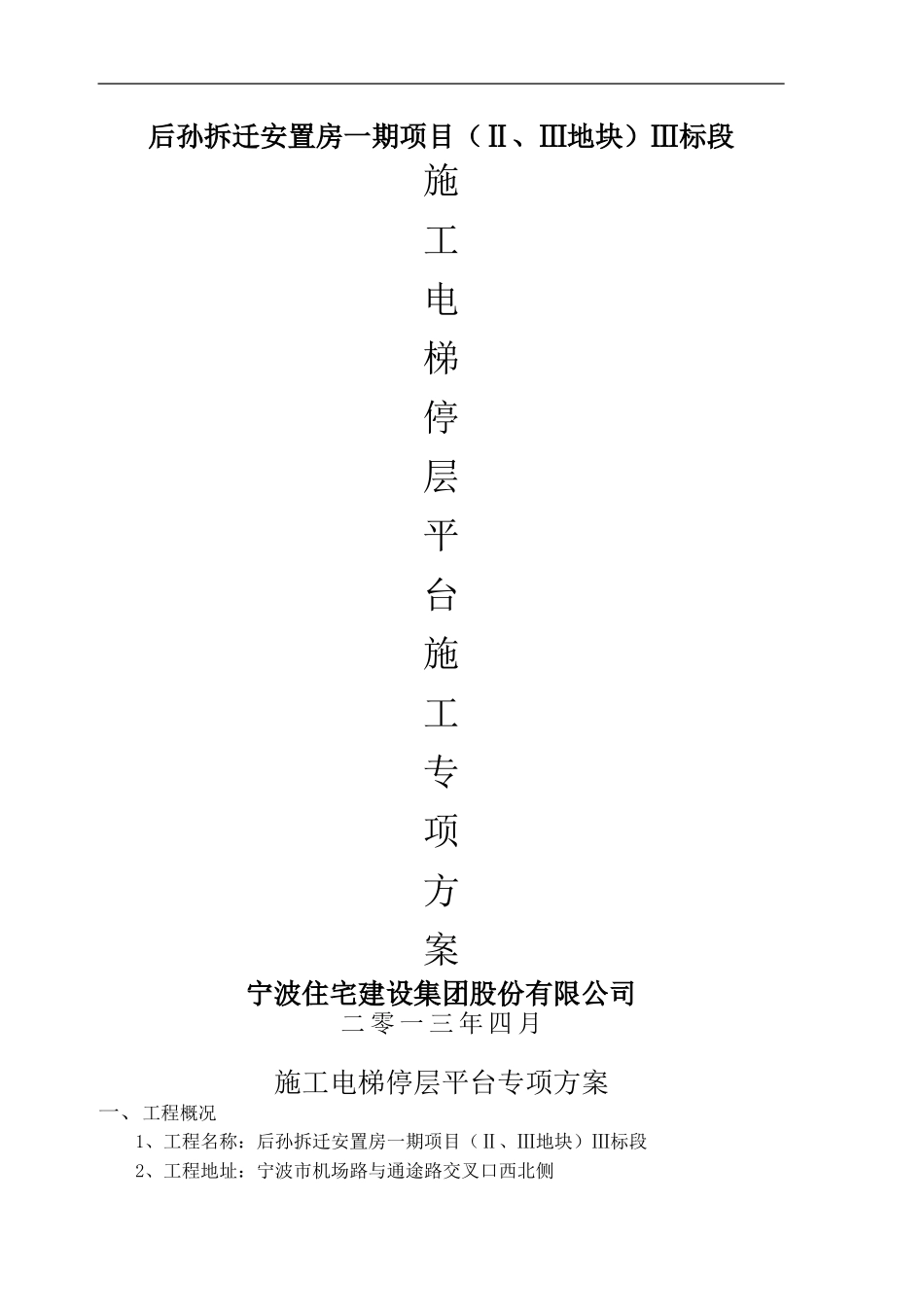

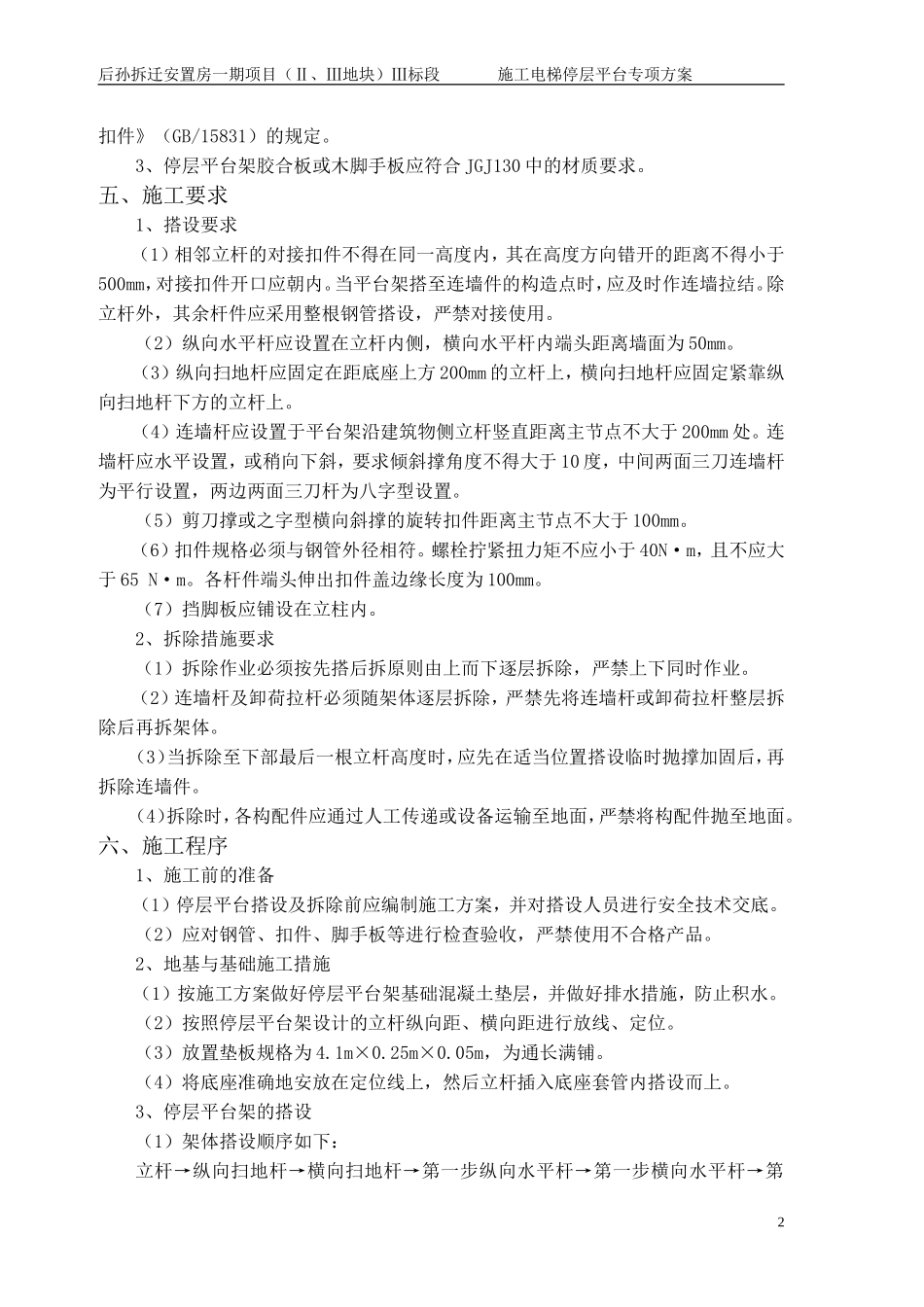

后孙拆迁安置房一期项目（Ⅱ、Ⅲ地块）Ⅲ标段施工电梯停层平台施工专项方案宁波住宅建设集团股份有限公司二零一三年四月施工电梯停层平台专项方案一、工程概况1、工程名称：后孙拆迁安置房一期项目（Ⅱ、Ⅲ地块）Ⅲ标段2、工程地址：宁波市机场路与通途路交叉口西北侧后孙拆迁安置房一期项目（Ⅱ、Ⅲ地块）Ⅲ标段施工电梯停层平台专项方案3、建设单位：宁波市海曙区经济适用房建设管理办公室4、施工单位：宁波住宅建设集团股份有限公司5、设计单位：宁波市工业建筑设计研究院有限公司6、监理单位：浙江华诚工程管理有限公司本工程场地位于宁波机场路与通途路交叉口西北侧，行政区域属望春后孙村，本场地共有Ⅰ、Ⅱ、Ⅲ三个地块组成，本单位承建的主要是Ⅱ号地块。本地块主要有2幢18层住宅（11#、12#楼）、4幢28层高层住宅（10#、13#、14#、15#楼）、1幢17层住宅（9#楼）、1幢2～3层幼儿园及一层地下室组成，本地块总建筑面积为108000m2，其中地下室面积约为23000m2。二、设计和计算依据及适用范围1、本编制设计依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ30-2001），《建筑施工安全检查标准》（JGJ59-99），并参考《建筑施工脚手架实用手册》。2、本平台架适用于施工电梯、井字架、双吊篮式井字架停层平台的搭设及其防护门的安装。3、施工荷载取定本停层平台架考虑二个楼层同时装卸使用，施工活荷载按NQK=1.4×3000m2，恒荷载按NGK=1.2×实际取定。三、技术措施要求1、本停层平台架采用双排钢管脚手架搭设，搭设要求按《规范》。2、停层平台基础地面承载力应达到105KN/m2，并在其上浇注200mm厚的C15混凝土垫层。地面承载力达不到105KN/m2时，必须进行夯实，且将混凝土强度标号提高到C20，并在其中配筋。当平台架安装落在混凝土楼面时，应对楼面进行强度验算，强度不够时应对楼面进行加固处理。3、停层平台对应的每层楼面处必须设置连墙杆，连墙杆预埋插管埋深不得小于250mm。4、停层平台卸料层应满铺25厚胶合板或木脚手板，脚手板应与架体绑扎牢，且靠近升降机侧应高于靠近建筑物侧20至30mm。整个平台面应外高内底，以免斗车外滑。5、停层平台在架体两侧及正面外侧两立杆之间应按标准设置扶手、中栏杆及挡脚步板，也可采用密目网封闭1.8m高。6、除满足以上要求外，停层平台架还应符合国家现行有关标准的规定。四、搭设材料要求1、停层平台架、连墙杆、卸荷拉杆及预埋插管均应采用φ48×3.5mm的钢管，并应符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合国家标准《碳结构钢》（GB/T700）中Q235-A级钢的规定。2、停层平台架应采用可锻铸铁制作扣件，其材质应符合国家标准《钢管脚步手架1后孙拆迁安置房一期项目（Ⅱ、Ⅲ地块）Ⅲ标段施工电梯停层平台专项方案扣件》（GB/15831）的规定。3、停层平台架胶合板或木脚手板应符合JGJ130中的材质要求。五、施工要求1、搭设要求（1）相邻立杆的对接扣件不得在同一高度内，其在高度方向错开的距离不得小于500mm，对接扣件开口应朝内。当平台架搭至连墙件的构造点时，应及时作连墙拉结。除立杆外，其余杆件应采用整根钢管搭设，严禁对接使用。（2）纵向水平杆应设置在立杆内侧，横向水平杆内端头距离墙面为50mm。（3）纵向扫地杆应固定在距底座上方200mm的立杆上，横向扫地杆应固定紧靠纵向扫地杆下方的立杆上。（4）连墙杆应设置于平台架沿建筑物侧立杆竖直距离主节点不大于200mm处。连墙杆应水平设置，或稍向下斜，要求倾斜撑角度不得大于10度，中间两面三刀连墙杆为平行设置，两边两面三刀杆为八字型设置。（5）剪刀撑或之字型横向斜撑的旋转扣件距离主节点不大于100mm。（6）扣件规格必须与钢管外径相符。螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m。各杆件端头伸出扣件盖边缘长度为100mm。（7）挡脚板应铺设在立柱内。2、拆除措施要求（1）拆除作业必须按先搭后拆原则由上而下逐层拆除，严禁上下同时作业。（2）连墙杆及卸荷拉杆必须随架体逐层拆除，严禁先将连墙杆或卸荷拉杆整层拆除后再拆架体。（3）当拆除至下部最后一根立杆高度时，应先在...
