场地平整施工VIP免费

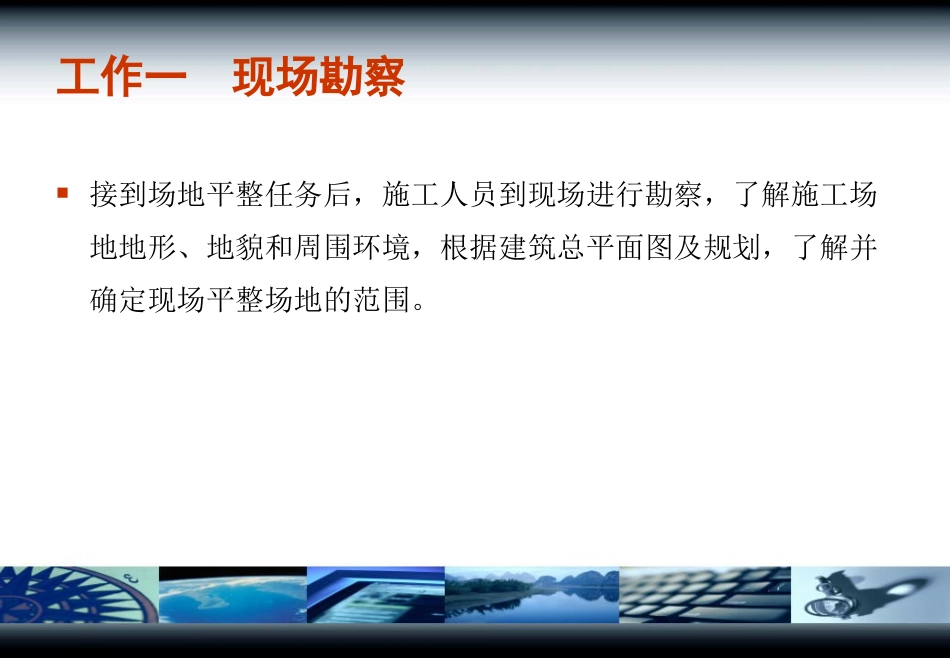

项目一土方工程施工模块一场地平整与鉴别与鉴别模块一场地平整工作一：现场勘察工作二：清除地面障碍物，标定整平范围工作三：设置水准基点工作四：设置方格网、测量标高工作五：计算土方挖填工程量工作六：场地平整施工工作七：场地验收工作一现场勘察接到场地平整任务后，施工人员到现场进行勘察，了解施工场地地形、地貌和周围环境，根据建筑总平面图及规划，了解并确定现场平整场地的范围。工作二：清除地面障碍物，标定整平范围清除场地平整范围内的障碍物，如：树木、电线、电杆、管道、房屋等，对80×40m的平整范围进行标定。工作三：设置水准基点根据总平面图要求的标高，从水准基点引进基准标高。依据规划图给定的绝对高程点，用经纬仪把设计给定的±0.000绝对高程引测到拟建建筑物处做三处永久水准点，作为下步施工及校核的依据。工作四：设置方格网、测量标高方格网设为20×20m。划分为8个方格，共15个角点。图1－1工作五：计算土方挖填工程量（一）场地设计标高调整根据建筑设计标高，按场地设计泄水坡度ix=3%，iy=2%调整各角点的设计标高。Hn＝H0〞±Lxix＋LyiyH0〞＝H0H1＝H0－40×0.003＋20×0.002＝43.71－0.12＋0.04＝43.63mH2＝H0－20×0.003＋20×0.002＝43.71－0.06＋0.04＝43.69mH6＝H0－40×0.003＋0＝43.71－0.12＋0＝43.59mH7＝H0－20×0.003＋0＝43.71－0.06＋0＝43.65mH11＝H0－40×0.003－20×0.002＝43.71－0.12－0.04＝43.55mH12＝H0－20×0.003－20×0.002＝43.71－0.06－0.04＝43.61m角点施工高度将计算结构填入上图中。课题练习1：计算其余角点调整设计标高。（二）计算各角点施工高度hn＝Hn－HnˊHn——设计地面标高Hnˊ——自然地面标高h1＝H1－H1ˊ＝43.63－43.24＝0.39mh2＝H2－H2ˊ＝43.69－43.67＝0.02mh3＝H3－H3ˊ＝43.69－43.67＝0.02m课题练习2：计算其余角点施工施工高度。完成以上两项工作后可得到图1－2。图1－2（三）计算零点，标出零线首先计算零点，零点在相邻两角点为一挖一填的方格边线上，在图1—2中，角点2为填方，角点3为挖方，角点2、3之间必定存在零点。图1－3课题练习3：求出7、8、14、15、13、8之间的零点，把所有零点求出标在图上，零点连线即为零线。完成后的成果见图1－2。（三）计算土方量1、四棱柱法（1）全挖全填方格（2）方格四个角点中，部分是挖方，部分是填方时（图1－2），其挖方或填方体积分别为：（3）方格三个角点为挖方，另一个角点为填方时（图1－2），其填方体积为：总挖方量=17.91+117+270+0.03+35.28+234.04=674.26m3总填方量=136+25.9+263+214.03+40.3+0.038=679.27m32、边坡土方量计算（1）确定边坡坡度1）土方边坡坡度以其挖方深度H与边坡底宽B之比来表示。边坡坡度＝1：mm=b/h，称为边坡系数。2）土方边坡大小应根据土质、开挖深度、开挖方法、施工工期、地下水位、坡顶荷载及气候条件等因素确定。边坡可做成直线形、折线形或阶梯形图1－5。图1-5土方边坡3）土方边坡坡度一般在设计文件上有规定，若设计文件上无规定，可按照《建筑地基基础工程施工质量验收规范》GB50202-2002第6.2.3的规定执行（见表1－1）。土的类别边坡值（高：宽）砂土（不包括细砂、粉砂）1：1.25~1：1.50一般性粘土硬1：0.75~1：1.00硬、塑1：1.00~1：1.25软1：1.50或更缓碎石类土充填坚硬、硬塑粘性土1：0.50~1：1.00充填砂土1：1.00~1：1.50注：1、设计有要求时，应符合设计标准。2、如采用降水或其他加固措施，可不受本表限制，但应计算复核；3、开挖深度，对软土不应超过4m，对硬土不应超过8m。课题练习4：确定本活动的边坡坡度。因场地土质系中密的砂土，且地质条件较差，挖方区边坡坡度采用1：1.25，填方区边坡坡度采用1：1.50。场地四个角点的挖填方宽度为：角点5挖方宽度0.93×1.25=1.16米角点15挖方宽度0.38×1.25=0.48米角点1挖方宽度0.39×1.5=0.59米角点11挖方宽度0.97×1.5=1.46米按照场地的四个控制角点的边坡宽度,绘出边坡平面轮廓尺寸图见图1－5。图1－5边坡土方量计算示意图按上述公式计算：挖方区边坡土...
