RealFlow 翻译教程13——雨点打湿效果贴图VIP免费

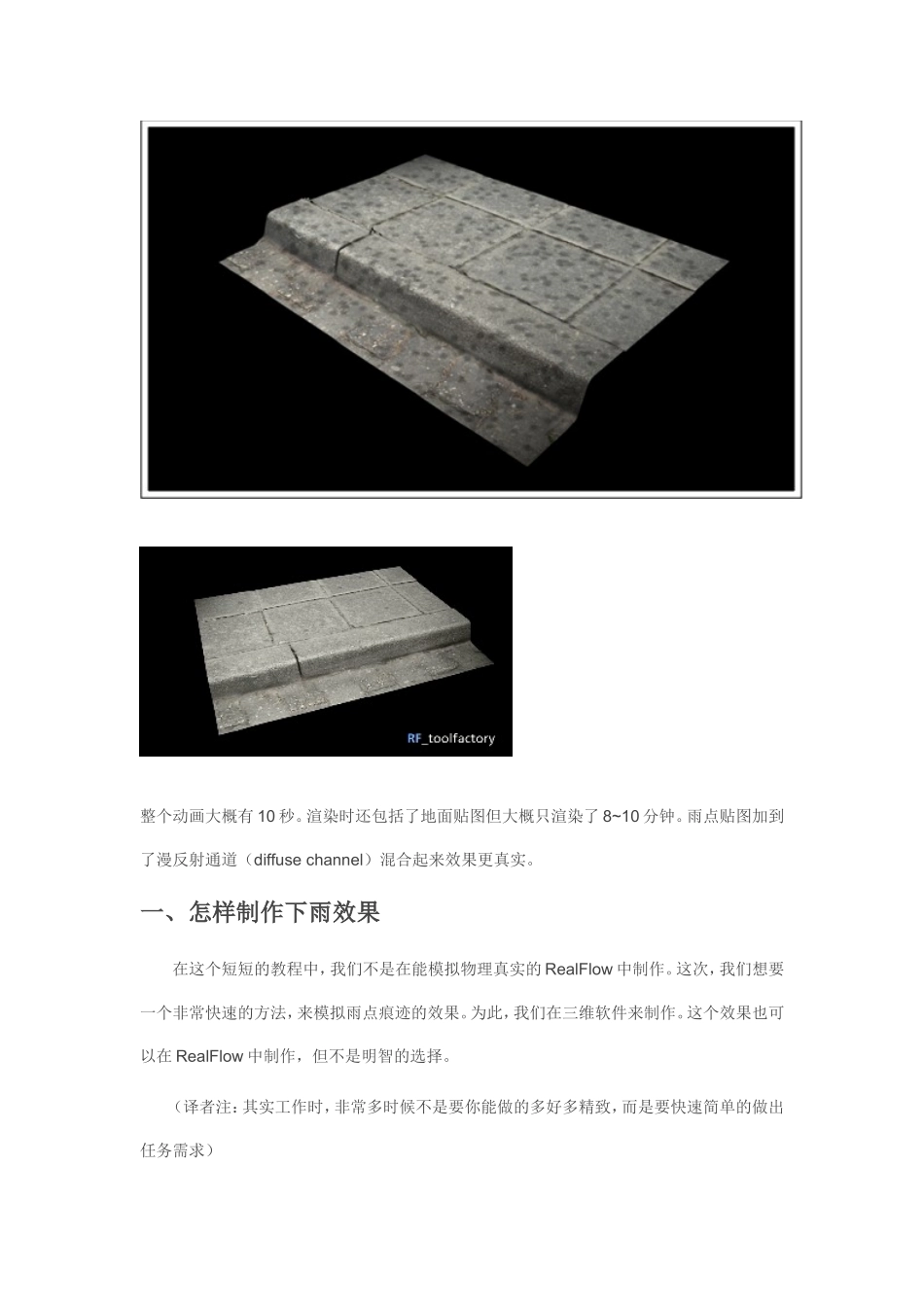

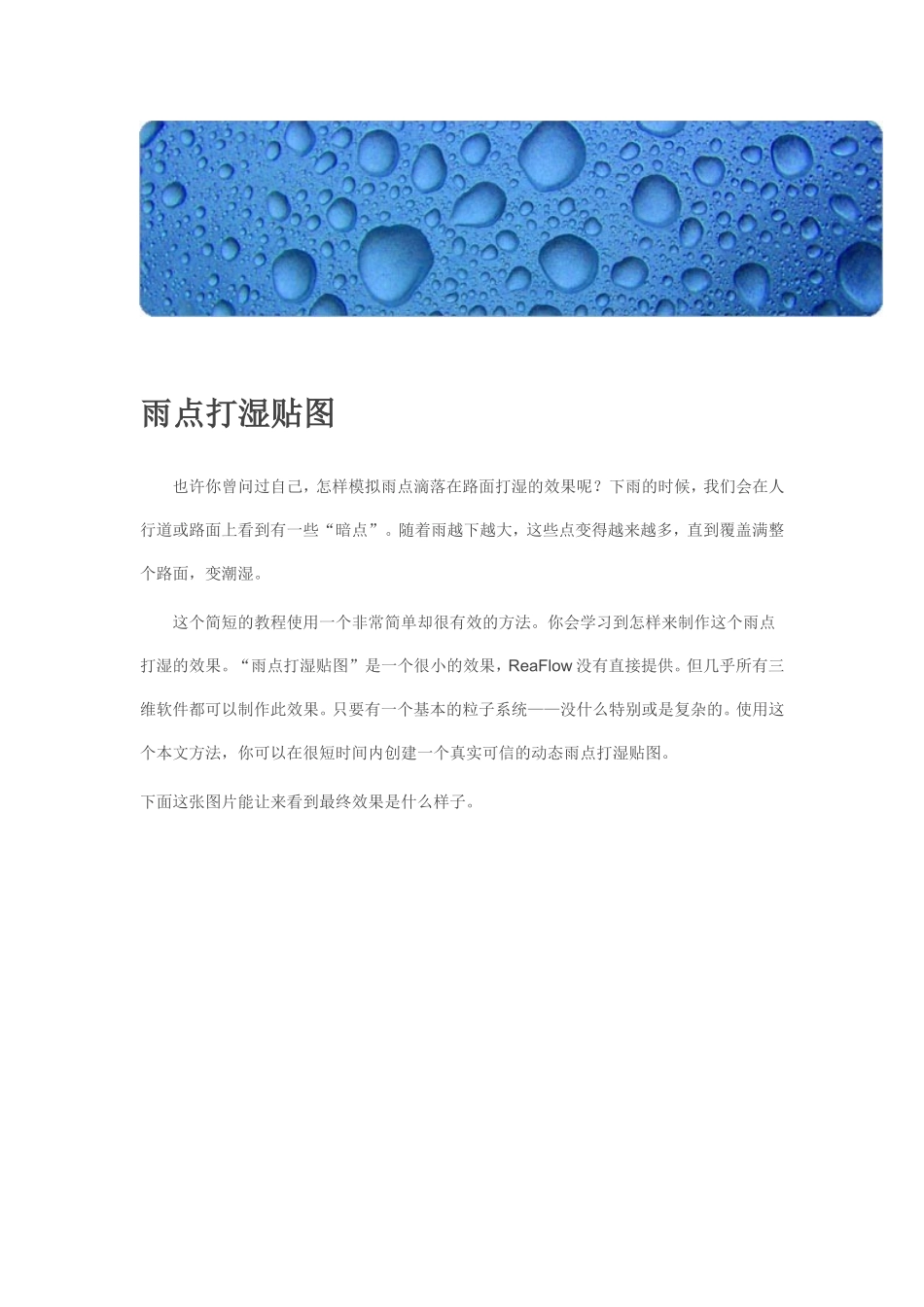

雨点打湿贴图也许你曾问过自己，怎样模拟雨点滴落在路面打湿的效果呢？下雨的时候，我们会在人行道或路面上看到有一些“暗点”。随着雨越下越大，这些点变得越来越多，直到覆盖满整个路面，变潮湿。这个简短的教程使用一个非常简单却很有效的方法。你会学习到怎样来制作这个雨点打湿的效果。“雨点打湿贴图”是一个很小的效果，ReaFlow没有直接提供。但几乎所有三维软件都可以制作此效果。只要有一个基本的粒子系统——没什么特别或是复杂的。使用这个本文方法，你可以在很短时间内创建一个真实可信的动态雨点打湿贴图。下面这张图片能让来看到最终效果是什么样子。整个动画大概有10秒。渲染时还包括了地面贴图但大概只渲染了8~10分钟。雨点贴图加到了漫反射通道（diffusechannel）混合起来效果更真实。一、怎样制作下雨效果在这个短短的教程中，我们不是在能模拟物理真实的RealFlow中制作。这次，我们想要一个非常快速的方法，来模拟雨点痕迹的效果。为此，我们在三维软件来制作。这个效果也可以在RealFlow中制作，但不是明智的选择。（译者注：其实工作时，非常多时候不是要你能做的多好多精致，而是要快速简单的做出任务需求）现在几乎所有的三维软件都提供了一个简单的粒子系统（particlesystem）：包含发射器（emitter），几种反应器(reflector)或是碰撞面(collisionplane)。这些我们案例中都要用到。在这个例子中，使用的是Cinema4D，但原理对其它任何软件来说都是一样的，下面几乎是脱离平台进行讲解的。（其它软件像，Maya,Max，Houdini等等，都提供了同样功能的粒子系统。）.二、设置我们的场景只需要一个发射器，一个发射源对像，一个碰撞平面，两种材质和一个摄像机。一些软件可能需要重力（Gravity）来让粒子下落。发射器不应太小，它可以是任何形状，但这里我们使用矩形发射器，使用500cm*500cm.（这只是参考，具体多大自己决定）。这个发射器发射方向要与软件中向上轴方法一致。如果得要使用到“场”，它的方向也需要与向上轴一致。简单的说就是：粒子能垂直落到碰撞面上。为了让粒子碰撞到平面，我们需要在Cinema4D中建立一个“Reflector”对像.如果你没有这个对像，大部分可能是定义一个这样的节点，像是碰撞对像或反应器。（Maya里就是Makecollide）。注意不需要有任何弹性。反射器（Reflector）得要与发射器平行，距离不重要。因为在Cinema4D,反射器结点（reflector）不能渲染，所以我们需要一个背景地面，这样才能看到雨点。第一个面是发射器，黄色框代表了碰撞物体。白色面作为地面，用来渲染。相机垂直这三层。（想到结点网站，这是元知识，脱离平台的制作效果，讲解效果。这才是真正知识）下一步设置发射的粒子——粒子形态最好是球体（Sphere），它最能代表雨滴。由于水的表面张力，水滴趋向于成为“球体”，因为球体是最低能量状态。粒子大小，如上图。在Cinema4D,可以使用不同大小的球。使用不同的大小，会更真实一点。为了使所有东西能渲染，我们应该让颜色对比大一点。我们用到一个白色的材质（material）给地面。雨点是使用纯黑色材质。请关闭其它材质参数，因为我们只想要渲染2D的圆圈，而不是3D对像。上图是最终渲染出来的。粒子系统产生随机图案，随着时间点会越来越密，并连成一片。三、摄像机最后，添加一个摄像机。直接指向地面中间，就像“顶视图，TopView”。现在调节摄像机视图：白色背景要填充满整个场景。当我们切换到相机视图，渲染图片，我们能直接看到黑色圆点在白色背景（如图）。现在我们可以调节发射器的设置，如粒子生命（lifespan）和发射速度（emissionrate,）开始和结束帧，等等。如果可能，给发射速率key动画，模拟雨点越来越大趋势。最终结果可以保存成图片序列或是视频。这图显示了黑色点在地面，创建有雨点效果。四、后期处理（Post-Processing）少量的后期处理是必要的。因为我们水滴边缘硬。有些材质，例如石头或混凝土，有多孔结构的表面。这些孔隙会慢慢吸收流体，当水被吸收，就留下暗色的点，也就是我们看到的潮湿感觉。要模拟这种效果，我们还使用一点模糊（blur）。由于许多三维软件集成了模糊滤镜，这些也可以在渲...
