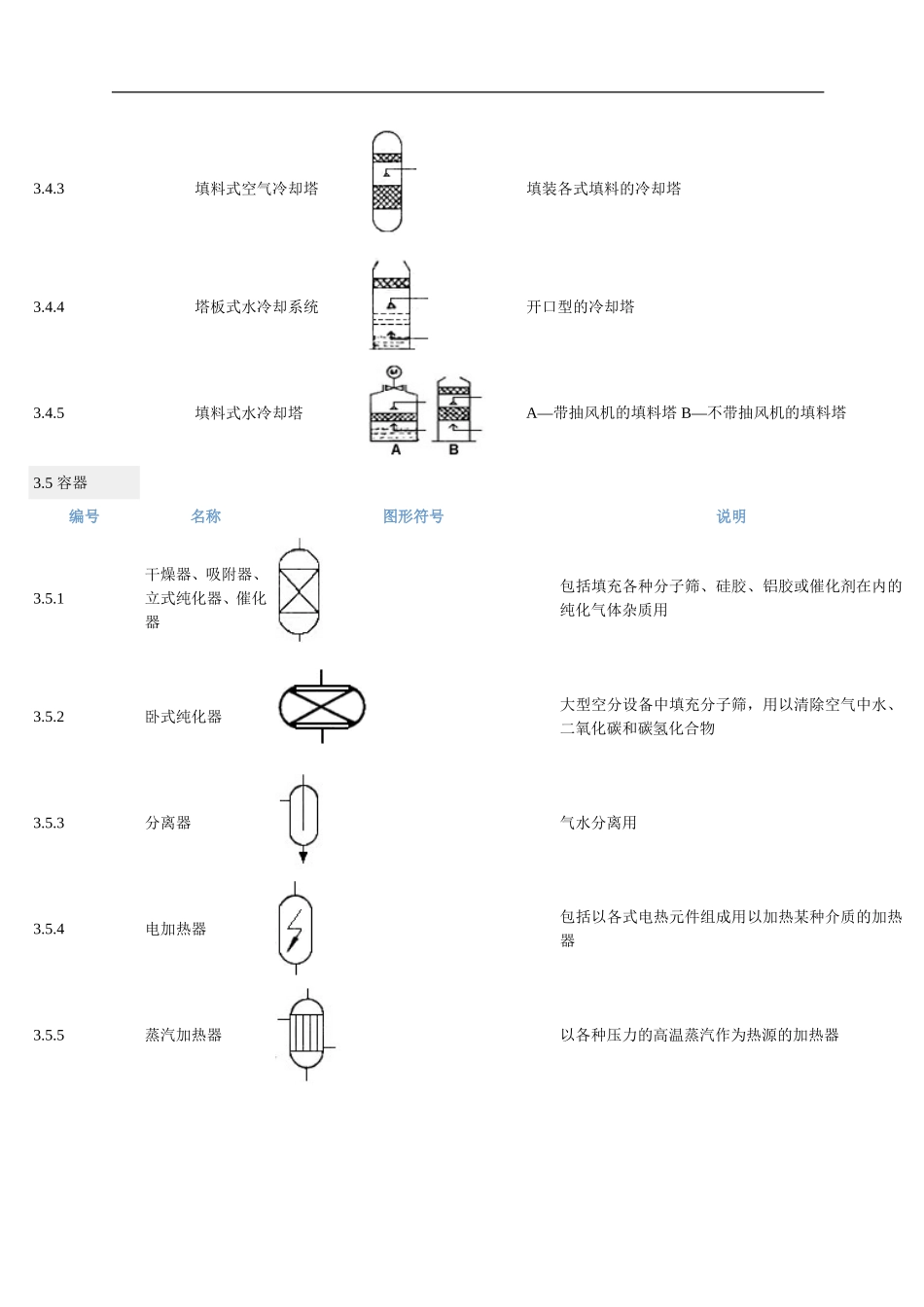

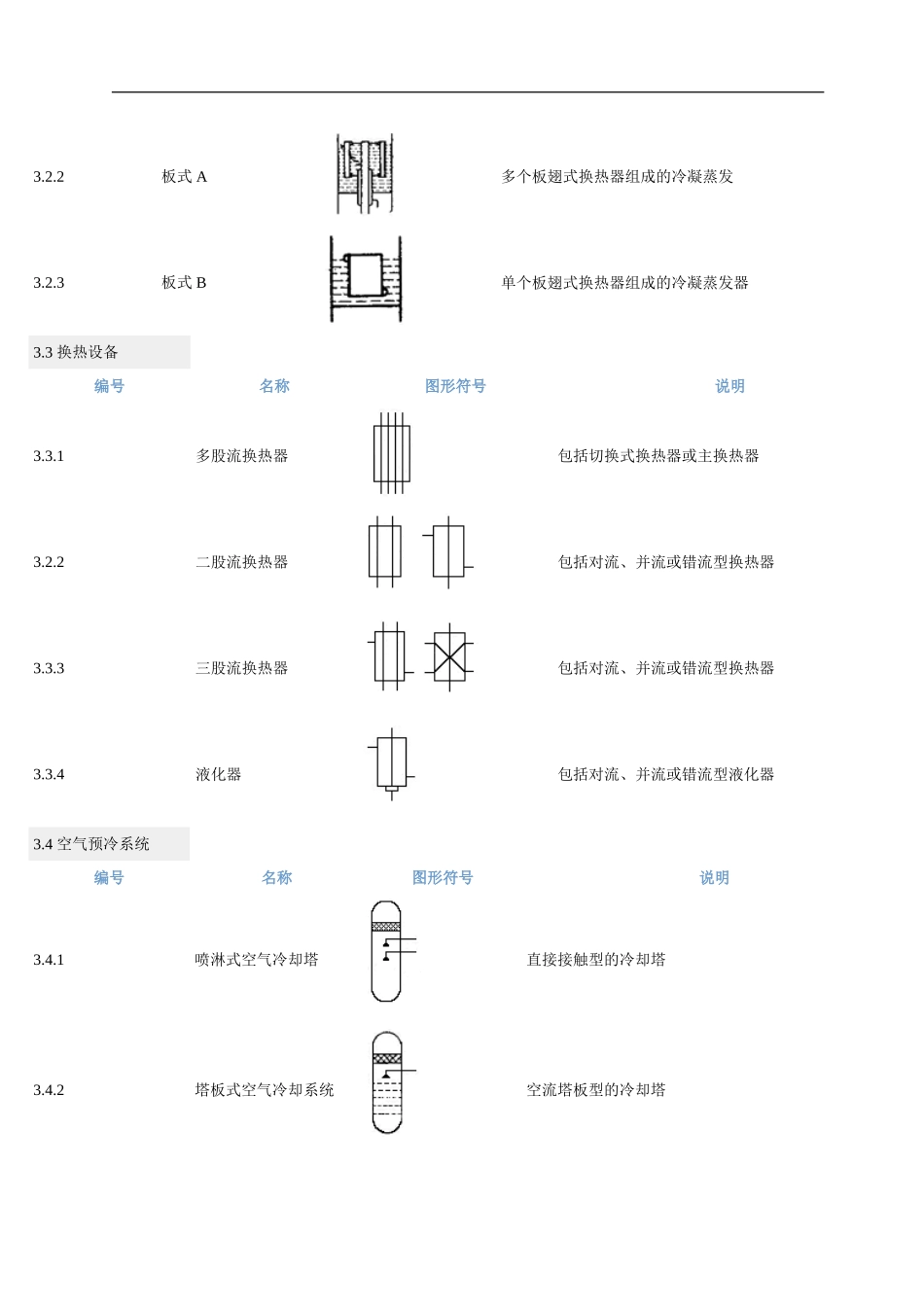

空气分离设备流程图图形符号和文字代号本标准适用于绘制空气分离设备的流程图、系统图及编写技术文件。1、引用标准GB4457.4机械制图图线GB4458.4机械制图尺寸注法2、一般规定2.1本标准中的图形符号一般用粗实线绘制，线宽b应符合GB4457.4的规定，对管路、管件、阀门及控制元件等，允许用细实线（线宽约b/3）绘制。在同一图样上，图形符号的各类线型宽度应分别保持一致。2.2文字代号应按直体书写，笔划宽度约为字体高度的十分之一。2.3图表符号允许由一基本符号与其他符号组合，图形符号的位置允许转动。2.4绘制图形符号时，可按本标准所示图例按比例适当放大或缩小。2.5在不违反本标准的条件下，各单位可作出补充规定。3、设备、机器系统图形符号3.1精馏塔编号名称图形符号说明3.1.1基本型式包括对流塔板、环流塔板、S型塔板、旋流塔板等传热和传质用的精馏塔3.1.2填料塔包括各类型式的填料填充的精馏塔3.1.3局部3.2冷凝蒸发器编号名称图形符号说明3.2.1管式包括管间沸腾与管内沸腾3.2.2板式A多个板翅式换热器组成的冷凝蒸发3.2.3板式B单个板翅式换热器组成的冷凝蒸发器3.3换热设备编号名称图形符号说明3.3.1多股流换热器包括切换式换热器或主换热器3.2.2二股流换热器包括对流、并流或错流型换热器3.3.3三股流换热器包括对流、并流或错流型换热器3.3.4液化器包括对流、并流或错流型液化器3.4空气预冷系统编号名称图形符号说明3.4.1喷淋式空气冷却塔直接接触型的冷却塔3.4.2塔板式空气冷却系统空流塔板型的冷却塔3.4.3填料式空气冷却塔填装各式填料的冷却塔3.4.4塔板式水冷却系统开口型的冷却塔3.4.5填料式水冷却塔A—带抽风机的填料塔B—不带抽风机的填料塔3.5容器编号名称图形符号说明3.5.1干燥器、吸附器、立式纯化器、催化器包括填充各种分子筛、硅胶、铝胶或催化剂在内的纯化气体杂质用3.5.2卧式纯化器大型空分设备中填充分子筛，用以清除空气中水、二氧化碳和碳氢化合物3.5.3分离器气水分离用3.5.4电加热器包括以各式电热元件组成用以加热某种介质的加热器3.5.5蒸汽加热器以各种压力的高温蒸汽作为热源的加热器3.5.6自动阀箱自动切换气流方向的阀箱3.5.7水冷却器水和热汽的换热器3.5.8水浴式汽化器低温液体在管内汽化或气体加热3.5.9干带式过滤器各式空气压缩机用的大型过滤器3.5.10袋式过滤器各式空气压缩机用的大型过滤器3.5.11过滤器设在膨胀机前或管道上用的小型过滤器3.5.12消声器各式放空用消声器3.5.13消声坑利用地下坑道而设置的消声器3.5.14液氧喷射蒸发器占产量百分之一的液氧通过喷射器与氧气流相混合而蒸发用3.5.15蒸汽喷射器利用蒸汽使排放的低温液体汽化3.5.16灌充器各种气体产品充瓶用的分离器3.6贮槽、贮罐编号名称图形符号说明3.6.1球形贮罐及气体缓冲器贮存气体的容器，并具有缓冲作用3.6.2卧式贮槽贮存低温液体的容器3.6.3槽车贮存低温液体的移动式容器3.6.4立式贮槽贮存低温液体的容器ZBJ76007—88空气分离设备流程图图形符号和文字代号(2)3.7机器编号名称图形符号说明3.7.1电动机包括同步或异步及微型交直流电动机3.7.2发电机3.7.3离心液体泵液体由开口端进，闭口端出3.7.4柱塞泵液体由开口端进，闭口端出3.7.5水泵水由开口端进，闭口端出3.7.6真空泵气体由开口端进，闭口端出3.7.7螺杆、透平压缩机小端表示压缩气体3.7.8活塞式压缩机小端表示压缩气体3.7.9膜式压缩机小端表示压缩气体3.7.10透平膨胀机大端表示膨胀后低压气体3.7.11活塞式膨胀机大端表示膨胀后低压气体3.7.12增压膨胀机小端表示高压端大端表示低压端3.7.13电机制动膨胀机小端表示高压端大端表示低压端3.7.14冷冻机组水和氟里昂的换热器或氟里昂蒸发器3.8阀门编号名称图形符号说明3.8.1角阀常温用3.8.2冷角阀低温用3.8.3截止阀常温用3.8.4球阀常9温用3.8.5闸阀常温用3.8.6蝶阀常温用3.8.7止回阀流向由空白三角至非空白三角3.8.8减压阀小三角形为高压端3.8.9节流阀即针形阀3.8.10三通阀常温用3.8.11四通阀常温用3.8.12安全阀弹簧式安全阀3.8.13疏水阀实际制图时可不必画出箭头3.8.14封气筒冷箱少量气体吞吐安全用3.8.15反装截止阀再生管道上常温用阀3.8.16反装冷角阀3.9自控阀门编号名称图...
