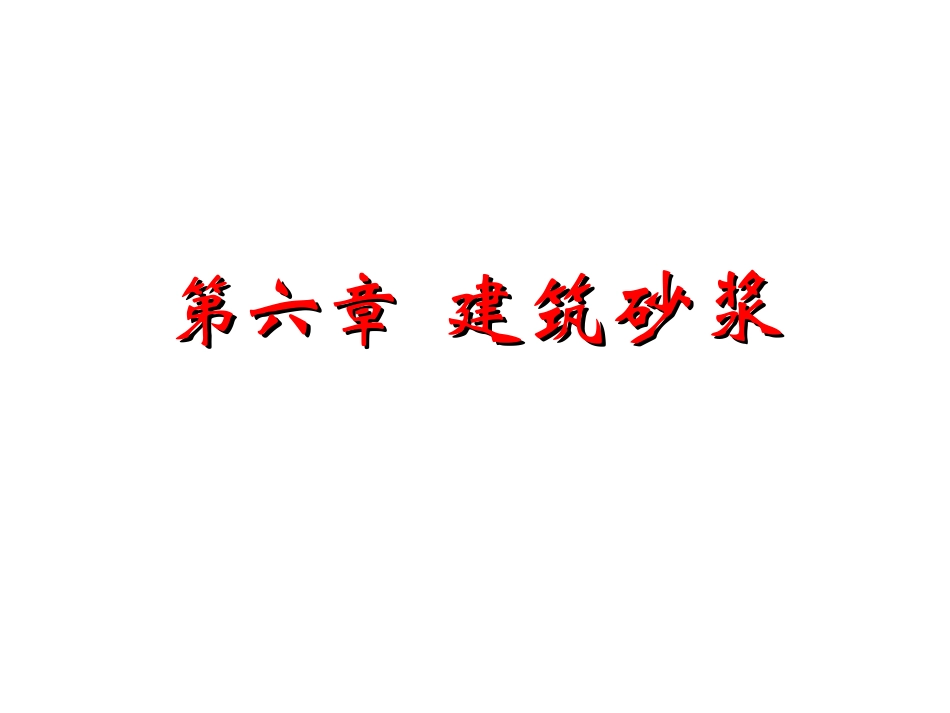

第6章 建筑砂浆VIP免费

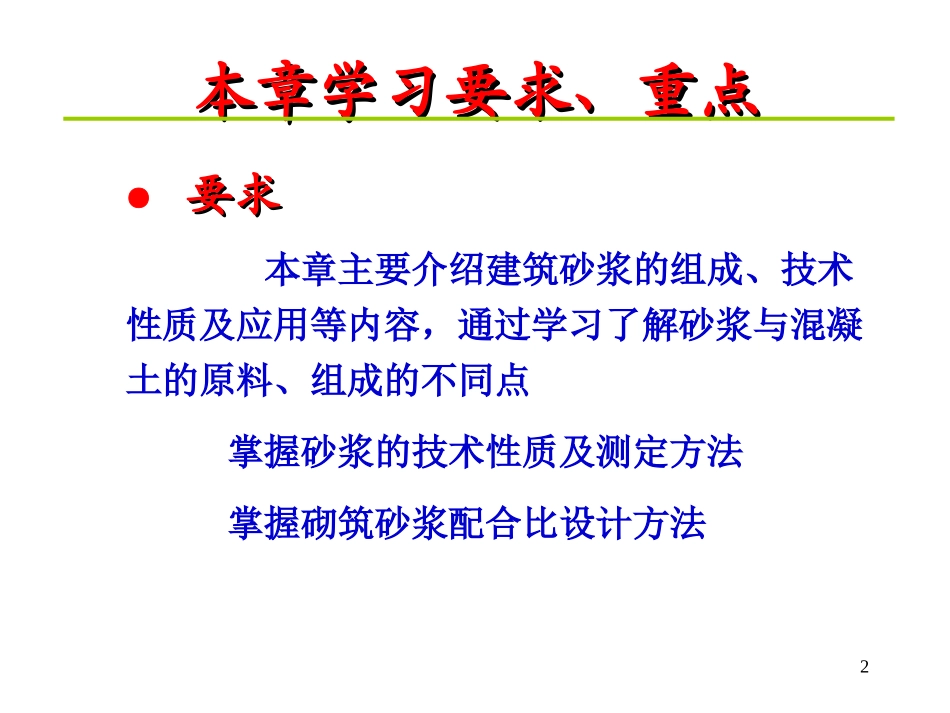

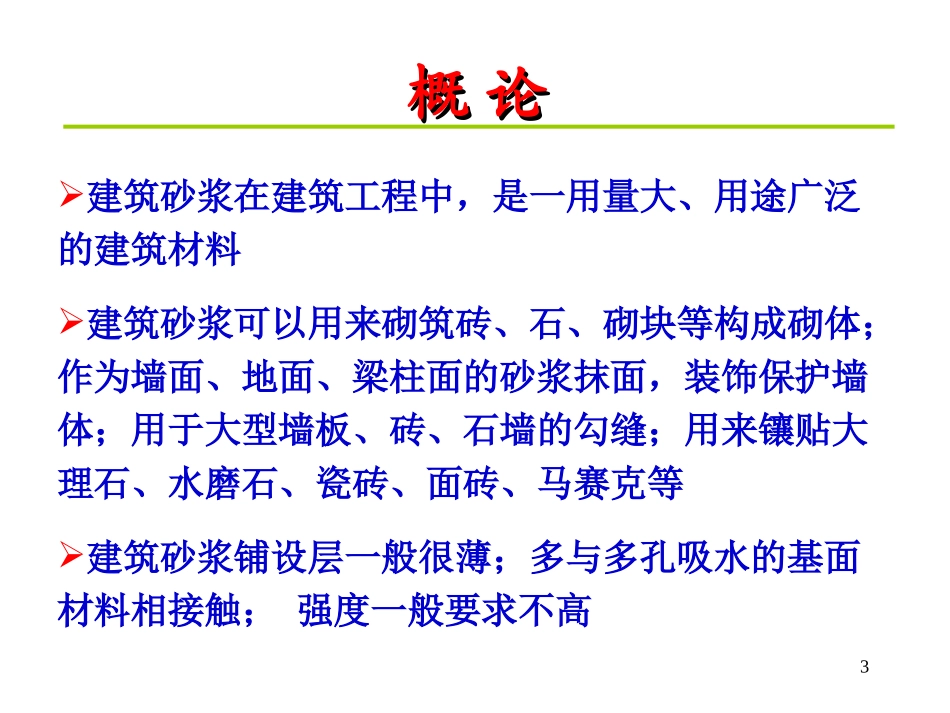

第六章第六章建筑砂浆建筑砂浆2本章学习要求、重点本章学习要求、重点●要求要求本章主要介绍建筑砂浆的组成、技术性质及应用等内容，通过学习了解砂浆与混凝土的原料、组成的不同点掌握砂浆的技术性质及测定方法掌握砌筑砂浆配合比设计方法3概论概论建筑砂浆在建筑工程中，是一用量大、用途广泛的建筑材料建筑砂浆可以用来砌筑砖、石、砌块等构成砌体；作为墙面、地面、梁柱面的砂浆抹面，装饰保护墙体；用于大型墙板、砖、石墙的勾缝；用来镶贴大理石、水磨石、瓷砖、面砖、马赛克等建筑砂浆铺设层一般很薄；多与多孔吸水的基面材料相接触；强度一般要求不高4建筑砂浆的分类建筑砂浆的分类水泥砂浆石灰砂浆混合砂浆水泥砌筑砂浆抹面砂浆装饰砂浆特种砂浆（如绝热、防水、耐酸等）●按胶凝材料的不同分●据用途分5第一节建筑砂浆的组成材料第一节建筑砂浆的组成材料砂浆是由胶凝材料、细集料和水等材料按适当的比例配制而成，有时为了改善和易性和节约水泥，还掺入适量的掺合料。由于砂浆中没有粗骨料，故可认为砂浆是一种细集料混凝土建筑砂浆的组成材料是胶凝材料、砂、掺合料和水6一、胶凝材料一、胶凝材料（一）常用的胶凝材料（一）常用的胶凝材料水泥、石灰、石膏等（二）选用胶凝材料时应注意的问题（二）选用胶凝材料时应注意的问题1）潮湿环境中必须选用水硬性胶凝材料；2）水泥的强度等级为砂浆强度的4~5倍为宜，不易过大；3）通用水泥都可用来配制砂浆；尽量优先选用专门用于配置砌筑砂浆和抹面砂浆的砌筑水泥，对于有特殊要求的砂浆要采用特种水泥4）严禁使用废品水泥7二、掺合料二、掺合料（一）常用的掺合料（一）常用的掺合料石灰膏、粘土膏等；也可掺加活性混合材如粉煤灰、硅灰等。（二）选用掺合料时应注意的事项（二）选用掺合料时应注意的事项1粘土膏●采用粘土或亚粘土制备粘土膏时，宜采用搅拌机加水搅拌，用孔径不大于3mm×3mm的网过筛●粘土中的有机物含量用比色法鉴定应浅于标准色82石灰膏生石灰熟化成石灰膏时应用不大于3mm×3mm的网过滤，熟化时间不宜少于7d；采用磨细的生石灰粉时，其品质应符合国家标准的有关规定，熟化时间不宜小于2d沉淀池中储存的石灰膏，应采取防止干燥、冻结和污染的措施严禁使用脱水硬化的石灰膏消石灰粉因颗粒太粗，不得直接使用于筑砌砂浆中电石渣石灰膏，电石渣应经20分钟加热至70℃，使其没有乙炔气味后方可使用9三、砂三、砂（一）选用要求（一）选用要求●原则上应符合混凝土用砂的技术要求。●砂浆铺设层较薄，应对砂是最大粒经加以限制。●为了保证质量，砂中的粘土杂质应有所限制。●当采用人工砂、山砂、炉渣等作为细骨料时，应根据经验或试配来确定其技术指标。10（二）砂浆用砂的粒径选取原则（二）砂浆用砂的粒径选取原则石料砌体所用砂宜用中砂，其最大粒径应不超过灰缝厚度的1/4~1/5砖砌体所用砂以中砂为宜，最大粒径一般为2.5mm光滑的抹面及勾缝砂浆应采用细砂毛石砌体常配制小石子砂浆，其所用砂为在普通砂中掺入20%~30%粒径的5~10或5~20mm的小石子11四、外加剂四、外加剂（一）添加目的：（一）添加目的：改善砂浆的和易性（二）种类（二）种类塑化剂塑化剂有木质素磺酸钙及松脂皂等保水剂常用的保水剂有甲基纤维素、硅藻土等12五、水五、水砂浆拌合水的技术要求与普通混凝土拌合水的要求相同未经检验的污水不能使用13第二节建筑砂浆的技术性质建筑砂浆的技术性质包括：建筑砂浆的技术性质包括：一、新拌砂浆的和易性一、新拌砂浆的和易性二、硬化砂浆的技术性质二、硬化砂浆的技术性质14一、新拌砂浆的和易性一、新拌砂浆的和易性基本概念：新拌砂浆的和易性是指砂浆是否便于施工操作并保证质量的性质包括流动性和保水性两个方面。15和易性好的砂浆便于施工操作，可以比较容易地在砖石表面上铺成均匀连续的薄层，且与底面紧密地粘结，保证工程质量和易性不良的砂浆施工操作困难，灰缝难以填实，水分易被砖石吸收使砂浆很快变的干稠，与砖石材料也难以紧密粘结16（一）流动性（一）流动性1.1.定义：定义：砂浆的流动性又称稠度，是指新拌砂浆在自重或外力作用下可流动...
