第5章 建筑排水中水及特殊建筑给水排水VIP免费

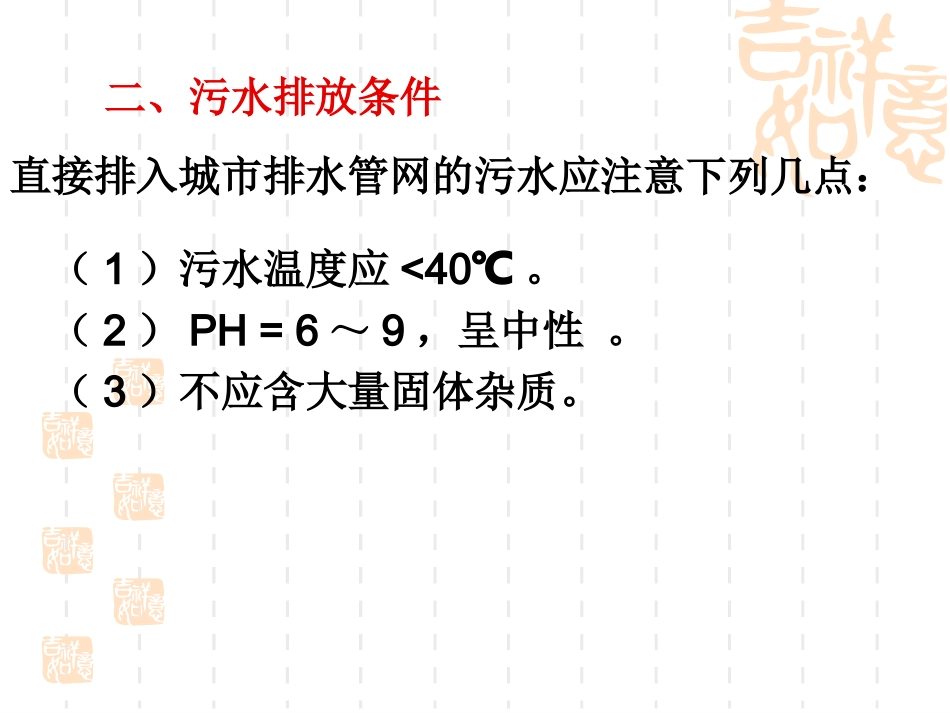

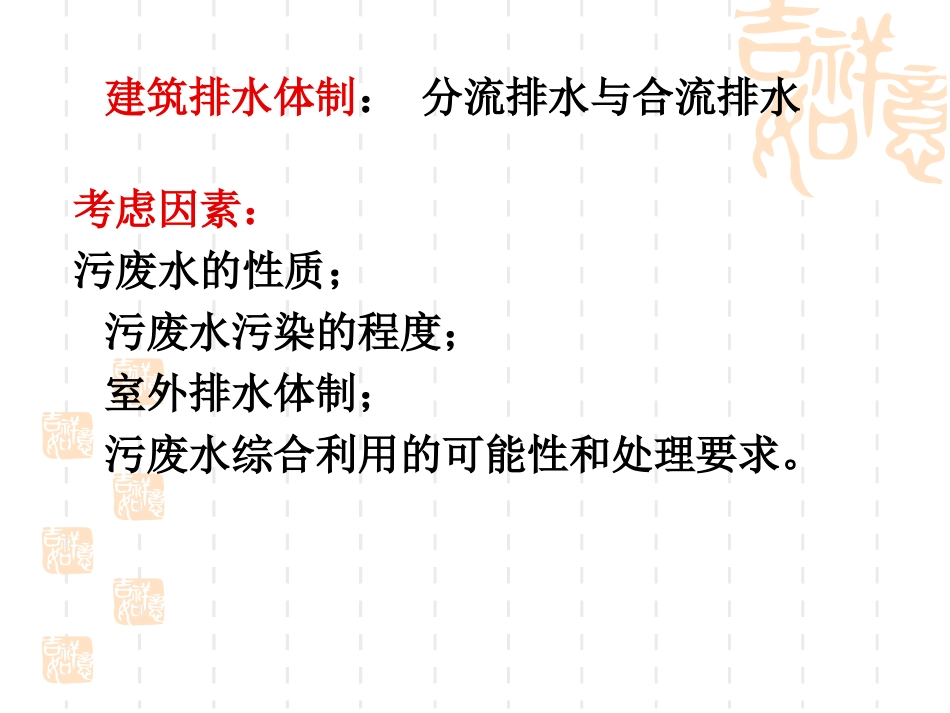

第1节建筑排水系统的分类和污水排放条件一、建筑排水系统的分类1、生活污水管道2、生产污（废）水管道3、雨水管道建筑排水体制：分流排水与合流排水考虑因素：污废水的性质；污废水污染的程度；室外排水体制；污废水综合利用的可能性和处理要求。二、污水排放条件直接排入城市排水管网的污水应注意下列几点：（1）污水温度应<40℃。（2）PH=6～9，呈中性。（3）不应含大量固体杂质。二、污水排放条件直接排入城市排水管网的污水应注意下列几点：（4）不允许含有大量汽油等易燃液体、有毒物、病原体及放射性物质。（5）排入水体的污水应符合《工业企业设计卫生标准》的要求。第2节建筑排水系统的组成建筑排水系统一般由卫生器具、排水横支管、立管、排出管、通气管、清通设备及某些特殊设备等部分组成。1、卫生器具（或生产设备）：是室内排水系统的起点，接纳各种污水后排入管网系统。污水从器具排出口经过存水弯和器具排入管流入横支管。2、横支管：作用：把各卫生器具排水管流来的污水排至立管。横支管应具有一定的坡度。3、立管：接受各横支管流来的污水，然后再排至排出管。为保证污水排出畅通，立管管径不得小于50mm。4、排出管：是室内排水立管与室外排水检查井之间的连接管段。5、通气管系通气管的作用：设置通气管的目的是使室内排水管系统与大气相通，尽可能使管内压力接近大气压力，以保护水封不受破坏；同时排放管道内的有害腐气，防止腐蚀，延长管道的使用年限。◆对于层数不多的建筑：采取将排水立管上部延伸出屋顶的通气措施。◆对于层数较多及高层建筑：除了采取伸顶通气管外，还应设环形通气管或主通气立管等。6、清通设备作用：疏通排水管道包括：检查口、清扫口、检查井（1）检查口：设在排水立管上及较长的水平管段上。（2）清扫口（3）检查井：在生产废水（或污水）排水管道转弯处、变径处和坡度改变处及连接支管处，设置检查井。7、特殊设备（1）污水抽升设备7、特殊设备（2）污水局部处理设备◆当建筑内排出的污水不允许直接排入室外排水管道时（如呈强酸性、强碱性、含多量汽油、油脂或大量杂质的污水），则要设置污水局部处理设备，使污水水质得到初步改善后再排入室外排水管道。7、特殊设备（2）污水局部处理设备◆根据污水性质不同，采用不同的污水局部处理设备，如沉淀池、除油池、化粪池、中和池等。◆化粪池（在没有污水处理厂的情况下，化粪池的使用比较广泛）正在建设的一个化粪池第3节建筑排水管网的布置和敷设一、横支管不宜太长，少转弯，一根支管连接的卫生器具不宜太多；不得穿过沉降缝、烟道、风道；不得穿过有特殊卫生要求的房间；一、横支管◆不得穿过有特殊卫生要求的房间；◆不得布置在遇水易燃、爆炸或损坏的原料、产品和设备上；◆不得布置在食堂等操作烹饪的上方；◆距楼板和墙应有一定的距离，便于安装和维修；二、污水立管◆应靠近排水量大的，水中杂质多，最脏的排水点处；◆不得穿过卧室、病房，不宜靠近与卧室相邻的内墙；二、污水立管◆立管宜靠近外墙，以减少埋地管长度，便于清通和修理；◆应设置检查口，其间距不大于10米，底层和最高层必须设置。三、排出管◆排出管应以最短的距离排至室外，直线布置，不宜在室内转弯；◆建筑层数较多时，底层横管应单独排出◆埋地管不得布置在可能受重物压坏处和穿越生产设备基础；◆埋地管穿越承重墙或基础处应预留孔洞，管顶上部空间不宜小于0.15m；◆排出管与室外排水管连接处设检查井，井中心距建筑物外墙不宜小于3m；◆为防止管道受机械损坏，排水管的最小埋深应按表5－1确定。三、排出管四、通气管◆层数不高，卫生器具不多的污水管道应设伸顶通气管，高出屋面不小于0.3m，停人屋面应大于2m；◆层数较高，卫生器具较多，则排水量较大，将排水管和通气管分开，设专用通气管道；四、通气管◆通气立管不得接纳污水、废水和雨水，不得与通风管或烟道连接。◆通气立管的顶端应设网罩或风帽。第4节建筑小区排水系统◆建筑小区排水系统是室内污水排水管与城市排水管道的连接部分。◆建筑小区排水系统的范围可大可小。◆建筑小区排水系统的管道布置根据建筑群的平面布置、房屋排出管...
