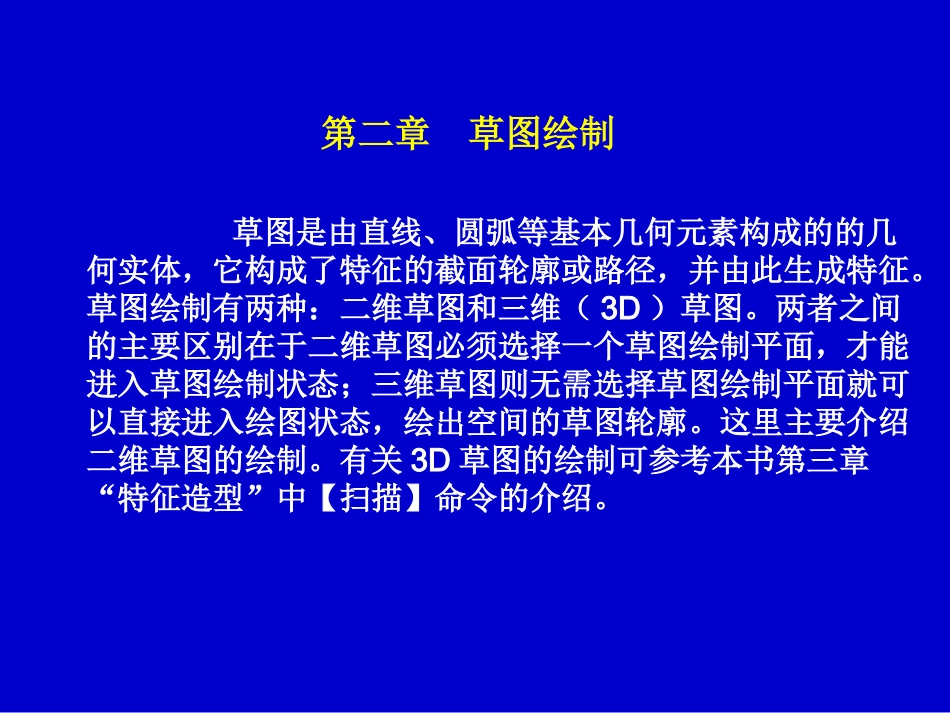

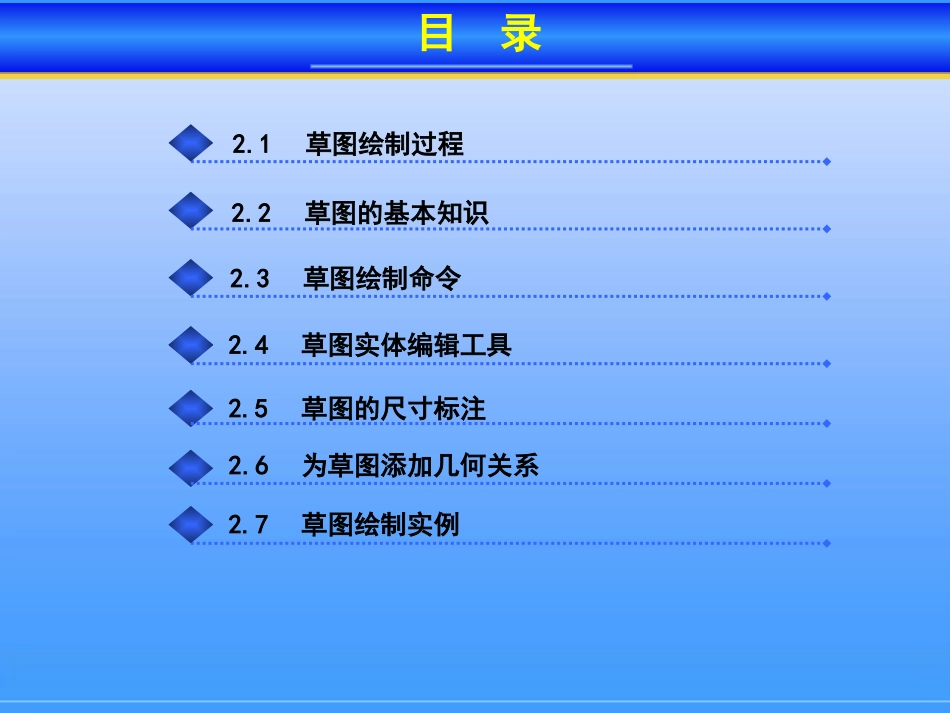

第二章草图绘制2.2草图的基本知识2.1草图绘制过程2.3草图绘制命令2.4草图实体编辑工具目录2.5草图的尺寸标注2.6为草图添加几何关系2.7草图绘制实例第二章草图绘制草图是由直线、圆弧等基本几何元素构成的的几何实体，它构成了特征的截面轮廓或路径，并由此生成特征。草图绘制有两种：二维草图和三维（3D）草图。两者之间的主要区别在于二维草图必须选择一个草图绘制平面，才能进入草图绘制状态；三维草图则无需选择草图绘制平面就可以直接进入绘图状态，绘出空间的草图轮廓。这里主要介绍二维草图的绘制。有关3D草图的绘制可参考本书第三章“特征造型”中【扫描】命令的介绍。2.1草图绘制过程草图绘制的一般过程如下：（1）指定草图绘制平面。（2）使用草图命令，绘出草图的基本几何形状。（3）标注草图尺寸和添加几何关系。2.1草图绘制过程2.1.1指定草图绘制平面在绘制草图之前，必须先指定绘图基准面，草图绘图基准面有三种形式：指定任一默认基准面作为草图绘图平面。SolidWorks提供了一个默认的坐标系，由前视基准面、上视基准面、右视基准面组成了一个正交平面坐标系。默认基准面中的前视基准面相当于画法几何中正视图的方位，上视基准面相当于俯视图的方位，右视基准面则相当于右视图的方位。2.1草图绘制过程在设计树中或在绘图区中，单击任一默认基准面，在弹出的关联工具栏中，选择【草图绘制】按钮，即可进入草图绘制状态。指定已有模型上的任一平面作为草图绘制平面。单击该平面，在弹出的关联工具栏中，单击【草图绘制】按钮，即可进入草图绘制状态。创建一个新的基准面。如果要绘制的草图既不在默认基准面上又不在模型表面上，就需要利用【参考几何体】命令来创建一个新的基准面。2.1草图绘制过程单击特征工具栏上的【参考几何体】/【基准面】按钮，或选择菜单栏中【插入】/【参考几何体】/【基准面】命令，系统弹出【基准面】属性管理器。在【基准面】属性管理中，提供了六种建立基准面的方法：（1）【通过直线/点】：生成的平面通过一条边线和一点或通过三点。（2）【点和平行面】：生成的平面通过指定点且平行于指定平面。2.1草图绘制过程（3）【两面夹角】：生成的平面通过一条指定线，并与指定平面成一定角度，。（4）【等距距离】：平行于指定面，距离为指定距离。（5）【垂直于曲线】：生成的平面通过指定点且垂直于指定边线，在模型的上表面上绘制一条直线，选择【垂直于曲线】选项，在参考实体中选择已绘制好的直线。（6）【曲面切平面】：生成的平面通过指定线或指定点且与指定曲面相切。2.1草图绘制过程必须熟练掌握建立基准面的方法，为特征造型创建零件做准备。2.1草图绘制过程2.1.2绘制草图在特征设计树中选择要绘制草图的基准面，或在绘图区中单击要绘制草图的平面，系统弹出关联工具栏，选择【草图绘制】按钮，进入草图绘制状态。为使视图直观，可以单击【正视于】按钮，使得草图平面平行于屏幕。应用常用工具栏中的【草图绘制】工具，即可开始草图的绘制，在此使用了绘制【圆】的命令。若要结束【草图绘制】，命令可在绘图区空白处右击鼠标，在弹出的快捷菜单中选择2.1草图绘制过程【选择】即可。若草图设计完成后，可以单击图形区右上角的【确认】按钮，或者再次单击【草图绘制】按钮，即可完成当前草图绘制，并退出草图绘制状态。单击图形区右上角的【取消】按钮，则放弃当前草图的绘制。2.2草图的基本知识2.2.1草图的状态在SolidWorks草图绘制中，用尺寸标注和添加几何关系来定义草图。因此SolidWorks中的草图可能是以下五种状态中的任何一种:欠定义：草图中有些尺寸未定义，欠定义的草图实体成蓝色，此时草图的形状会随着光标的拖动而改变。同时特征树中的节点表示为（-）。完全定义：所有实体成黑色，即草图的位置由尺寸和几何关系完全固定。2.2草图的基本知识过定义：如果对完全定义的草图标注尺寸，系统会弹出【将尺寸设为从动？】对话框，选择【保留此尺寸为驱动】，此时的草图即是过定义的草图。过定义的草图成红色。在特征设计树中，过定义的草图节点表示为（+）。没有找到解：草图无法解出的几何关系和尺寸。发现无效的解...
