闯过循环流化床锅炉启动运行“三关”VIP专享VIP免费

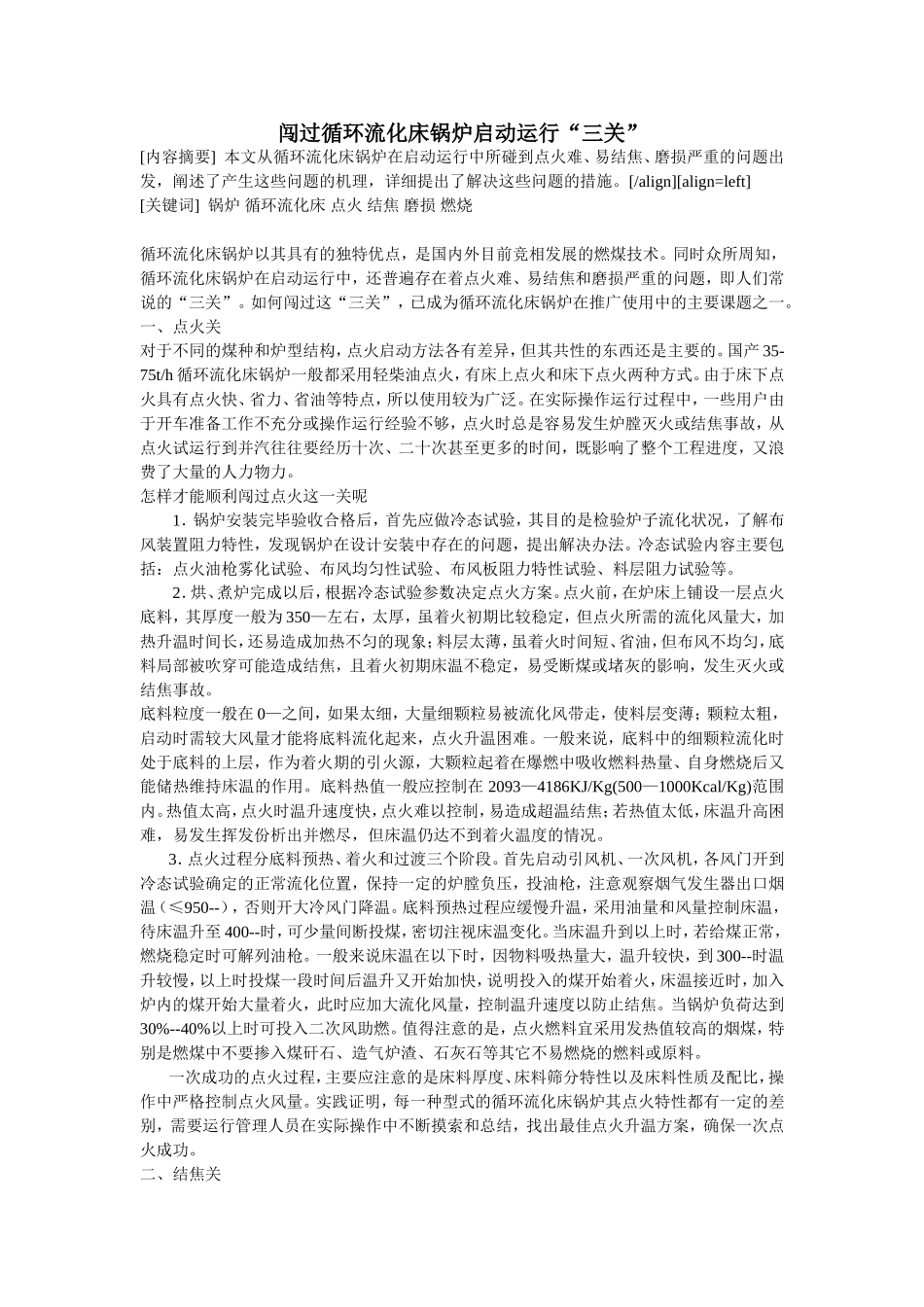

闯过循环流化床锅炉启动运行“三关”[内容摘要]本文从循环流化床锅炉在启动运行中所碰到点火难、易结焦、磨损严重的问题出发，阐述了产生这些问题的机理，详细提出了解决这些问题的措施。[/align][align=left][关键词]锅炉循环流化床点火结焦磨损燃烧循环流化床锅炉以其具有的独特优点，是国内外目前竞相发展的燃煤技术。同时众所周知，循环流化床锅炉在启动运行中，还普遍存在着点火难、易结焦和磨损严重的问题，即人们常说的“三关”。如何闯过这“三关”，已成为循环流化床锅炉在推广使用中的主要课题之一。一、点火关对于不同的煤种和炉型结构，点火启动方法各有差异，但其共性的东西还是主要的。国产35-75t/h循环流化床锅炉一般都采用轻柴油点火，有床上点火和床下点火两种方式。由于床下点火具有点火快、省力、省油等特点，所以使用较为广泛。在实际操作运行过程中，一些用户由于开车准备工作不充分或操作运行经验不够，点火时总是容易发生炉膛灭火或结焦事故，从点火试运行到并汽往往要经历十次、二十次甚至更多的时间，既影响了整个工程进度，又浪费了大量的人力物力。怎样才能顺利闯过点火这一关呢1．锅炉安装完毕验收合格后，首先应做冷态试验，其目的是检验炉子流化状况，了解布风装置阻力特性，发现锅炉在设计安装中存在的问题，提出解决办法。冷态试验内容主要包括：点火油枪雾化试验、布风均匀性试验、布风板阻力特性试验、料层阻力试验等。2．烘、煮炉完成以后，根据冷态试验参数决定点火方案。点火前，在炉床上铺设一层点火底料，其厚度一般为350—左右，太厚，虽着火初期比较稳定，但点火所需的流化风量大，加热升温时间长，还易造成加热不匀的现象；料层太薄，虽着火时间短、省油，但布风不均匀，底料局部被吹穿可能造成结焦，且着火初期床温不稳定，易受断煤或堵灰的影响，发生灭火或结焦事故。底料粒度一般在0—之间，如果太细，大量细颗粒易被流化风带走，使料层变薄；颗粒太粗，启动时需较大风量才能将底料流化起来，点火升温困难。一般来说，底料中的细颗粒流化时处于底料的上层，作为着火期的引火源，大颗粒起着在爆燃中吸收燃料热量、自身燃烧后又能储热维持床温的作用。底料热值一般应控制在2093—4186KJ/Kg(500—1000Kcal/Kg)范围内。热值太高，点火时温升速度快，点火难以控制，易造成超温结焦；若热值太低，床温升高困难，易发生挥发份析出并燃尽，但床温仍达不到着火温度的情况。3．点火过程分底料预热、着火和过渡三个阶段。首先启动引风机、一次风机，各风门开到冷态试验确定的正常流化位置，保持一定的炉膛负压，投油枪，注意观察烟气发生器出口烟温（≤950--），否则开大冷风门降温。底料预热过程应缓慢升温，采用油量和风量控制床温，待床温升至400--时，可少量间断投煤，密切注视床温变化。当床温升到以上时，若给煤正常，燃烧稳定时可解列油枪。一般来说床温在以下时，因物料吸热量大，温升较快，到300--时温升较慢，以上时投煤一段时间后温升又开始加快，说明投入的煤开始着火，床温接近时，加入炉内的煤开始大量着火，此时应加大流化风量，控制温升速度以防止结焦。当锅炉负荷达到30%--40%以上时可投入二次风助燃。值得注意的是，点火燃料宜采用发热值较高的烟煤，特别是燃煤中不要掺入煤矸石、造气炉渣、石灰石等其它不易燃烧的燃料或原料。一次成功的点火过程，主要应注意的是床料厚度、床料筛分特性以及床料性质及配比，操作中严格控制点火风量。实践证明，每一种型式的循环流化床锅炉其点火特性都有一定的差别，需要运行管理人员在实际操作中不断摸索和总结，找出最佳点火升温方案，确保一次点火成功。二、结焦关循环流化床锅炉正常运行时炉膛温度一般控制在850--左右。实际操作运行中，不论在点火升温阶段还是正常运行阶段，都有可能引起结焦事故。一旦发生结焦，将严重影响锅炉设备的安全经济运行，且打焦时易损坏布风板、风帽、炉墙及水冷壁管等部件。结焦主要分高温结焦和低温结焦两种型式。高温结焦是点火升温阶段经常发生的事故，升温时燃煤发生爆燃，造成床温迅速升高，当温度达到灰熔点以上时，使炉膛结成一个整体的焦块表面。...
